Как разобрать однорычажный смеситель на кухне

Разбор однорычажного смесителя для кухни

Чтобы разобрать смеситель в ванной комнате или на кухне, учитывают конструктивные особенности сантехнического оборудования. Это необходимо для сохранения целостности элементов системы. Разбор смесителя с картриджем отличается от демонтажа шарового крана.

Важно! Перед проведением работ по демонтажу обязательно перекрывают подачу воды. На разборку картриджного смесителя уход четверть часа

Работу нужно проводить инструментами, которые подходят по размеру. Порядок действий:

На разборку картриджного смесителя уход четверть часа. Работу нужно проводить инструментами, которые подходят по размеру. Порядок действий:

• удаляют декоративную заглушку, которая обозначает положение ручки при подаче холодной и горячей воды;
• откручивают винт и снимают рукоять;
• руками или подходящим по размеру ключом откручивают сначала керамическую, а потом круговую гайки;
• вынимают картридж и устраняют имеющиеся неисправности.

Конструкция шарового кухонного смесителя однорычажного типа намного проще. Поэтому такое оборудование служит дольше. Его легко разобрать, чтобы заменить детали или отремонтировать. Шаровый смеситель разбирают в таком порядке:

• откручивают гайку, удерживающую ручку;
• снимают гусак;
• откручивают гайку, которая удерживает в сопле излива фильтр из мелкой сетки;
• демонтированный фильтр промывают под проточной водой, затем продувают деталь в противоположном направлении;
• сам гусак прочищают, а затем промывают под проточной водой;
• в обратном порядке собирают все детали.

Система крана

Водопроводный кран, в основном, делается из латуни, не так часто из стали. Латунь считается оптимальным материалом для смесительных приборов в ванне, такие экземпляры будут служить очень долго и смотрятся значительно эстетичнее, чем другие краны.

Устройство водопроводного крана «елочка»

Водопроводный кран складывается из носика, в каком совершается смешивание горячей и холодной воды и 2-ух вентилей (кран-буксов). По видам краны разделяют так:

1. «Елочка» — сантехническое устройство, имеющее тройник. В корпусе сверлится несколько каналов, какие подключают к проводу воды при помощи тройника. Вверху крана каналы соединяют.
2. С патрубками. Простой вариант. Он владеет 2-мя патрубками эластичной или твёрдой подводки, при помощи которых совершается присоединение к проводу воды.

Перед разбором системы двухвентильного типа необходимо приготовить инструменты. Вам потребуются:

• разводной ключ;
• отвертка;
• любая материя.

Ремонт седла крана водопроводного крана

При образовании сколов и шероховатостей седла водопроводного крана есть возможность его ремонта способом шлифовки фрезой-шарошкой с использованием дрели.

Еще 1 вариант – ремонт седла притиром. Притир складывается из основы с 2-мя винтовыми нарезками различного шага, и поэтому его можно применить для разных букс. После шлифования седла водопроводного крана необходимо убрать металлическую стружку. Чтобы это сделать понадобиться снять регулятор струйки, вплотную заткнуть отверстие рукой, после этого, не торопясь открыть воду на пару секунд.

Ремонт седла крана с применением притира

Очерёдность работ:

1. Сделать разбор крана, снять буксу.
2. Тщательно выверить руками состояние седла. Может быть, основой поломки стало присутствие накипи или налета известковых отложений.
3. Закрутить притир в кран.
4. Развернуть ручку прибора пару раз.
5. Работа закончена, можно обратно крепить водопроводный кран.

Внимание! Не забывайте в стояке включить водо подачу. Как можно заметить, любую причину поломки можно убрать своими руками

Тем, кто ищет ответ на вопрос, как разобрать водопроводный кран двухвентильного типа в ванне, следует прочесть пошаговое руководство и взглянуть видео, чтоб более определённо познакомиться с очерёдностью действий

Как можно заметить, любую причину поломки можно убрать своими руками. Тем, кто ищет ответ на вопрос, как разобрать водопроводный кран двухвентильного типа в ванне, следует прочесть пошаговое руководство и взглянуть видео, чтоб более определённо познакомиться с очерёдностью действий.

Разобрав кран, почистите все его детали для предупреждения поломок

Двухвентильный вид водопроводного крана – любимая классика, которая применяется со времен советского союза. Не обращая внимания на то что со временем она утрачивает позиции известности, очень много домовладельцев уже несколько десятков лет не меняют собственным вкусам. Все очень легко: по характеристикам модель сравнима с однорычажным краном, стоимость ее намного меньше и ремонт сделать значительно комфортнее и легче.

Двухвентильный кран имеет несколько деталей, какие закрепляются постепенно. Сборка и демонтаж его занимает считаные минуты у профессионалов и чуть больше времени у новичков. К водопроводному крану абсолютно всегда есть прекрасная возможность найти дешевые сменяемые составляющие для устранения поломки. Вам больше не потребуется сантехник из жилищной компании, все можно убрать собственными руками. А это прекрасная экономия времени и финансов, т. к. вам не нужно будет на протяжении всего дня ждать мастера, которому необходимо оплачивать.

Устранение неисправностей картриджного смесителя

Картриджные модели имеют другую конструкцию. Действия по их ремонту зависят от характера неисправности. Если кран не закрывается полностью и постоянно течет, нужно поменять картридж. При повреждении оболочки корпуса или отлива смеситель демонтируют полностью и меняют на новый.

Чаще всего у таких моделей быстро изнашивается излив или регулирующий блок. В случае поломки последнего причиной является заводской брак, длительная эксплуатация или засорение крупными твердыми частицами. При этом выходят из строя детали из пластика или шток, удерживающий ручку крана. Причиной поломки отлива является засор фильтрующих форсунок. Из-за этого перекрывается поток воды и возросшее внутреннее давление разрывает его оболочку.

Чиним однорычажный смеситель шарового типа

Причин, по которым требуется ремонтировать кран, существует четыре:

• Трещины, сколы, вызванные механическими повреждениями на корпусе;
• Засор в картридже между седлами и шаром;
• Износ прокладки;
• Засор или проржавелость аэратора.

Что делать, если появился дефект на корпусе? Можно попробовать отремонтировать его холодной сваркой — герметиком (замазкой). Но это, все же, временная мера, и вскоре придется все-таки сменить смеситель.

Если проблема заключается в слабом напоре воды, то, скорее всего, причина в засоре аэратора. Тогда нужно достать его, прочистить сетку, например, зубной щеткой, а затем установить обратно.

Давайте разберемся с неисправностями посерьезнее.

Когда кран протекает без видимых повреждений, то дело, скорее всего, в нарушении целостности прокладки или в поломке картриджа. В этом случае требуется полная разборка кухонного однорычажного смесителя.

Как разобрать кран? Сначала перекройте воду и пустите ее остатки из крана. Затем изучите устройство однорычажного кухонного крана на фото.

Теперь начнем ремонт пошагово:

1. На основном корпусе откручивается винт. Он, как правило, скрыт за декоративной заглушкой, которую нужно отсоединить отверткой, как показано на фото.

Совет! Разобрать и отремонтировать устройство можно, даже если под рукой нет шестигранного ключа

Для этого крепежную гайку осторожно простукивают молотком по отвертке

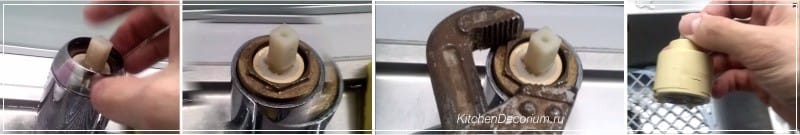

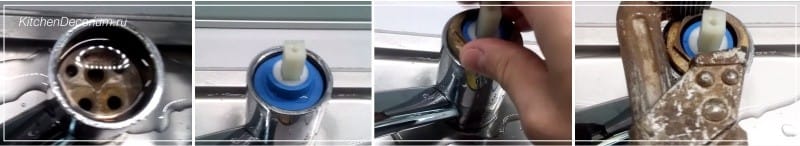

1. Рычаг и колпачок снимаются, и теперь нам нужно достать картридж и осмотреть все устройство на наличие дефектов. Для этого разводным ключом откручивается шайба-кулачок.

1. Разобранный кран осматривается на наличие дефектов: осматривается прокладка, поверхность шара и пружины, подпирающие резиновые уплотнения в отверстиях. Осевшие пружины и изношенный кран при необходимости заменяют. На этом этапе нужно все детали прочистить от скопившихся отложений воды.
2. Чаще всего, течь из крана возникает из-за образовавшегося засора между шаром и седлами клапана в картридже. В этом случае нужно просто его сменить. Вся сложность этой задачи состоит собственно в правильном выборе картриджа, а сам ремонт смесителя своими руками совсем несложен.

Совет! Направляясь в магазин сантехники за новым картриджем, возьмите с собой старый, чтобы не прогадать с размером, потому что картриджи не стандартизированы — выпускают их в самых разных диаметрах и материалах.

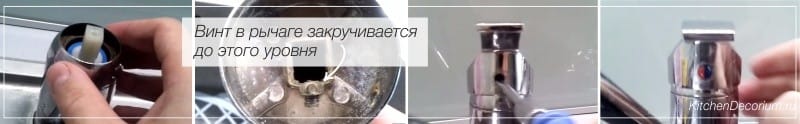

Новый картридж устанавливаем таким образом, чтобы его отверстия совместились с отверстиями внутри корпуса смесителя. Затем прикручиваем обратно шайбу (сначала руками, потом плотно, но не слишком туго ключом).

1. Проверяем качество нашей работы, пустив воду. Если она не протекает, то приступаем к установке колпачка, а затем уже рычага – закручиваем в нем винтик и крепим заглушку.

А как поменять прокладку в смесителе? Это тоже достаточно легко. Нужно снять старые уплотнительные кольца и поменять на новые, на которые предварительно наносим немного сантехнической смазки.

Совет! Для всех трущихся деталей изделия следует использовать нетоксичную смазку на силиконовой основе. Это позволит увеличить срок службы элементов конструкции вдвое.

Как правильно разобрать дисковый смеситель

Если произошла поломка пластин в гильзе крана, необходимо разобрать смеситель. Для этого понадобятся следующие инструменты: отвертка и шестигранный ключ.

Инструкция:

1. Используя отвертку, необходимо вытащить заглушки. Они окрашены в два цвета для того, чтобы обозначить направление движения рычага для регуляции температуры воды.
2. С помощью шестигранного ключа выкручивается винт, обеспечивающий соединение джойстика и штока регулировки.
3. Ручка снимается с крана. Выкручивается керамическая, а затем зажимная гайка, располагающаяся на верхней пластине. Если зажимная гайка имеет небольшие углубления, ее необходимо аккуратно выкрутить, чтобы не повредить деталь. В остальных случаях гайка выкручивается как обычно. Керамическую можно легко открутить вручную.
4. Вынимается диск смесителя.Заменить картридж в смесителенужно в том случае, если он начал протекать или вышел из строя по другим причинам.
5. Новый картридж устанавливают на прежнее место. Закручивается гайка, удерживающая диск, затем одевается рычаг, монтируется винт и в конце одевают заглушки.

Необходимый инструмент, принадлежности

Обязательный ремонтный набор:

• Ключи рожково-накидные с размерами зева (S) 12 – 30 мм.
• Комплект шестигранных ключей. Обычно нужны шестигранники 3, 10 мм – для стопора картриджа однорычажного крана и футорок классических моделей соответственно.
• Отвертки с плоским, крестовым жалом шириной 3 – 4 мм для крепежа барашков.
• Пассатижи пригодятся, чтобы вывинтить заглушки ручек.
• Канцелярский нож, чтобы поддевать защитные крышечки рукояток.

Разводному инструменту присущ небольшой люфт, поэтому легко смять грани, например буксы, при тугой затяжке. Где позволяют габариты, можно использовать высокие торцовые головки, обеспечивающие более равномерное приложение усилия. Газовый ключ, даже номер 1, применять не рекомендуется. Не рассчитав силу, рискуете раздавить тонкостенные элементы, сорвать резьбу, оставить мощными губками задиры, вмятины на хроме.

Профессиональная оснастка:

• Ключи переставные сантехнические (трубные), накладные неметаллические губки к ним.
• Ленточные (натяжные) образцы, аккуратно зажимающие хромированные детали типа колпаков.
• Специальные ключи: торцовые к фиксирующему картридж или шар резьбовому кольцу изделий некоторых фирм, пластмассовые для замены аэратора.

В проблемных случаях требуются:

• Средство WD-40 или аналоги, растворяющие ржавчину.
• Электродрель, чтобы высверлить винт, фиксирующий рукоятку. Сверло должно быть меньше диаметра болта на величину шага резьбы плюс запас на разбивку отверстия (0,1 – 0,2 мм). Планируя замену буксы, удаляют шляпку сверлом большего, чем стержень диаметра.
• Тиски позволяют надежно зажать кран между дощечек, не повредив покрытие.

Не забудьте приготовить мягкую чистую ветошь, наденьте хлопчатобумажные перчатки – культура и качество работы начинаются с мелочей.

Виды и строение однорычажных смесителей

Однорычажные смесители отличаются по внутреннему рабочему элементу, который «отвечает» за смешивание воды высокой и низкой температуры. Исходя из этого они бывают:

1. Шаровыми. Внутри устройства есть шар с тремя полостями, соединенными между собой. Он плотно подогнан к корпусу прибора, потому система полностью герметична. Шар изготовлен из металла.
2. Картриджными. В корпусе так же плотно установлен картридж цилиндрической формы. Чаще всего его изготавливают из пластика.

Картриджный однорычажный смеситель

Составные части устройства:

• сама рукоятка управления;
• основной корпус;
• носик, который осуществляет функцию контроля струи;
• круговая гайка;
• трубки для быстрой подачи воды;
• прокладки из силикона, мягкого пластика, резины или любого другого материала;
• крепепежные элементы.

Чаще из строя выходят уплотнители и прокладки, отвечающие за герметичность стыков устройства. Но, чтобы заменить их – смеситель придется полностью разобрать.

Если же причина того, что однорычажный смеситель перестал полноценно функционировать, кроется в картридже или шаре – ремонту они уже не подлежат. Либо их заменяют, либо приобретают новый смеситель.

Устройство однорычажного смесителя

Из чего состоит однорычажный смеситель

Надо обозначить, что сегодня производители предлагают две разновидности устройств однорычажных смесителей для кухни, которые отличаются друг от друга внутренним рабочим органом. Он и является смесительным элементом, в котором происходит смешивание горячей и холодной воды. Итак, смесители бывают шаровыми и картриджными. Первый – это прибор, внутри которого установлен металлический шар. Внутри последнего сделаны три полости, которые соединяются между собой. Шар точно подогнан под внутреннюю полость корпуса смесителя, создавая полную герметичность. Второй – это цилиндрической формы картридж (обычно пластиковый), в котором также сделаны три полости для смешивания.

В обоих сантехнических приборах присутствуют уплотнительные манжеты, которые отвечают за герметизацию стыков. Чаще всего именно они и выходят из строя. Чтобы до них добраться, надо разобрать смеситель полностью. Необходимо обозначить, что и шар, и картридж – детали невечные. Нередко и они становятся причинами подтёков.

Конструкция однорычажного смесителя

Как открутить ручку смесителя

Первым делом перекрываем подачу горячей и холодной воды. Для этого закрываем краны под мойкой, ванной или на подающем стояке.

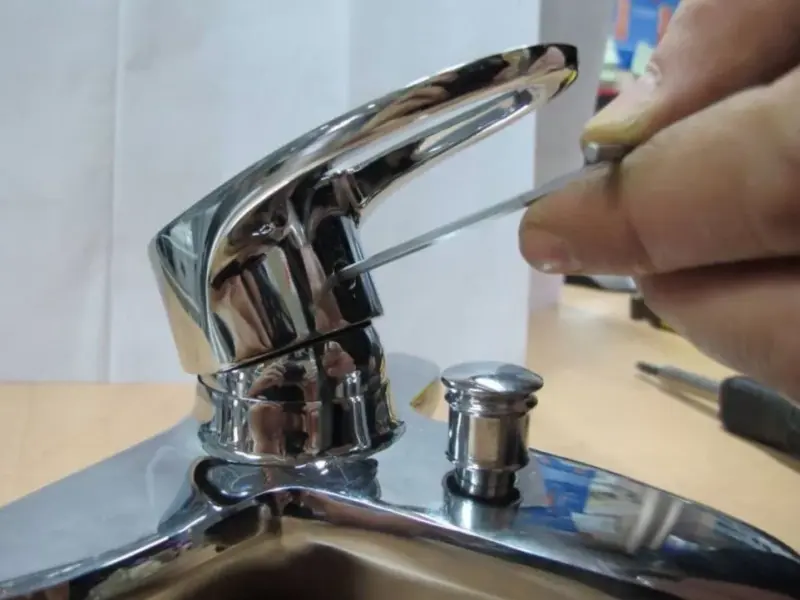

Крепежные винты рукоятки, как правило, спрятаны за декоративными заглушками, которыми промаркирована горячая и холодная вода. Отверткой, ножом или просто ногтем нужно подцепить и снять заглушку. За ней расположен крепежный винт.

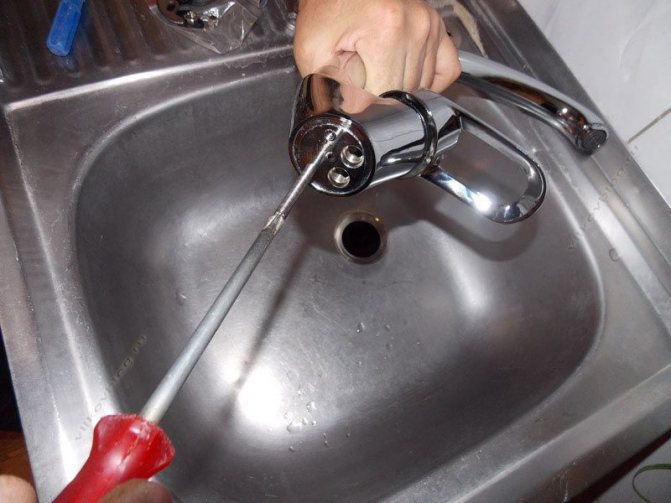

Если за заглушкой есть винт, откручиваем его шестигранником или шлицевой отверткой. После этого с однорычажного смесителя легко снимается ручка, а с поворотных кранов барашек.

Откручиваем фиксатор, чтобы снять со смесителя ручку.

Демонтаж

Полностью демонтировать смеситель необходимо тогда, когда он требует прочистки, ремонта внутренних деталей или его полной замены на новый кран.

Для того чтобы демонтировать и разобрать шаровый кран, может понадобиться довольно большой арсенал инструментов, но основными являются:

Рисунок 3. Принцип работы шарового крана: 1 – холодная вода, 2 – горячая вода, 3 – шарик.

• комплект гаечных ключей или разводной ключ не меньше 35 мм;
• комплект шестигранных ключей;
• плоская и крестообразная отвертки;
• молоток;
• плоскогубцы;
• трубный ключ (“попка”).

Демонтаж шарового крана начинается с:

Перекрытия подачи горячей и холодной воды в кран и поднятия его рычага, чтобы стекла оставшаяся в системе вода.
Отключения шлангов подачи воды в смеситель путем снятия соединяющих их гаек с помощью разводного ключа

После этого можно осторожно снять смеситель.

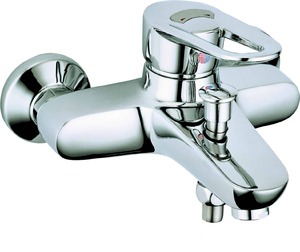

Отличия между смесителями для ванной и кухни

Смесители для ванных комнат имеют более сложную конструкцию, чем большинство кухонных, поскольку помимо излива имеют отвод для подключения душевой насадки.

Для переключения потока воды прибор оснащается дополнительным механизмом.

Переключатели на смесителях для ванной и кухни бывают трех видов:

• шаровые;
• керамические;
• штоковые.

По принципу действия шаровый и керамический переключатели не отличаются от основного механизма с тем же названием: направление потока меняется в зависимости от того, какие отверстия в шарике или керамическом картридже оказались совмещенными. В штоковом переключателе главным действующим лицом является металлический стержень с прокладками на концах, который при движении вправо и влево перекрывает то одно, то другое отверстие.

Следует отметить, что и многие смесители для кухни сегодня оснащаются подобным переключателем. Помимо излива такие приборы могут иметь короткий гибкий шланг с душевой насадкой, с помощью которого удобно мыть овощи, либо отвод для подключения стиральной или посудомоечной машины (избавляет от необходимости тянуть к агрегату отдельную трубу).

Учтите, что все детали смесителя для ванной имеют меньший ресурс, чем кухонного, ведь последний рассчитывается на более интенсивный режим использования. Поэтому каждый из этих приборов должен работать на своем месте.

Ремонт и замена картриджей

Для картриджных моделей не всегда замена уплотнительных резинок решает проблему. Иногда требуется менять или ремонтировать сам картридж. Эту работу также можно выполнить самостоятельно.

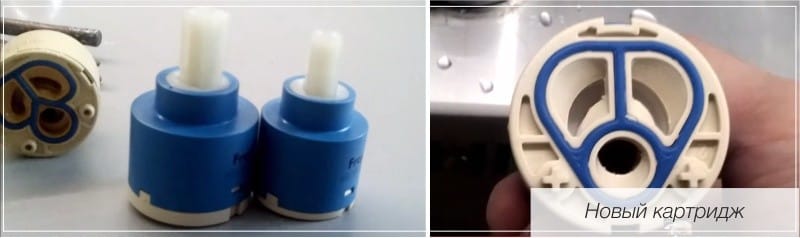

Чтобы поменять картридж на новый, разбирают смеситель и вынимают износившуюся деталь. Если на корпусе видны трещины, ремонту она не подлежит. Новую деталь устанавливают так, чтобы она оказалась в направляющих. Затем пробуют повернуть картридж рукой. Если он не поддается, значит, он находится в верном положении. Затем собирают смеситель в обратной последовательности.

Важно! Для замены подбирают картридж, который точно соответствует старому. Поэтому при покупке новой детали обязательно берут с собой изношенную

Иногда не нужно покупать новую деталь. Для устранения неисправности можно отремонтировать старый картридж, если на его корпусе нет трещин. Ремонт выполняют в следующей последовательности:

1. Чтобы упростить процесс сборки детали, ставят несколько меток на ее корпусе.
2. Отжимают фиксаторы отверткой небольшой толщины.
3. Убирают дно картриджа и извлекают оставшиеся элементы.
4. Находят причину неисправности. Обычно бывает повреждена какая-то внутренняя деталь.
5. Для восстановления ее формы используют клеевые составы, пригодные для использования в условиях высокой температуры и влажности. Их наносят на предварительно обезжиренную поверхность соединяемых деталей.
6. Затем совмещают детали, устанавливая каждую в нужное положение.
7. Картридж собирают, ориентируясь на ранее проставленные метки.

Разобрать двухвентильный смеситель

Теперь разберемся, каким способом в случае поломки можно разобрать двухвентильный смеситель. Сделать это совсем не сложно, ведь механизм такого смесителя очень прост, благодаря чему он и в настоящее время пользуется большой популярностью.

Как мы уже упомянули, двухвентильный смеситель представляет собой два вентиля – при повороте одного из крана льется горячая вода, при повороте второго – холодная. Двухвентильные краны еще называют двухходовыми. Регулируя поток воды, можно настроить ее до необходимой вам температуры. В большинстве случаев такие смесители имеют плотно притертые друг к другу специальные пластины. Чтобы обеспечить пластинам защиту, двухвентильный смеситель оснащен пластиковыми или резиновыми прокладками.

Двухвентильные смесители, как и однорычажные, бывают двух типов: елочка и патрубной. У крана-елочки, который пришел к нам из далеких советских времен, имеется в корпусе тройник, с помощью которого водоотводящие трубы подключаются к рычагу. Патрубной тип отличается от елочки тем, что он присоединяется с помощью труб, которые, в свою очередь, вводятся в излив,  не задействовав при этом дополнительные разветвления.

Соберите кран.

Достоинства и недостатки рычажного смесителя

Свою популярность однорычажные смесители получили благодаря простоте и удобству в использовании. Конструкция крана позволяет в считаные секунды выполнить регулировку температуры подаваемой воды благодаря плавному передвижению рычага в нужном направлении. В свою очередь, для изменения интенсивности напора также не придётся крутить вентили, всё, что нужно это изменить положение педали прикреплённой на штоке подняв её вверх или опустив вниз.

Плюс ко всему однорычажные смесители проявили себя с положительной стороны в плане срока службы. Длительный эксплуатационный ресурс такого устройства обусловлен тем, что в изделиях отсутствуют трущиеся металлические или резиновые элементы, а керамический картридж изнашивается очень медленно.

Если рассматривать не дорогой картриджный кран, то у него есть одна проблема – сложность регулировки комфортной температуры воды. В первую очередь — это обусловлено незначительным углом изменения положения джойстика. Но рассмотренная проблема не касается дорогостоящих моделей, в которых угол настройки имеет широкий диапазон, что позволяет устанавливать комфортные температурные параметры воды.

Как снять со смесителя «прикипевшую» ручку

Часто сантехники не хотят заморачиваться и при первых сложностях с демонтажом рукоятки предлагают менять кран целиком. Вы можете сэкономить и снять рычажок самостоятельно. Сейчас расскажем, как это сделать. Однако, при таком демонтаже есть риск повредить хромированное покрытие или детали смесителя. Имейте это в виду!

Убрать окислы

Со временем металл либо окисляется, либо на нем появляется ржавчина. Из-за такого налета не получается быстро разобрать прикипевший узел. Действуем в следующей последовательности:

1. Место сопряжения деталей заливаем жидкостью WD-40 или аналогичной.
2. Ждем на протяжение 15-20 минут.
3. Через проставку (например, отвертку) наносим несколько легких ударов по винту.
4. Выкручиваем крепеж.
5. Снимаем рычаг.

Наглядно, как снять ручку смесителя таким способом показано в видео.

Высверлить крепление

Высверливаем прикипевший винт. Для этого можно взять обычное сверло, но лучше левое. При помощи последнего за счет обратного вращения можно в процессе высверливания сорвать и открутить прикипевший фиксатор.

Спилить одну из деталей

Если предыдущие способы не помогли открутить ручку и разобрать смеситель, можно разломать одну из деталей, чтобы сохранить в целости весь кран:

• Болгаркой распилить рукоятку.
• Через отверстие для заглушки отломать подвижный рычажок картриджа.
• Разрезать декоративную накладку на картридже, чтобы добраться до контргайки.

Предварительно нужно уточнить в магазине или на рынке, какие из запчастей есть в продаже и сколько они стоят. Таким образом мы жертвуем самой дешевой деталью, чтобы не менять изделие в сборе.

Если вам нужно не просто разобрать ручку смесителя, а полностью его починить, посмотрите видео ниже. В нем подробно разобрали все возможные варианты ремонта. Изучив информацию, вы сможете сделать все своими руками.

Профилактические мероприятия

Ремонт смесителя не всегда может решить проблемы неисправности. Во многих случаях, и всегда не вовремя, кран подлежит замене. Чтобы продлить как можно дольше срок эксплуатации смесителя без ремонта, специалисты рекомендуют проводить профилактические мероприятия и ответственно подходить к выбору изделия.

1. При покупке выбирайте латунные тяжелые смесители. Они более прочные и прослужат на порядок дольше. А вот сулиминовые смесители прослужат недолго.
2. Чтобы уберечь смеситель от большинства поддающихся ремонту поломок, установите фильтры для очистки воды.
3. Перед тем как разобрать однорычажный смеситель для ремонта, внимательно изучите инструкцию, посмотрите тематические видео и, если есть возможность, проконсультируйтесь со специалистами.
4. Все соединительные элементы дополнительно обрабатывайте герметиком, резьбовые соединения сажайте на фум-ленту.
5. Проводите профилактические осмотры и замены уплотнителей смесителя. Так протекание крана не застанет вас врасплох.

Протекание смесителя, не устраненное вовремя, может стать причиной серьезных неприятностей. Разобрать и отремонтировать смеситель своими руками совсем несложно. Главное – разобраться в устройстве крана и иметь под рукой необходимые инструменты и запасные детали.
