Как сделать самодельный снегоуборщик для мотоблока

Как устроен снегоуборщик для мотоблока

Если рассматривать модели, которые имеются в продаже, принцип их работы будет примерно следующий: устройство состоит из двигателя, передних лопастей, которые производят подбор снега и роторного узла внутри механизма. За счет работы двигателя вращается шнек, который ломает слой снега впереди себя и загребает его измельченные части. Лопасти ротора, подгребая снег, подают его внутрь устройства, после чего выталкивают через выходной патрубок на расстояние в несколько метров.

Такая двухступенчатая конструкция достаточно удобна в эксплуатации, однако, она более характерна для готовых устройств и при самостоятельной реализации имеет некоторые сложности. Поэтому когда речь идет об изготовлении снегоуборщика для мотоблока своими руками, лучше использовать упрощенный механизм.

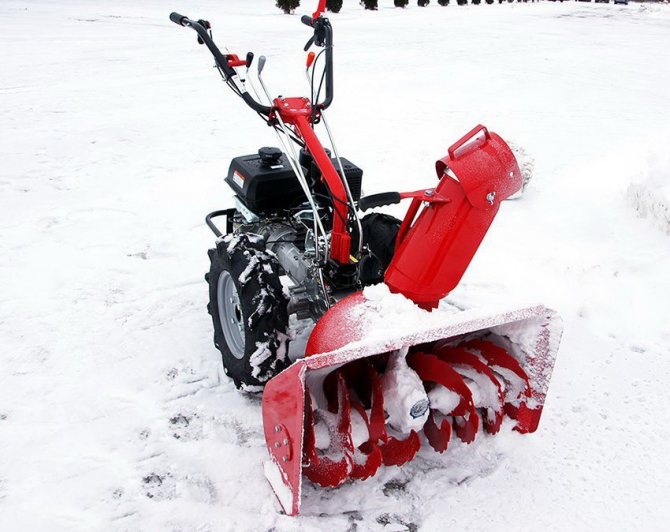

Мотоблок с двухступенчатым снегоочистителем

Вариантов самостоятельного изготовления устройств множество: кто-то использует лопатки, расположенные на шнеке для отбрасывания снега, а кто-то наоборот отдает предпочтение использованию ротора, при этом просто подгребая снег самостоятельно при помощи ковша. В любом случае и тот и другой вариант способны существенно облегчить процесс уборки снега.

Самостоятельно определиться с типом снегоуборщика из мотоблока, который вы хотите сделать достаточно просто. Существует всего три основных вида устройств: шнековый, роторный и двухступенчатый. Рассматривая тот или иной вариант изготовления, вы поймете, в чем их отличия и сможете сделать для себя правильный выбор.

Устройство и принцип работы электрического снегоуборочной машины

Компактные бытовые снегоуборщики бывают бензиновыми и электрическими. Они отличаются между собой только способом питания: первые работают от бензина, вторые соответственно – от электричества. Прочитайте статью про электрические снегоуборщики.

Принцип работы

Суть работы снегоуборщика заключается в следующем: с помощью специально крутящегося устройства собирать в себя снег, а затем с помощью выпускного желоба с силой выталкивать его в заданном направлении на нужную дистанцию.

Исходя из этого, снегоуборочные машины делятся на одноступенчатые и двухступенчатые. Первые для выталкивания снега используют только силу, которую создает шнек, вращаясь с большой скоростью. В конструкции вторых предусмотрен специальный ротор, который стоит на входе выпускного желоба, и, вращаясь, выталкивает снег.

Это позволяет шнеку крутиться с меньшей скоростью, что предотвращает его быстрый износ и частые поломки при попадании камней или других твердых предметов.

Шнек – устройство, которое измельчает снег и «забрасывает» его внутрь снегоуборщика. Находится он в передней части машины, внизу и закрыт сверху и по бокам корпусом-ковшом, чтобы снег направлялся именно в снегоуборщик. Шнек обычно изготавливают из металла.

Он представляет собой прочное монолитное устройство, которое похоже на бурильную установку или резьбу винта в увеличенном варианте. Вращаясь вокруг своей оси, он перемалывает снег и подает его внутрь снегоуборщика.

Одноступенчатый снегоуборщик

Если скорость вращения большая (как в одноступенчатых видах), то попадание твердого предмета в шнек с большой вероятностью станет причиной его поломки. Поэтому в таких машинах его покрывают сверху резиной (иногда он полностью состоит из резины).

Эта особенность позволяет при контакте с твердой землей немного передвигаться снегоуборщику самостоятельно. В двухступенчатых машинах шнек вращается с меньшей скоростью, так как не он выбрасывает снег на большие расстояния, а ротор.

Такие снегоуборщики могут не только расчищать свежий снег, но и справляться со спрессованными и заледеневшими сугробами. Поверхность металлического шнека может быть как гладкой, так и зубчатой.

Кроме того, снегоуборщик имеет двигатель, выпускной желоб, который регулирует направление и дальность выбрасывания снега, колеса (иногда используются гусеницы), ручки для передвижения снегоуборщика человеком и в самых сложных моделях – панель управления.

Более подробно об эл. снегоуборщике смотрите на приведенном видео:

Снегоуборщики делятся на самоходные и несамоходные. В первом случае, передвижение осуществляется с помощью двигателя (подробнее – тут), во втором – с помощью самого человека (см. Forte QI-JY-50).

Зачем Камазу ГУР

• Уменьшает усилия поворота рулевого колеса. Поворачивать руль становится гораздо проще, что придает маневренности грузовому автомобилю, особенно везущему негабаритные грузы, длинномерам, полуприцепам. Маневренность иногда определяет возможность проходимости тягача.
• Неровные дороги проходятся гораздо проще, гидравлика существенно может смягчить удары, когда передние ведущие колеса наезжают на неровности, кочки, ямы.
• Разрыв передних ведущих шин может стать серьезной проблемой и добавить аварийности движения. Гидравлическая система регулирует нагрузку на переднюю ось, позволяя сохранить траекторию при разрыве/порезах ведущих колес.

Изготовление шнекороторного снегоуборщика для мотоблока своими руками

Для самостоятельного изготовления навесного самодельного шнекового снегоуборщика (шнекоротора) нужно продумать размещение основных элементов оборудования, а также привязать размеры к имеющемуся мотоблоку. Поэтому в первую очередь создается компоновочная схема устройства.

Важно разработать механизм передачи крутящего момента от вала отбора мощности к исполнительным элементам снегоуборочной машины

Необходимые материалы

Для изготовления снегоуборщика шнеково-роторного типа нужно приобрести:

• кровельную оцинкованную жесть, она будет использована для изготовления корпусов шнека и ротора, а также патрубка выброса снега с дефлектором;
• уголок равнопольный 40 или 50 мм, он пойдет на изготовление рамы;
• лист стали толщиной 2 мм, из него будут вырезаны лопасти шнека и ротора;
• профильная труба понадобится для изготовления кронштейнов;
• корпуса подшипников и сами подшипники для установки вала;
• труба или круг с наружным диаметром 30 и более миллиметров будет использована в качестве валов;
• шкивы, звездочки и другие элементы трансмиссии;
• метизы для создания разъемных соединений.

Изготовление самодельного шнеково-роторного снегоуборщика

Примерный порядок изготовления навесного шнекового ротора для уборки снега:

1. Из кровельной жести вырезаются детали корпуса шнека. По подходящему цилиндру они сгибаются. Из катаного уголка или профильной трубы сваривается каркас корпуса шнека. Корпус и каркас соединяются в единый узел.
2. Детали шнека. Для этого из листовой стали вырезаются сегменты, а потом из них формируются лопасти. Вал шнека нужно подогнать под установку подшипников, поэтому на токарном станке поверхность протачивается под посадочный размер опор, а также элементов трансмиссии. К валу привариваются лопасти, образуя шнек, сходящийся к центру.

1. Устанавливаются корпуса подшипников и сами подшипники. Выполняется сборка шнекового элемента снегоуборочной машины.
2. Из кровельной жести вырезается корпус снегоуборочного ротора. Используя подходящие предметы, выполняется окончательное формирование корпуса ротора.
3. Детали ротора. Из листовой стали вырезаются лопасти ротора. Вал ротора подгоняется под установку подшипников и элементов трансмиссии. К валу ротора привариваются лопасти.
4. Обязательно проводится балансировка, так как ротор вращается с довольно высокой частотой вращения.
5. Из уголка или профильной трубы сваривается каркас корпуса ротора. Устанавливаются корпуса подшипников и сами подшипники. Узел: ротор в сборе собирается.
6. Изготовляется самодельная рама, на которой будут размещены ротор и шнек в сборе.
7. Проводится сборка рабочего органа машины. Монтируются элементы трансмиссии.
8. Подгоняются кронштейны для соединения рабочего органа с мотоблоком.
9. Проводятся стендовые испытания, по результатам которых определяются недочеты и недоработки. После устранения недостатков приступают к испытаниям снегоуборочной машины шнеково-роторного типа в условиях эксплуатации.

Остается использовать изготовленный роторный снегоуборщик на мотоблок по назначению.

Как выбрать и купить снегоуборщик для мотоблока

Но бывает и так, что, посмотрев инструкции и схемы как сделать снегоуборщик на мотоблок своими руками, вы пришли к выводу, что подобное занятие не для вас, и вам намного проще будет приобрести уже готовое устройство. Однако, цены снегоуборочных насадок на мотоблоки, как и их характеристики, заметно отличаются друг от друга. Сделать правильный выбор не всегда бывает просто. В качестве примера рассмотрим самые популярные варианты, который пользуются наибольшим спросом сегодня.

Сегодняшний рынок предлагает множество различных конструкций навесных снегоуборщиков для мотоблоков

Снегоуборщик для мотоблока Салют: характеристики и особенности

Снегоуборочная насадка на мотоблок Салют позволяет производить очистку поверхности земли от снега при температуре от -20 до +5°C. Рекомендована к использованию только на ровных поверхностях, и может быть приобретена в двух различных модификациях, которые отличаются друг от друга способом крепления к мотоблоку.

Основные технические характеристики и параметры:

• размеры – 600х640х820 мм;
• ширина захвата поверхности – 500 мм;
• максимальный слой снега, который может быть захвачен – 17 см;
• частота вращения шнека – от 1900 до 2100 об/мин;
• вес – 60 кг.

Принцип работы:

• действующая часть конструкции, шнек, вращаясь, подгребает снег на своем пути от краев к центру;
• специальные лопатки, расположенные в центре, продвигают снег в сопло корпуса;
• затем происходит отбрасывание снега в сторону.

Снегоочиститель для мотоблока Салют рекомендуется использовать на ровных поверхностях

В данной модели доступно достаточно много регулировок, в том числе дальность выброса снега, которую можно изменять при помощи козырька, а также частоты вращения двигателя. Кроме того, можно изменять направление выброса снега, поворачивая экран.

Установка снегоуборщика на мотоблок Салют производится следующим образом: подножка мотоблока отсоединяется, шплинт и ось крепления подножки вынимаются. На ровной поверхности снегоуборщик крепится на мотоблок. Для этого необходимо ввести сцепку в раму таким образом, чтобы болт с распорной втулкой вошел в паз сцепки. После этого сцепку соединить с корпусом снегоуборщика при помощи двух болтов, не затягивая их.

После этого необходимо надеть ремень привода снегоуборщика, предварительно сняв защитное покрытие шкива вала отбора мощность. Перемещая сцепку по балке, настроить взаиморасположение элементов таким образом, чтобы ремень был зацеплен ровно, без перекосов. После этого можно затянуть болты. Далее на место устанавливается защитное покрытие шкива вала отбора мощности и закрепляется.

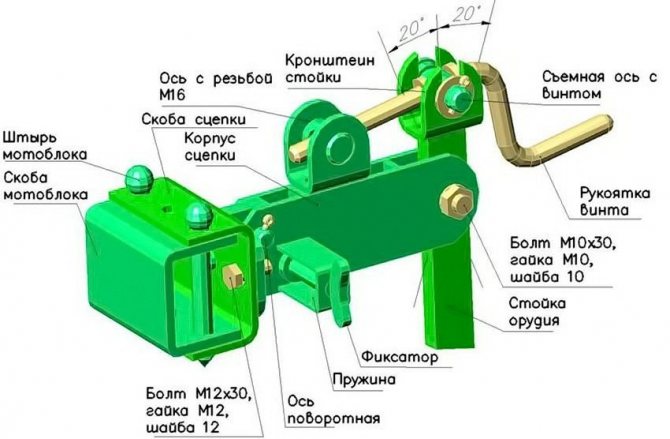

Схема крепления навесного оборудования мотоблока Салют

Снегоуборщики МТД: какую модель лучше выбрать

Еще один популярные вариант избежать изготовления снегоуборочной насадки на мотоблок своими руками – приобрести спецтехнику производства МТД. На сегодняшний лень она считается одной из лучших, и имеет достаточно широкий выбор моделей, самые востребованные среди которых МТД-М 61, МТД-МЕ 66, МТД-640 и МТД-М56.

Ознакомившись с техническими характеристиками, а также основными задачами, которые призваны решать эти устройства, вы без труда определитесь, какой из вариантов лучший для вас. Например, модель М-61 отлично подходит для расчистки большой ровной поверхности, в то время как МЕ-66 больше ориентирована на сложные погодные условия и серьезные обледенелые сугробы.

Стоимость снегоуборщиков также разнится в зависимости от их предназначения. Так, самая бюджетная модель – М-56. Её стоимость колеблется в пределах 35-37 тыс. рублей. Немного дороже обойдется МЕ-61 – около 49 тыс. рублей. Средним вариантом можно считать М-61 – 44 тыс. рублей.

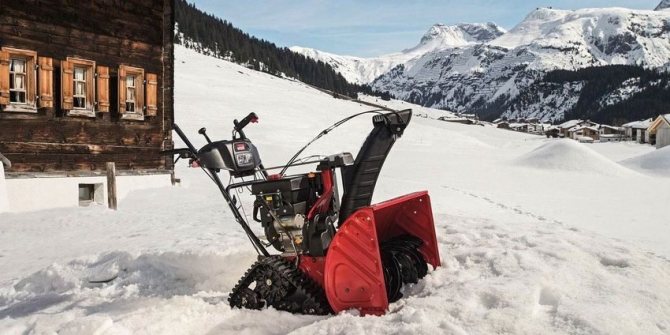

Снегоуборочная машина производства MTD

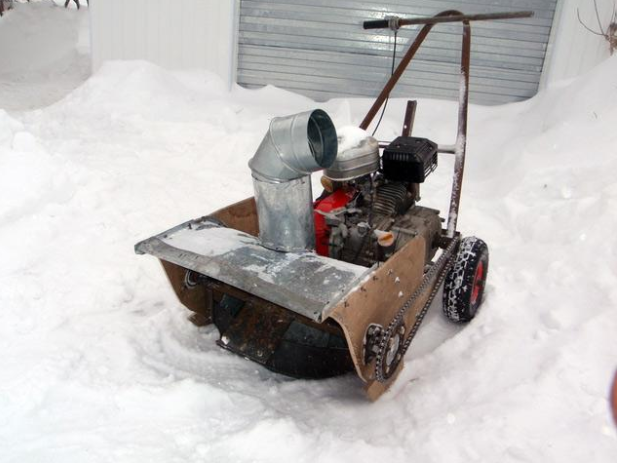

Описание и устройство снегоуборщика для мотоблока

Основание лыж изготовлено из деревянных брусков, к которым крепятся накладки из пластика. В данном случае использованы короба от электропроводки.

В качестве основной детали поворотного желоба, который отбрасывает снег, используется кусок пластиковой трубы, с диаметром 160 мм. Желоб, который выбрасывает снег, крепится к этой трубе. Ширина лопатки шнека должна быть меньше диаметра желоба, благодаря чему будет осуществятся выброс снега.

Для изготовления рамы используются металлические уголки 50х50 мм. К ним привариваются поперечные уголки 25х25 мм. На них устанавливается быстросъемная платформа двигателя. Поперечные уголки и ручка крепятся болтами М8 на продольных уголках рамы.

В данном случае использовали такой принцип работы снегоуборщика. Колеса ему особо не нужны, только для передвижения по сараю. Поэтому вместо колес установлены лыжи, которые позволяют при наклоне снегоуборщика вперед счищать с дорожек снег. Если наклонить назад, снег можно откидывать поэтапно, в случае небольшого покрова снега. В будущем можно модернизировать в самоходный снегоуборщик с одной широкой гусеницей, особо ничего при этом не переделывая.

После покраски, сделанный снегоуборщик будет выглядеть как фирменный.

Полезные советы

После сборки конструкции нужно протестировать ее. Проверяют: как лопасти увлекают за собой снег, как идут колеса, не зацепляются ли полозья. Чтобы машина, собранная своими руками, прослужила как можно дольше, рекомендуют учесть несколько полезных советов:

Еще при сборке следует использовать предохранительные болты, которые помогут избежать попадания плотного снега и льда внутрь механизма.
Особенно важно внимательно подойти к выбору подшипников – именно они обеспечивают надежность конструкции.
Ременной привод более практичен, поскольку при попадании твердого предмета он просто заклинит. Его также легко разобрать и заменить.
После каждой уборки мотоблок лучше хранить в помещении с плюсовой температурой

Тогда не нужно дополнительно прогревать двигатель, на что уходит лишнее время.
Обслуживать машину несложно. Одно из требований – регулярная замена масла в редукторе. Зимой нужно использовать только жидкое, неплотное масло, поскольку на морозе оно быстро загустеет.

Как сделать из культиватора снегоуборщик своими руками?

В процессе сборки самодельного снегоуборщика необходимо соблюдать определенный порядок действий. Таким образом, фермер не допустит ошибок, и сможет собрать технику гораздо быстрее.

Алгоритм работы выглядит следующим образом:

1. Сначала необходимо сделать несущую конструкцию. Для изготовления рамы подойдут металлические уголки, которые потребуется сварить между собой. Сначала детали крепятся точечной сваркой. Убедившись, что никаких ошибок при изготовлении допущено не было, фермер может соединять элементы сплошным сварным швом. Трубу, диаметром не более 2 см, следует использовать для изготовления ручки. Другая труба с диаметром 4 см подойдет для изготовления шнекового вала;
2. В средней части более широкой трубы следует проделать сквозное отверстие. Оно необходимо для крепления металлической пластины, размерами 17×27 см. Она послужит своеобразной лопаткой. Под воздействием вращательных движений вала лопатка начнет отбрасывать снежные массы в нужную оператору сторону;
3. При работе техники снег не сразу будет попадать к лопатке. Для этого в конструкцию нужно установить двухзаходный шнек. Его изготовление следует начать с вырезания боковины от старой покрышки. Также для этого можно использовать транспортерную ленту. Из нее потребуется вырезать 4 одинаковых кольца. Диаметр каждого из них должен составлять около 28 см;
4. На раму необходимо установить надежную платформу, которая должна выдерживать двигатель культиватора. Для этого необходимо приварить к трубе 2 уголка. Далее конструкции крепится перпендикулярно к лопатке. Между ДВС и платформой следует постелить плотный резиновый коврик. Он будет гасить вибрации двигателя;
5. После этого в вал нужно установить закрытые подшипники. Для этого следует немного пропилить концы вала, и несколько раз несильно простучать их молотком. Также фермер должен подготовить место для установки шпонки. Она будет крепиться в пазу на одном из концов вала;
6. Чтобы оператор не испытывал проблем с передвижением снегоуборщика по скользкому покрытию, технику нужно оборудовать лыжами. Их следует вырезать из кусков плотной фанеры;
7. К нижним поверхностям лыж необходимо прикрепить пластиковые планки. Они придадут технике скорости и плавности передвижения;
8. Для выброса снега в конструкции самоделки из культиватора должен быть предусмотрен поворотный желоб. Его можно сделать из отрезка канализационной трубы. Ее диаметр должен составлять не менее 16 см. В противном случае снег будет задерживаться во время своего передвижения по желобу;
9. Чтобы закрепить элементы на каркасе снегоуборщика, к шнеку необходимо приварить трубу. Далее к готовой конструкции потребуется прикрепить сам желоб;
10. Для регулировки направления выброса снега к желобу следует приварить небольшой отрезок канализационной трубы;
11. В процессе сборки техники нужно убедиться в том, что ширина лопатки на несколько сантиметров меньше диаметр выбросного желоба. Это обеспечит быстрый вывод собранного снега через конструкцию;
12. Так как снегоуборщик из культиватора будет постоянно работать в условиях повышенной влажности, его металлические детали нужно покрасить. Это защитит конструкцию от образования ржавчины. О результатах изготовления техники расскажет видео.

При использовании техники очень важно следить за дорожным покрытием. Перед работой лучше всего пройтись по участку, и собрать с него ветки, крупные камни, пластиковые бутылки и другой мусор

В противном случае посторонние предметы попадут в шнек, из-за чего он может сломаться.

Также фермер обязан следить за качеством смазки. Чтобы снегоуборщик из культиватора исправно служил долгое время, менять масла в нем следует не реже 2 раз в месяц.

Особенности конструкции

Снегоуборщик, изготовленный самостоятельно, может иметь довольно разное устройство. Но в любом случае должны быть две основные части: собирающая снег и перекидывающая его в нужное место. В качестве привода в основном используют бензиновые либо электрические моторы. Подбирая конструкцию будущей снегоуборочной машины, необходимо учитывать, насколько большой участок придется очищать. Простейшие модели недостаточно производительны и не всегда справляются с расчисткой прочных наледей, сугробов.

Если требуется навести порядок на обширной территории, незаменимым решением являются устройства с ДВС. Они отличаются повышенной проходимостью и могут далеко отбросить снежную массу.

Несмотря на значительную тяжесть таких конструкций, никакой необходимости в физических усилиях для их перемещения нет. Что касается несамоходных снегоочистителей, то они чаще всего применяются для наведения порядка на дорожках в саду, на тротуарах и на плоских крышах.

Маневренность несамоходной техники довольно высока. Но когда требуется удалять плотный, основательно слежавшийся слой, или когда снега много, или когда он влажный, уборка становится весьма затруднительным делом. Мало того, понижается и маневренность аппарата. Чтобы в какой-то мере компенсировать этот момент, требуется использовать максимально легкие детали. Если предпочтение отдано бензиновым моделям, это не так уж принципиально.

Шнековая машина

Снегоуборочная техника для дома своими руками — полезная самоделка. Чтобы сделать снегоуборщик, надо для начала изучить механизмы. Снегоуборочный агрегат будет состоять из шнека, который находится внутри корпуса из металла. Это своеобразный стержень или вал, вдоль которого располагается спиральная поверхность. Вал вращается из-за подшипников и приводит спиральный профиль в действие. Правильно сделанный своими руками самодельный снегоуборщик станет незаменимым помощником зимой.

Одноступенчатая модель

По принципу действия приспособления для уборки снега могут делиться на двухступенчатые и одноступенчатые. Схема работы одноступенчатого аппарата заключается в «поглощении» и сбрасывании снега. Это достигается при помощи вращения шнека.

Рабочая кромка на аппарате бывает гладкой и зубчатой. Гладкая обычно применяется, чтобы убрать рыхлый снег, а зубчатая подходит для твёрдой корки, которая обледенела за ночь.

Если судить по весу, то шнековые агрегаты намного легче шнекороторных. Их недостаток заключается в том, что они несамоходные, поэтому человеку всегда нужно будет стоять у руля. Такая машина представляет собой большую лопату на колёсах, которую нужно постоянно подталкивать вперёд. Тогда она будет сгребать снег и выбрасывать его в установленную сторону.

Шнек приводится в действие бензиновым или электрическим двигателем, который может быть четырехтактным либо двухтактным. Такие машины стали очень популярны из-за лёгкого управления. Также к положительным моментам стоит отнести их компактность.

Двухступенчатый агрегат

Агрегат сконструирован несколько иначе, чем предыдущая модель. Первая ступень конструкции обеспечивает сгребание снега шнеком. Вторая ступень жёлобом будет выбрасывать снег. Это достигается при помощи снегоротора, который выполняет функции крыльчатки сброса.

Подобные модели устроены по принципу винтового вала, имеющего зубчатую или гладкую кромку. Шнеки исполняются:

в металлическом или резиновыми варианте;
из армированной стали;
из резинопластика.

Выбор будет зависеть от предназначения самоходной машины. Крыльчатка у двухступенчатой модели может иметь 3 или 6 лопастей. Они изготавливаются из разнообразного материала, зависящего от степени тяжести работы, которую предстоит выполнять с помощью агрегата. Чем сложнее работа, тем крепче стоит выбирать материал.

При изготовлении можно применять пластик или металл. Металл обычно используется для более обширных участков, пластик же подойдёт для очистки небольшой территории.

Роторный снегоуборщик для мотоблока своими руками: чертежи

Сделать снегоуборочный аппарат для мотоблока куда легче, чем полностью самостоятельно делать весь снегоуборщик как как отдельную машину. Хотя бы потому что оборудование для мотоблока работает за счет движка этого самого мотоблока, который у вас уже есть в наличии.

Чертежи снегоуборщика для мотоблока нужны нам для облегчения наших усилий при создании снегоуборочного навесного оборудования своими руками. Как правило, указываются все детали, нужные нам для работы, длина и высота изделия, все в миллиметрах.

Вы сможете без труда сами сделать себе снегоочиститель для мотоблока, если у вас в мастерской есть токарный станок ТВ-6 или возможность заказать детали у токаря, листовая сталь и сварочный аппарат.

Самая главная часть снегоуборщика — это шнек. Изготавливая его, берем за основу трубу с двумя цапфами с двух сторон и навариваем на эту трубу восемь полудисков из двухмиллиметровой листовой стали. Они создают двухстороннюю спираль справа и слева.

Места скрепления полудисков для снегоуборщика также тщательно провариваем для усиления прочности. Вы также можете сварить каждую такую «спираль» из двух , нарезанных вами с одной стороны, а после этого разверните их и скрепите в одну. Еси не хотите разбираться с изготовлением шнека, используйте уже готовый при наличии оставшегося от старой сельхозтехники.

Для вращения шнека используются шарикоподшипники № 203. Корпуса-стаканы изготавливают из алюминия АМгб или АМг3 и крепят к боковинам снегоуборщика при помощи болтов Мб и затягиваем болты гайками. Подрезаемый снег подается на ротор.

Ротор крутится в барабане, который вы сможете сделать из алюминиевого котла на 20 л. Он соединяется с передней стеной корпуса при помощи заклепок 4мм в диаметре. Снег, попадая в благодаря аппарату в барабан, выбрасывается лопатками наружу на расстояние от 3-5 метров (но это также зависит от ветра и того, насколько качественным вы сделаете свой снегоуборщик).

Нам нужно организовать крутящий момент, который передавался бы от мотоблока к снегоуборщику. Крутящий момент передаётся от двигателя мотоблока к валу мотоблока, который в свою очередь соединяется с валом снегоуборщика при помощи клиноременной связи. Выберете ремень А-100 и подходящий ему шкиф.

Корпус снегоуборщика сделайте из листов двух миллиметровой стали, их углы должны быть 20Х20 мм . Скрепите их заклепками (каждая по 4 мм в диаметре) и винтами М4. Смастерите внизу конструкции лыжи, чтобы контролировать высоту очистки снега.

Чертежи самодельного роторного снегоуборщика

Данные схемы подходят в основном как базовые для изготовления как отдельного снегоуборщика, так и снегоуборочного оборудования для мотоблока:

1- боковой корпус; 2 — болт Мб и гайка (12 штук); 3 — вал шнека (стальная бесшовная труба); 4 — подшипник; 5 — корпус-стакан; 6 — крышка; 7 — звездочка от детского велосипеда с шагом 12,7 мм; 8 — болт с гайкой; 9 — силовая часть вала; 10 — кольцо; 11 — стопорное кольцо; 12 — полудиск шнека (8 шт.)

1 — лопасть; 2 — диск ротора; 3 — ребро жесткости; 4 — втулка с болтами М4 и стопорными гайками; 5 — стакан; 6 — подшипник (2 шт.) №206); 7 — крышка; 8 — сдвоенный шкиф; 9 — вал ротора; 10 — болт с гайкой (2 шт.); 11 — кольцо; 12 — Мб винты со скрытой головкой; 13 — барабан, сделанный из алюминиевого котла.

1 — боковина; 2 — крышка; 3 — патрубок коробчатый; 4 — рама электродвигателя (данная информация нужна тем, кто делает полностью отдельный снегоуборщик, не оборудование для мотоблока); 5 — барабан; 6 -кронштейн; 7- передняя стенка; 8 — совок; 9 — лыжи; 10 — рама редуктора (для самостоятельных машин — снегоуборщиков).

Самодельные отвалы

Сейчас многие предпочитают жить в собственных домах, и соответственно прилегающая территория занимает большую площадь. Для работы на приусадебном участке приобретаются мотокультиваторы, мотоблоки и мини-трактора.

Зимой уборка снега превращается в соревнование кто кого победит. И хозяева, обладающие моторизированной техникой, предпочитают убирать снег с ее помощью. Навесное оборудование на мотоблок стоит не дешево, поэтому умельцы предпочитают изготавливать его самостоятельно.

Широко распространен мотоблок отечественного производства «Нева». У него есть штатные места для навешивания приспособлений и резиновые колеса, которые приспособлены для езды по рыхлому снегу. Большинство самодельных отвалов изготавливались под Неву.

В интернете можно найти множество описаний и чертежи лопаты для мотоблока своими руками. Но перед изготовлением следует ознакомиться с характеристиками отвалов. Состав изделия:

• исполнительный (рабочий) орган;
• механизм поворота;
• кронштейн крепления.

Углы поворота:

Поворот лопаты в сторону позволяет удалять снежную массу во время движения. Перейдя на сайты для мастеров-любителей, можно найти множество информации о том, как сделать отвал для мотоблока своими руками.

Отвал из баллона

Одним из подручных материалов для изготовления отвала считается газовый баллон. Его высота чуть больше метра, а рекомендованная ширина лопаты 1000 мм. Работы по изготовлению протекают в следующей последовательности:

• С баллона стравить избыточное давление, если таковое было.
• Обрезать с обоих сторон крышки так, чтобы ширина получилась равной метру.
• Разрезать получившуюся трубу вдоль на две половины
• При помощи сварочного аппарата соединить эти две половины так, чтобы высота отвала получилась около 700 мм.
• Кронштейн для крепления изготавливается следующим образом. Из толстого металла вырезать косынку. В ней просверлить несколько отверстий, чтобы поворачивать лопату в разные стороны. К косынке приварить кусок трубы.
• Полученное устройство приварить к лопате на высоте расположения кронштейна на мотоблоке.
• Установка производится посредством толстого пальца.

Толщина баллона достаточная и усиления не требуется. Но можно нижнюю часть можно оборудовать плотной резиной, которая будет удалять рыхлый снег и не портить уплотненную дорогу. Для этого нужно взять жесткую резину от роторного конвейера.

Ширина резинового полотна 100−150 мм. В отвале электродрелью просверлить отверстия для закрепления резины. Чтобы надежно закрепить полотно необходима металлическая полоса 900х100х3 мм. В полосе и в полотне просверлить отверстия предварительно разметив по отвалу. Закрепить при помощи болтов.

Отвал из листовой стали

Некоторые мастера предпочитают пользоваться новым материалом, а не б/у элементами. Так можно изготовить самодельную отвальную лопату из стального листа толщиной 3 мм. Для усиления конструкции взять полосовую сталь толщиной не менее 5 мм.

Раскрой материала производится по чертежам. Полотно самой лопаты имеет четыре части: лобовая, нижняя и две боковые. Сваренная конструкция нуждается в усилении. Для этого в вертикальном направлении привариваются элементы, вырезанные из пятерки.

Далее, изготавливается поворотный механизм. Он представляет из себя ухо с отверстием для оси. Ухо приваривается к уголку, который крепится к отвалу. Ось закрепляется на одном конце трубы, а вторым концом фиксируется на мотоблоке. Требуемый угол поворота фиксируется пальцем (шкантом).

3 мм — толщина небольшая, поэтому требуется усиление. Вырезать из 3 мм листа полосу 850х100х3. Закрепить можно болтовым соединением, но придется сначала сверлить или прихватить полосу сваркой.

Как видно, для проведения работ понадобятся:

• рабочий материал;
• болгарка с дисками;
• электродрель со сверлами;
• болты с гайками;
• сварочный аппарат с электродами;
• гаечные ключи;
• круглая или профильная труба.

Если вы имеете определенные навыки, работа не вызывает затруднений. А полученной конструкцией можно пользоваться не только зимой, но и летом. Выровнять площадку после строительных работ, разровнять место для детской песочницы и многое другое. Какую конструкцию выбрать — решать вам.
