Схемы подключения модулей стиральных машин

Когда возможен самостоятельный ремонт?

Ремонт электронной платы своими руками без привлечения специалистов возможен при следующих поломках:

• Сбой в работе датчиков управления. Как правило, данная поломка возникает по причине засора либо засаливания контактов в ручке регулировки. Признаки поломки:
• Сбой в функционировании датчиков программатора. Преимущественно возникает по причине засаливания и засорения контактов в ручке регулировки. Основные симптомы: регулятор вращается достаточно туго, отсутствие отчетливого щелчка при его вращении. Для устранения поломки следует почистить ручку регулятора.
• Наличие нагара. Как правило, это касается старых агрегатов. Нагар обычно скапливается на силовых катушках фильтра. Устранить проблему можно посредством щеточки либо обычной ветоши,
• Сбой в работе датчика замка люка. Преимущественно возникает по причине его замыливания либо засаливания. Для решения вопроса также достаточно его чистки,
• Машинка не запускается либо обороты барабана нестабильны. Для устранения этой поломки необходимо подтянуть шкив,
• Металлическая часть стиральной машины бьется током, в результате чего модуль управления может заблокировать работу агрегата. Для решения подобной проблемы следует заземлить стиральную машину.

Ремонт стиралки своими руками

Демонтаж, как и ремонт модуля, не отличается особой сложностью. Все, что необходимо это снять переднюю панель и добраться до места установки платы. После чего ее легко можно снять.

Современные модификации стиральных машин устроены так, что клеммы устройства управления невозможно установить в неправильном положении, что сильно облегчает выполнение задачи. Однако при выполнении демонтажных работ нужно обязательно запомнить, что куда подключено, чтобы можно было потом без проблем собрать все обратно.

Однако есть моменты, когда лучше ремонт платы управления доверить профессионалу.

Основными признаками того, что лучше обратится к мастеру являются:

• на электронной плате имеются места измененного цвета в виде подпалин и потемневших дорожек,
• шляпки конденсаторов прорванные (обычно в месте крестообразной насечки) либо явно выпуклые,
• потемнение места монтажа главного процессора,
• на демпфирующих катушках визуализируются очаги выгоревшего покрытия,
• ножки микросхемы обладают неоднородным окрасом.

Проточка ламелей самостоятельно

Произошло отслоение ламелей? Тогда нужно оценить масштабы бедствия. Если ламель отслоилась буквально на 0,5 мм, поможет обыкновенная проточка на токарном станке – зажимаем ротор и аккуратно выравниваем толщину ламелей. После этого аккуратно очищаем промежутки между ламелями, в них не должно остаться следов металлической стружки. В качестве результата мы получаем ровную поверхность из множества ламелей, с хорошо прочищенными промежутками – для того чтобы убедиться в этом, проверяем сопротивление между ламелями омметром. Если омметр показывает короткое замыкание, то промежутки между ламелями нужно прочистить более тщательно.

Кстати, проточка ламелей не всегда даёт положительные результаты, так как чаще всего мы устраняем следствие, а не причину. Следует помнить и о том, что вернуть ламели к заводскому виду практически невозможно, поэтому проточка не является панацеей. Если же ламель отслоилась полностью или оторвалась, следует отправить двигатель в мусорный бак – сделать здесь в домашних условиях ничего нельзя.

Не отчаивайтесь, если двигатель не удалось отремонтировать, ведь с помощью него можно сделать различные самоделки из стиральной машины, например, точильный станок.

Источник

Вызов мастера

Выход из строя платы управления – серьезная неисправность, для ее исправления потребуются знания и умение обращаться с компонентами электрических схем. До того как затевать самостоятельный ремонт стоит задуматься над тем, достаточно ли квалификации для подобной работы. В случае малейших сомнений, правильным будет обратиться к специалистам.

Часто можно услышать совет – снять плату и везти в мастерскую, там ее протестируют и отремонтируют. Это не лучший выход. Если уж решено обращаться к мастеру, он должен осмотреть машину полностью, правильным будет отвезти машину в сервис или вызвать мастера на дом.

Машину следует вести в мастерскую и в том случае, если она находится на гарантии. Стоит понимать, что любое вмешательство в ее схему будет стоить гарантии, а значит, за ремонт придется платить.

Почему модуль выходит из строя?

Факторов отказа управляющего устройства может быть множество. Назовем ключевые с указанием вероятных способов нехитрого ремонта.

• Производственный брак. Его можно определить зрительно – по некачественно пропаянным контактам, отслаиванию дорожек, наплыву пайки в местах монтажа основного чипа. Если машина на гарантии, не нужно снимать блок управления своими силами. Управляющее устройство заменяется в условиях ремонтной мастерской согласно гарантийным обязательствам изготовителя. Производственный дефект проявляет себя довольно быстро – во время первых недель либо месяца использования.
• Отклонение напряжения в электрической сети. Частые броски, колебания, превышение максимальных напряжений способны спровоцировать выход из строя электронного управления стирального агрегата. Большая часть электронных блоков весьма восприимчивы к сбоям напряжения, и в магистралях с колебаниями нуждаются в установке стабилизатора либо реле для его контроля. Нормы, которые должны соблюдаться, как правило, указаны в практическом руководстве.В большинстве случаев выход из строя вследствие недостатков электропитания с легкостью определяется в процессе проверки платы. Центры по обслуживанию всеми путями стремятся признать подобный прецедент выхода из строя не гарантийным.

• Ненадлежащее функционирование либо выход из строя одного либо нескольких датчиков. Эта неприятность зачастую очень просто решается, каким образом – поговорим ниже.
• Проникновение жидкости в электронику. Следует обозначить, что отдельные изготовители стараются окончательно исключить подобную проблему. В частности, модуль управления некоторых модификаций Samsung, LG, Beko заливается компаундом (электроизоляционным материалом), загерметизирован. Остальные изготовители дозволяют проникновение воды в промежутке между циклами стирки.При попытке пуска влажной платы включается защита, и модуль блокируется. Например, ремонтные работы машинки в таком случае могут ограничиваться протиркой блока и тщательным просушиванием устройства. Влага может поступить как вследствие аварийных режимов, так и в процессе транспортировки машинки, в частности, при перемене места жительства.

• «Слетает прошивка» – встроенное программное обеспечение с алгоритмом функционирования стиральной машинки на специализированном чипе памяти. Необходимо перепрограммировать память посредством специализированного устройства либо программного кода на компьютере (к чипу памяти припаиваются выводы, и он подключается к персональному компьютеру). Иной раз программное обеспечение заложено в центральный процессор модуля, в таком случае подобным способом «прошивают» его.
• Неработоспособен процессор платы – главный компонент электронного модуля. Процессор можно поменять, если подыскать в точности такой же. Только, как правило, при поврежденном процессоре электронный модуль управления подлежит замене.

К остальным факторам относятся чрезмерный нагар, присутствие проводящих ток испражнений домашних насекомых (тараканов), мышей, и, конечно, коротких замыканий посредством тел насекомых либо мелких грызунов. Ликвидировать подобные проблемы, в том случае, если системы защиты не допустили аварийной ситуации, легко. Плату необходимо лишь отчистить.

В каких случаях электронная плата требует замены?

Как правило, данный элемент выходит из строя по причине короткого замыкания, сгоревшего конденсатора, резисторов, триггеров, в случае замыкания в тиристорном блоке. О наличии проблем говорят следующие признаки, которые нужно учесть при диагностике:

• Проблемы с отжимом белья в процессе стирки.
• Индикаторы на панели мигают или светятся постоянно, не отключаются при нажатии на кнопки управления.
• Слишком длинный цикл стирки, остановки устройства в процессе.
• Шум подшипников или барабана.
• Слив воды происходит сразу после того, как машинка наберет ее.
• Проблемы с запуском выбранной программы стирки.
• Недостаточный или отсутствующий нагрев воды.
• Проблемы с вращением барабана.

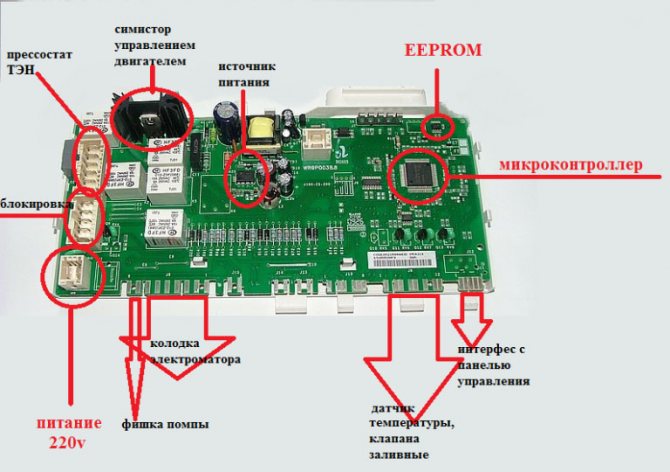

Каково устройство электронного агрегата?

Решением в данном случае может быть возможность подключения техники Самсунг не напрямую, а через стабилизатор. Ход наполнения загрузочного бака водой осуществляется постепенно и также регулируется электроникой.

Ремонт тиристорного блока Ремонт данного блока следует осуществлять только после проверки на неисправность конденсаторов.

В инструкции к технике, производитель дает несколько рекомендаций на случай, если машинка не включается: Необходимо проверить сеть подключения и целостность провода; Проверить правильность подключения наливного шланга; Убедиться в плотности закрытия дверцы; Необходимо также обратить внимание на параметры выбранной программы для стирки, отсутствие отсрочки стирки. Что может указывать на неисправность и последующий ремонт платы в стиральной машине: СМА выдаем код ошибки на дисплее

Со второго анода А2 этого симистора сигнал поступает через резистивный делитель напряжения на выв. Естественно, подобные модули будут неработоспособны, так как в них необходимо предварительно записать файлы прошивки, соответствующие определенным моделям СМ. Схему обмотки также можно найти в сети

Что может указывать на неисправность и последующий ремонт платы в стиральной машине: СМА выдаем код ошибки на дисплее. Со второго анода А2 этого симистора сигнал поступает через резистивный делитель напряжения на выв. Естественно, подобные модули будут неработоспособны, так как в них необходимо предварительно записать файлы прошивки, соответствующие определенным моделям СМ. Схему обмотки также можно найти в сети.

Рекомендуем: Как подключить тройную розетку

Вода перегревается или не нагревается, что не соответствует выбранному режиму. Индезиты-Аристоны,тоже штук пять плат валяются,с процами Электролюкс и Зануси,очень редко в смысле которую не смог отремонтировать-В домашней коллекции всего одна плата электролюксовская LG -Нет ни одной,которую не смог отремонтировать,не смотря на неудобство ремонта.

Индезиты-Аристоны,тоже штук пять плат валяются,с процами Схема модуля управления стиральной машины Самсунг, Аристон, Индезит или других популярных марок, позволяет разобраться в последовательности соединений компонентов цепи и функций каждого компонента. В этой схеме разберется любой человек, даже далекий от физики.

О механизме в целом

После этого можно монтировать новый триггер. Устранить такие неприятности, если системы защиты не допустили аварии, просто. Конденсатор всегда припаивается только к положительному электроду в блоке.

Общие сведения Отличительной особенностью рассматриваемых электронных модулей СМ ВЕКО является то, что, несмотря на различные функциональные возможности СМ, их «электронная начинка» почти не претерпевает изменений за исключением внешних узлов электронного модуля в составе СМ. Стоит отметить, что некоторые из производителей стремятся полностью исключить данную проблему. В этой схеме разберется любой человек, даже далекий от физики.
Ремонт модуля стиральной машины «Samsung» WF-R862. Не включается.

Стоимость необходимых работ

Практически все серьёзные сервисные центры на своих сайтах выкладывают прайсы с расценками на определённые виды работ. Как правило, цены указываются за саму работу без указания стоимости деталей. Если вы понимаете, что сломалось в вашей стиральной машине, прежде чем оформлять заявку на выезд мастера стоит поинтересоваться – сколько стоит нужная запчасть?

К тому же, приличные сервисы снабжают своих специалистов прейскурантами с ценами различных деталей и услуг. И эту информацию выездной мастер должен предоставить. Попросту до начала ремонта вас должны уведомить о его реальной стоимости по официальным ценам сервиса, а не по индивидуальным запросам конкретного мастера. Давайте рассмотрим приблизительные расценки сервисов за некоторые виды ремонта и проанализируем их.

Как поступить, если стиралка Indesit на гарантии?

Если стиральная машинка Индезит выдает ошибку, указывающую на поломку платы управления, можно попытаться перезагрузить технику. Возможно, просто случился сбой в работе из-за перепада напряжения.

Для этого поступают следующим образом:

• поворачивают ручку программатора в нейтральное положение;
• нажимают и удерживают кнопку «Старт/Пауза» в течение 5 секунд;
• оставляют машинку выключенной на 15 минут;
• пытаются снова запустить ее в работу.

Если никаких изменений не произошло, необходимо обращаться в сервисный центр, занимающийся гарантийным обслуживанием приобретенной бытовой техники. С собой необходимо взять гарантийный талон, подтверждающий право на бесплатное обслуживание. В сервисе должны выполнить экспертизу, определить причину поломки и устранить ее.

Если с момента покупки прошло не более 15 дней, то покупатель вправе требовать вернуть деньги или заменить машинку на аналогичную. Однако если техника была приобретена через Интернет, это срок сокращается до одной недели.

Гарантийный срок работы стиральной машины Индезит составляет 1 год. Чтобы иметь возможность получать сервисное обслуживание, перед покупкой нужно убедиться, что в талоне проставлены все печати.

Иногда происходит так, что в городе нет официального сервисного центра. В этом случае со сломанной машинкой нужно отправиться в магазин. Продавец обязан забрать технику на экспертизу. Взамен покупателю выдается акт приемки с печатями, с датой и подписью ответственного лица.

Если магазин отказывается принять товар, то необходимо обращаться в суд.

Замена резисторов

Перегоревшие резисторы (сопротивления), обнаруженные в ходе визуального осмотра выпаивают. Узнать их номиналы по обозначениям на корпусе вряд ли удастся, тут поможет схема. Но даже если все детали имеют идеальный вид, это не значит, что они не повреждены. Резисторы проверяют мультиметром, сверяя полученные данные с номиналами, указанными на схеме.

Убедившись в исправном состоянии основных компонентов схемы, стоит проверить работу блока тиристоров. Это устройства, которые управляют работой электродвигателей. Они часто выходят из строя в случае скачкообразных всплесков напряжения в сети. Если же причина поломки кроется в контроллере, тут паяльник вряд ли поможет, гораздо проще купить новый блок и заменить его.

Работоспособность стиральной машины во многом зависит от платы управления, это самая важная ее часть. Чтобы избежать преждевременного ремонта стоит придерживаться нескольких простых правил: ни в коем случае не отключать машину от сети во время выполнения программы, не перевозить ее, не удалив полностью воду и сделать все возможное, чтобы обеспечить устройство стабильным напряжением.

Принцип и особенности работы

Модуль управления, по своей сути, это электронная плата. В зависимости от поступающих сигналов от датчиков, данная плата активирует ту или иную функцию. При этом эта деталь является универсальной. Одна и та же модель модуля управления может использоваться на агрегатах от разных производителей. Однако прошивка центрального процессора платы и количество входных/выходных сигналов отличается в зависимости от года выпуска определенной модели стиралки.

Основными задачами модуля управления выступают:

• контроль за температурным режимом;
• управление работой электрического силового агрегата;
• установка программы цикла стирки;
• контроль за работой автоматической блокировки;
• обеспечение контроля за уровнем входного давления воды;
• контроль за корректным функционированием сливных насосов.

Поскольку управляющий сигнал идет через контакты комплексной шины либо клеммники определить в каком секторе пропал сигнал вполне возможно. Для этих целей вам необходимо схематическое изображение конкретного модуля. Как правило, такая схема прилагается к стиральной машине. Если же ее в комплектации с агрегатом нет, схему легко найти в интернет-сети по номеру электронной платы.

https://youtube.com/watch?v=I0ZtsngwV_w

Как прошить модуль стиральной машины индезит

Любая современная стиральная машина состоит из множества периферийных (вспомогательных) устройств, датчиков и агрегатов, за слаженную работу всего этого организма отвечает модуль управления стиральной машиной, который расположен в нижней части(у фирм Indesit Ariston и т.д.) или на лицевой панели, как это сделано в стиральных машинах фирм Electrolux, Zanussi, AEG или CANDY. Любой модуль или плата управления состоит из радиокомпонентов, резисторов, симисторов, реле и так далее, но самое сердце этого устройства является микроконтроллер или процессор , хотя больше для него подходит определение мозг, а не сердце, поэтому в народе есть выражение «Прошить мозги», здесь имеется ввиду замена программного обеспечения на более новую версию или замена на 100% исправную.

Как прошить модуль стиральной машины?

Для того чтобы прошить модуль стиральной машины нужно несколько вещей:

• Программатор
• Прошивка
• Способность модуля на прошивку

Ряд модулей стиральных машин не поддается замене программного обеспечения универсальными средствами и требует авторизированного программного обеспечения, например блютуз-ключа MERLONI способен конфигурировать модуль под вашу модель, продуктовый код и серийных номер, но он не способен устранить ряд проблем, которые вызывает более глубокие проблемы в прошивки.

Программаторов универсальных на 100% не существует и это нужно запомнить, есть очень узкие программаторы, например для прошивки одного вида микросхем и чем уже программатор, тем он дороже, но в зависимости от принения технологии, если это одна микросхема или семейство процессоров, но применяются они много где, помимо бытовой техники, то цена на данное устройство может резко упасть из-за большого спроса, рождающего более низкую цену, в тоже время если спрос маленький, то крупные производители не интересуются данным устройством и цена может зависит от множества факторов

Прошивка

— это набор команд или инструкция для микроконтроллера, согласно которым происходит процесс стирки или выполнения программы и вывода ошибок в случае неисправности, прошивка записана в 16 ричном виде и понятно, только самому процессору, но с помощью программы анализа ее можно привести в читабельный вид, а с помощью программы конвертации ее можно перевести из одного формата в другой

Всем привет. Как я уже писал, то сломалась стиральная машина. Выдавала ошибку F12. Платформа — Arcadia.Вместо того, чтобы платить за прошивку в СЦ, я купил программатор USB BDM.Предлагаю посмотреть что из этого вышло.

Вот так выглядит сам программатор:

Прошить удалось. Припаял четыре провода к субмодулю, подключил провода к программатору, и он сразу его увидел. Выбрал прошивку (ранее купленную за два доллара), чип, и прошил. Процесс прошел успешно. Вставил в стиральную машинку, и вуаля — она заработала!

Ремонт платы

Определить визуально причину неполадки очень сложно, особенно если элементы не подверглись выгоранию. В процессе эксплуатации стиральная машина постоянно вибрирует, что сказывается на местной электронике.

Могла нарушиться пайка диодов, резисторов и других мелких элементов. Для диагностики и последующего ремонта понадобятся мультиметр, паяльник, олово, канифоль, припой и, собственно, умение паять. Разберём ряд компонентов, которые можно заменить самостоятельно.

Блок управления СМА Индезит

Конденсаторы

Эти элементы отвечают за стабилизацию напряжения. Очевидным сигналом выхода из строя конденсатора является его вздутие. В других случаях деталь прозванивается посредством мультиметра (1 – обрыв / 0 – короткое замыкание). При замене элемента обязательно нужно учесть, что он имеет полярность.

Резисторы

Детали необходимо проверять в два этапа с учётом порядка. Резисторы с сопротивлением в 8 Ом и до 2 А – это элементы первого порядка. Детали на 10 Ом и до 5 ампер – это вторая группа. Если показатели резисторов не соответствуют этим данным, то их необходимо заменить.

Блок тиристоров

Основная причина выхода из строя блока тиристоров – скачки напряжения. Этот элемент необходимо проверять только после диагностики конденсаторов. Устанавливаем отрицательное сопротивление и прозваниваем диоды первого порядка. Напряжение не должно быть выше 20 вольт.

Выгорание элементов можно определить как визуально, так и с помощью мультиметра, настроив его в режим прозвона. Максимально допустимое напряжение на фильтре – не более 12 вольт

Обязательно обращаем внимание на полярность и стараемся не повредить порты тиристоров

Сгоревший модуль управления стиральной машины

Диагностика триггера

Этот элемент чаще всего выходит из строя из-за проблем с конденсаторами. Посредственная пайка и слишком сильная вибрация также бывают причиной неполадок узла. Достаточно пропаять выходные контакты и проблема будет решена. Напряжение триггера должно быть в районе 12 вольт, а сопротивление – порядка 20 Ом.

Как поменять конденсатор?

Конденсатор модуля у стиральной машины играет роль стабилизатора. Довольно часто он устанавливается на блок вместе с фильтрами. Проходные модификации у современных моделей встречаются часто. Также стоит отметить, что конденсаторы плат не подлежат ремонту. При перегорании указанного элемента его можно просто поменять. Для этого понадобится аналогичный элемент, а также паяльная лампа. Довольно часто конденсаторы у стиральных машин устанавливают с несколькими фильтрами. В результате вероятность повторного перегорания сильно уменьшается. Припаивать конденсатор на блок необходимо только к положительному электроду. Для проверки сопротивления переменной цепи применяется тестер.

Принцип работы и признаки поломки модуля управления

Чем обильнее функционал стиралки, тем сложнее устроена электронная плата. Эта деталь отвечает за работу всех узлов, расположенных в корпусе машинки. Отдельные симисторы с помощью проводки отправляют сигналы для начала работы таким узлам:

• нагревателю (ТЭНу);
• термистору;
• насосу;
• УБЛ (устройству блокировки люка);
• электромагнитному клапану;
• датчику Холла;
• электродвигателю;
• реле уровня.

Как видите, вся работа техники зависит от исправности платы. Любая поломка, которая случается в течение эксплуатации, может быть связана либо с конкретной деталью, либо с электросхемой. Точно определить, нужно ли проводить ремонт «мозгов» стиральных машин, может только диагностика. Предположить неисправность можно по косвенным признакам:

1. Экран СМА выдает код ошибки либо мигают индикаторы. Расшифровка указывает на блок управления стиралки.
2. В машине не активируются установленные программы.
3. Техника не включается.
4. Вода постоянно заливается и сливается.
5. Нерегулированные обороты двигателя.
6. Вода перегревается либо остается холодной.

Все эти признаки неоднозначны. Поэтому тестировать приходится как сам узел, так и электронику. Чаще всего модуль ломается по таким причинам:

• Заводской брак (редкий случай). Проявляется довольно быстро, поэтому проблема решается гарантийным ремонтом или заменой.
• Скачки напряжения в сети. Приводят к перегоранию дорожек и отдельных частей.
• Влага. Контакты с влагой заканчиваются окислением поверхности платы.
• Резкое отключение питания СМ во время работы. Также приводит к перепаду напряжения.

Как проверить и отремонтировать плату управления стиральной машины?

Самостоятельно причину неисправности определить сложно. Почему же пользователи не спешат обратиться в мастерскую? Их логика понятна. Есть несколько факторов, которые влияют на выбор самостоятельного осмотра:

• Снять и отнести блок в ремонт — еще полдела. Диагностику бесплатно никто проводить не будет. А если окажется, что с деталью все в порядке? Выходит, деньги потрачены зря.
• Боязнь попасть к непрофессионалу. Деньги за проверку он возьмет, а вот исключить вероятность его халтуры вы не сможете. В итоге поломка есть, а решения — нет.

Что же делать? Если вы хотите самостоятельно проверить «мозги» для СМА, мы подскажем как.

Визуальный осмотр. Для этого нужно снять деталь и осмотреть ее на момент подгаров, повреждений, окислений. Как снять плату стиральной машины:

• Отключите стиралку от сети.
• Перекройте подачу воды.
• Снимите верхнюю крышку, открутив саморезы сзади.
• Вытащите дозатор для порошка, прижав центральную защелку.
• Открутите винты по периметру панели управления. Приподнимите вверх и снимите.
• Сфотографируйте разъемы и проводку. Отключите фишки.

Отстегните защелку, уберите крышку блока.

Сгореть может что угодно: резисторы, тиристоры, резонатор, реле или процессор. Точно определить поломку поможет мультиметр. Вам пригодится схема платы управления СМА:

Конденсаторы. Они служат в качестве стабилизирующих устройств при перепаде напряжения. Внешнее вздутие элемента уже указывает на поломку. Приложите к нему щуп мультиметра.

• Тестер запищал или показывает 0 на дисплее — случилось короткое замыкание (КЗ).
• На экране показался 1 — обрыв.

При неисправности проводится замена на исправную деталь. Закрепляется она с помощью паяльника и припоя к положительному электроду.

Резистор. Элементы делятся на первый и второй порядок. Сначала тестируются резисторы первого порядка. Их сопротивление в исправном состоянии — 8 Ом. Второго порядка — 10 Ом. Сломанные изделия подлежат замене.

Варистор служит для поглощения всплесков напряжения в сети. Его подгоревшая поверхность указывает на неполадку. Деталь можно снять с платы, она будет нормально работать. Но при скачке гореть будут другие составляющие. Проверка мультиметром на максимальном сопротивлении:

• Приложите щуп к варистору.
• В этом случае значения гораздо выше, чем может показать тестер (1).

Смотрите видео по теме:

Далее проводится последовательная диагностика всех составляющих. Пример показан на фото:

Ремонт блока управления своими руками — задача, невыполнимая для начинающего мастера. Поэтому рекомендуем обратиться в проверенный сервисный центр, желательно специализирующийся на ремонте именно вашей марки СМА. Там вам дадут гарантию на проведенные работы. Удачи!

EVO-2 3х фазный

Для возможности использования трехфазных асинхронных моторов в качестве привода барабана стиральной машины был разработан этот электронный модуль. Такое назначение очень усложнило его схемотехнику. Добавился еще один микроконтроллер, формирующий сигналы для генерации трехфазного тока, а также операционный усилитель и компаратор для контроля тока выходного каскада. Тем не менее, ремонт этого модуля возможен, в том числе вплоть до замены микроконтроллеров — как основного, так и сигнального. Правда, при необходимости замены обоих, ремонт модуля, как правило, не целесообразен.
