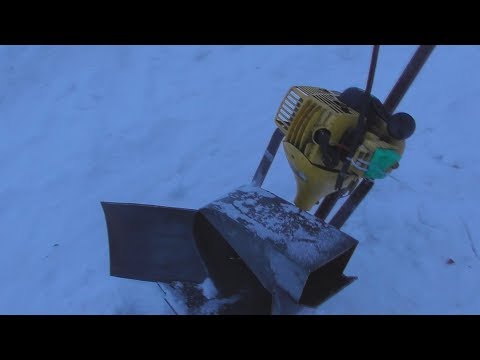

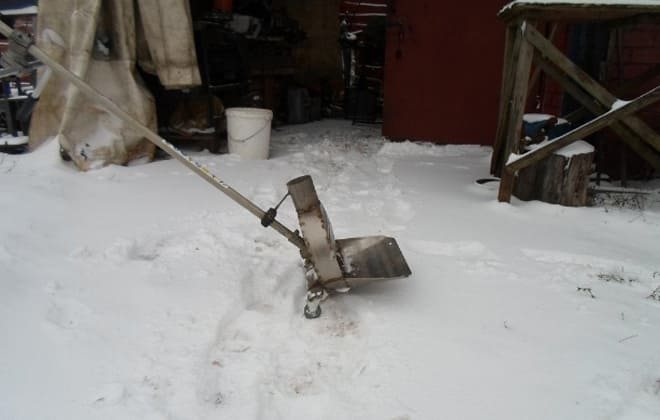

Снегоуборщик из триммера.

Нажми для просмотра	Переделка триммера в снегоуборщ ик.       Тэги:

СНЕГОУБОРЩИК из ТРИММЕРА своими руками/DIY!!!

Нажми для просмотра	Всем самоделкин ым и моим подписчика м хорошего настроения и отличных самоделок! А я сегодня показываю свою…       Тэги:

Самодельный снегоуборщик из триммера (Часть 1)

Нажми для просмотра	В этот день было +3 градуса ,и снег убирал лопатой . Интересный канал для любителей самоделок  …       Тэги:

Самодельный снегоуборщик из триммера в работе (Часть 2)

Нажми для просмотра	Снегоуборщ ик из триммера в работе .Особых усилий при уборке снега не требует. Интересный канал для люби…       Тэги:

Бензиновый триммер Groser T 1

Нажми для просмотра	Приобрести можно тут: .       Тэги:

Снегоуборщик из бензопилы “Урал 2Т Электрон”

Нажми для просмотра	3 февраля 2017 год. Уборка снега электро снегоуборщ иком Forte ST 1500.       Тэги:

Снегоуборочная чудо лопата

Нажми для просмотра	Изготовлен ие насадки воздуходуй ки для мотокосы (триммер) из бытового вентилятор а. Может использова тся…       Тэги:

Мотокоса снегоуборщик

Нажми для просмотра	МИКРОБ. Минитракто р. Самоделки 62. Самоделка на день рождения.       Тэги:

Как я это сделал, ошибки. Снегоуборщик модель 2.

Нажми для просмотра	Три месяца работы, много переделок, куча металла и сил…и он работает!!! Роторный без редукторны й снегоуборщ …       Тэги:

Насадка воздуходувка на мотокосу (триммер). Blower for motokosa (trimmer).

Нажми для просмотра	Официальны й дилер LEATHERMAN в России: …       Тэги:

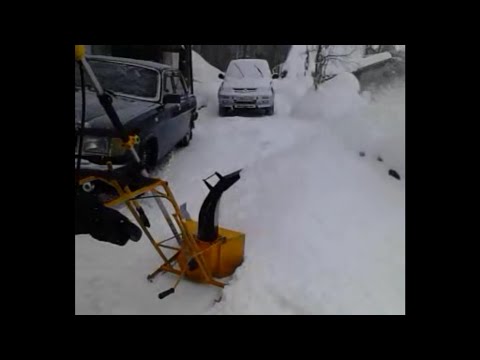

Триммер снегоуборщик.

Нажми для просмотра	Новая техника от компании МОТАХ – Мотовелоси пед! Установка двигателя на велосипед MOTAX Lampa. Сборка …       Тэги:

Крутая самоделка из тримера.

Нажми для просмотра	В этом видео я вам покажу, что нет особого смысла покупать дорогой снегоуборщ ик. Если денег нет, то берите…       Тэги:

И все таки Я ЕГО СДЕЛАЛ!!! СНЕГОУБОРЩИК к мотоблоку СВОИМИ РУКАМИ.

Нажми для просмотра	Снег уборка. Чистка снега с помощью покрышки от трактора “Беларус “. Дешево и сердито! :))В ролике использова н…       Тэги:

Самоделка лопата убирать снег Загрузил Юхновец Геннадий

Нажми для просмотра	Это видео про изготовлен ие лески-верё ки из пластиково й бутылки. Применений у такой верёвки масса. От испол…       Тэги:

Вечная леска на бензокосу вес 410 грамм….Эксперимент №1

Нажми для просмотра	Продолжаю эксперимен тировать с леской для триммера. Сегодня на тестах:1. Проволока для вязания арматуры…       Тэги:

Что можно сделать из ОБЫЧНОЙ 200 ЛИТРОВОЙ БОЧКИ! Удивительная идея!

Нажми для просмотра	Снегоуборщ ик из штиля 180, велосипедн ая цепь и звездочки.       Тэги:

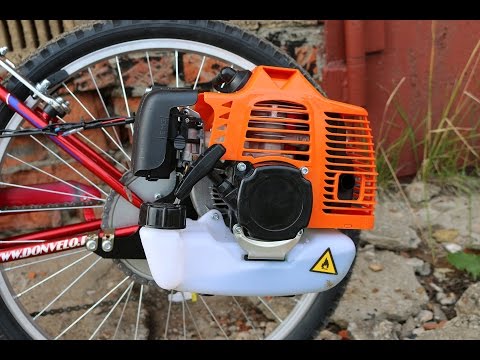

Установка двигателя на велосипед | Сборка мотовелосипеда MOTAX Lampa

Нажми для просмотра	Сегодня мы вам покажем 4 лайфхака с триммером о которых, возможно, вы не знали. А если у вас еще нет газона…       Тэги:

Сравнение двух снегоуборщиков за 15 и 30 тыс. руб.

Нажми для просмотра	Обладателя м домов для круглогоди чного проживания не понаслышке знакома проблема уборки снега с участка…       Тэги:

Чистка снега с помощью покрышки //Из города в деревню

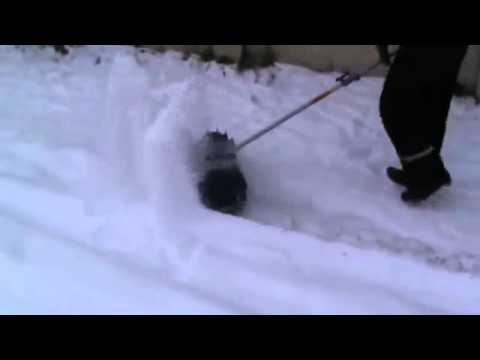

Нажми для просмотра	Расчистка снега щёткой триммера Husqvarna 327LDx.       Тэги:

Бесплатная леска для триммера / DIY rope for lawn trimmer

Нажми для просмотра	Описание отсутсвует       Тэги:

Сделай и себе такую насадку !!!

Нажми для просмотра	Описание отсутсвует       Тэги:

#37 Вечная леска для триммера #2. Решение найдено!!!

Нажми для просмотра	Описание отсутсвует       Тэги:

Самодельная Снега уборочная машина

Нажми для просмотра	Описание отсутсвует       Тэги:

Самодельный снегоуборщик из штиля

Нажми для просмотра	Описание отсутсвует       Тэги:

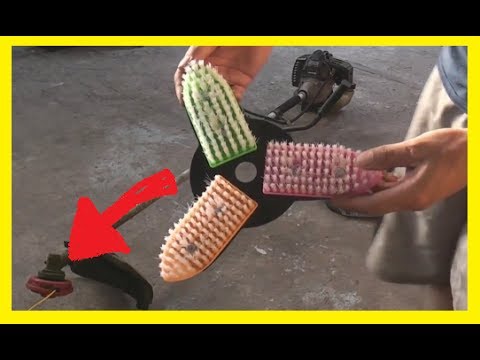

Лайфхаки с триммером

Нажми для просмотра	Описание отсутсвует       Тэги:

Как легко почистить снег? Обзор аккумуляторных снегоуборщиков и лопат // FORUMHOUSE

Нажми для просмотра	Описание отсутсвует       Тэги:

Самодельный снегоуборщик из бензопилы

Нажми для просмотра	Описание отсутсвует       Тэги:

Щётка Husqvarna 327LDx

Нажми для просмотра	Описание отсутсвует       Тэги:

Бензокоса!

Нажми для просмотра	Описание отсутсвует       Тэги:

снегоход из триммера 2

Нажми для просмотра	Описание отсутсвует       Тэги:

снегоход из триммера 2

Нажми для просмотра	Описание отсутсвует       Тэги:

снегоход из триммера 2

Нажми для просмотра	Описание отсутсвует       Тэги:

снегоход из триммера 2

Нажми для просмотра	Описание отсутсвует       Тэги:

снегоход из триммера 2

Нажми для просмотра	Описание отсутсвует       Тэги:

снегоход из триммера 2

Нажми для просмотра	Описание отсутсвует       Тэги:

снегоход из триммера 2

Полезные советы и предупреждения

При наличии необходимых условий и определенных умений, сделать своими руками шнековый снегоочиститель не сложно, при условии соблюдения некоторых правил и рекомендаций, касающихся самого процесса изготовления и последующей эксплуатации:

• П-образные металлические профили, прикрученные к раме, обязательны, поскольку представляют собой основу съемной платформы.
• Съемная платформа позволяет в считанное время осуществить профилактику или ремонт агрегата.
• Оптимальная мощность двигателя, по отзывам владельцев, составляет около 6 лошадиных сил.
• Наиболее удобный размер ковша ориентирован на ширину захвата в пятьдесят сантиметров.
• Использование электродвигателя предусматривает обязательную защиту от снега.
• Чтобы подключиться к мотоблоку понадобятся соответствующие переходники.
• Толщина электропроводов должна быть достаточной настолько, чтобы без проблем выдерживать нагрузки.
• Изоляция проверяется на способность выдерживать воздействие низких температур.

Воспользовавшись подробными инструкциями и рекомендациями, вполне можно сделать собственными руками отличный снегоуборщик. Причем другого такого не будет ни у кого, и это становится ясно уже на первых этапах работы над агрегатом. Сколько займет времени сама работа, также зависит от мастера.

Зато, в конечном итоге, получится отличное устройство, и останется приличная сумма, сэкономленная на покупке готовой машины.Если же вы не располагаете лишним временем, то в данной статье мы расскажем о снегоуборщике Патриот от отечественного производителя, который прослужит вам долгие годы.

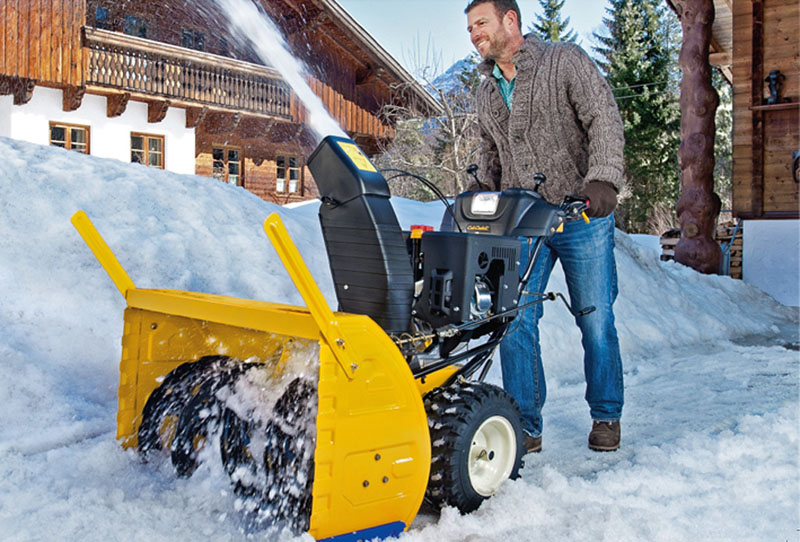

Виды снегоуборочных машин, какой лучше –бензиновый или электрический

Основная функция снегоуборочной машины – сбор снега и отбрасывание его в сторону на определенное расстояние. В основе конструкции лежит мотор, к которому подсоединен рабочий орган, представляющий собой шнек или ротор. В основном этими двумя узлами аппараты отличаются друг от друга.

Но есть и еще одно отличие: по способу перемещения. Снегоуборщики могут быть самоходными или с ручным управлением. Последние – это когда человек сам толкает аппарат и регулирует направление движения. Чаще всего самоходными бывают бензиновые снегоуборочные машины, потому что они мощнее. Но обо всем по порядку.

Самоходная модель

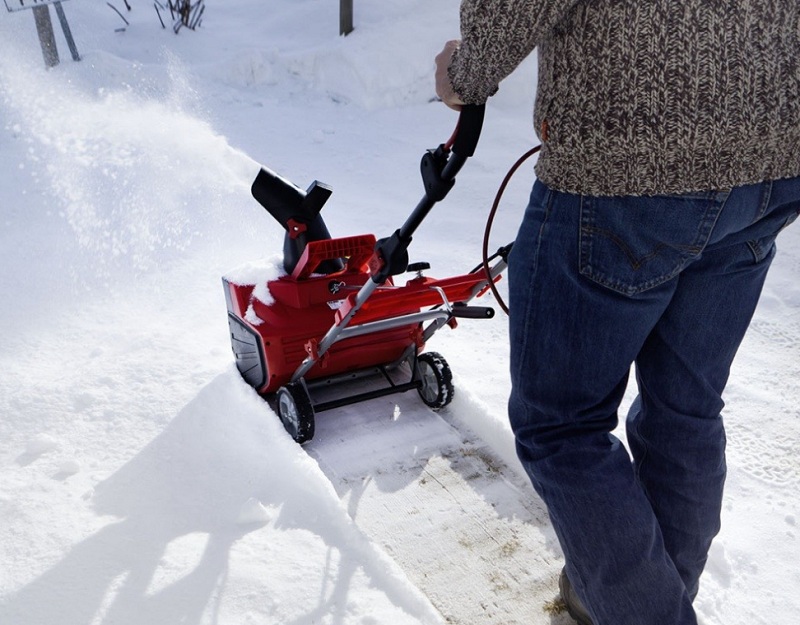

Электрический снегоуборщик

Обычно для этой конструкции используют электрический двигатель небольшой мощности, чтобы была возможность его подключения к сети переменного тока напряжением 220 В. То есть, подходить к изготовлению снегоуборочной машины для дома надо подходить с позиции удобства использования. А на загородных участках оптимальный вариант подключения – обычная розетка.

Плюсы	Минусы
Компактные размеры, удобные для пользования и хранения.	Нельзя очищать участки с большим снежным покровом. Толщина снега не должна превышать 30 см.
Используются для ежедневной уборки снега, который только что выпал.	Нельзя очищать наледь.
Высокая маневренность.	Размеры участка для чистки определяются длиною питающего кабеля.
Не выбрасывает угарные газы.	Трудность в использовании заключается не только в том, что приходится толкать сам прибор, но и снежную массу, которая скапливается перед приемным устройством аппарата.

Электрический тип

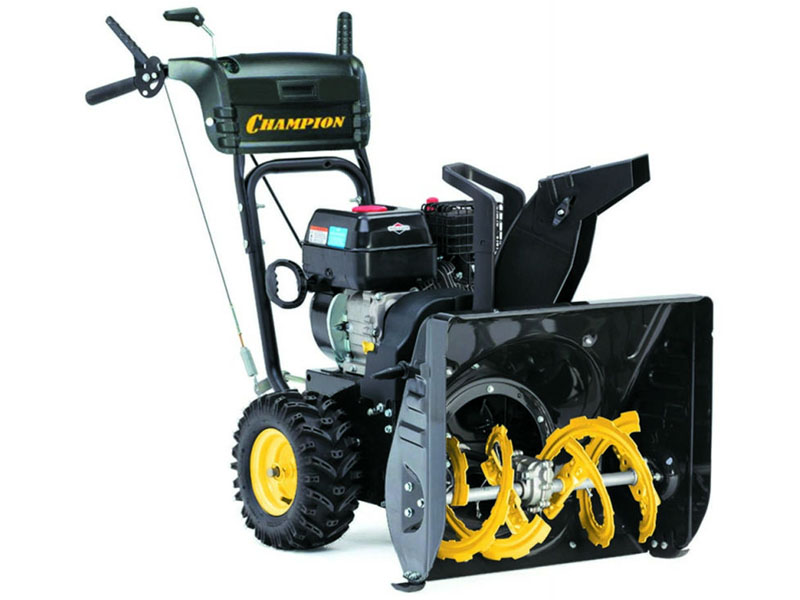

Бензиновые самоходные снегоуборочные машины

В основе их используется бензиновый двигатель, чаще от бензопилы или триммера.

Плюсы	Минусы
Высокая мощность	Сложная комплектация
Возможность очищать толстый снежный покров	Большие габаритные размеры
Можно очищать наледь	Большой вес аппарата
Неограниченные возможность перемещения, неограниченные питающим кабелем
Передвигаются самостоятельно, человек не испытывает нагрузок	Сложность ремонта
Высокая проходимость прибора, которому не страшны никакие сугробы

Бензиновый

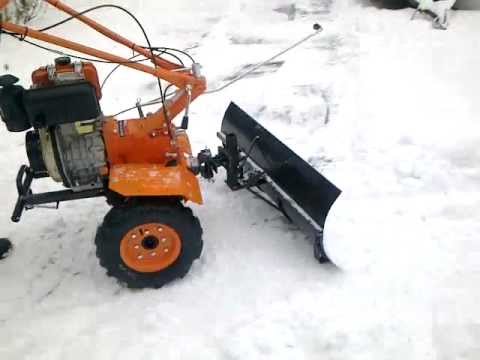

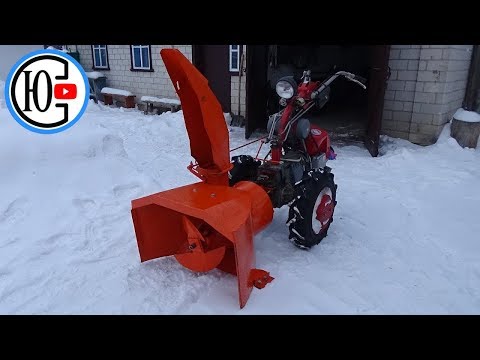

Снегоуборщик к мотоблоку

Третья разновидность, которую можно причислить к снегоочистителям своими руками. То есть, если в вашем хозяйстве на загородном участке есть мотоблок, которым вы пользуетесь в период весна-осень на огороде и в саду, то его можно приспособить и для очистки снега. Для этого всего лишь надо своими руками изготовить снегоотбрасыватель для мотоблока. Об этом ниже.

Итак, все разновидности снегоочистительных приборов обозначены. Остается лишь рассмотреть, как можно сделать каждый из них своими руками.

Снегоуборщик к мотоблоку, как отдельная единица

Шлифовальная машина – снегоуборщик из болгарки

Снегоуборщик из болгарки делается на основе деревянных санок, к которым крепится остальной механизм. В конструкции присутствуют: дефлектор, ротор и его кожух. Спереди крепится лист стали в форме лопаты. Болгарка играет роль привода, и отвечает за вращение лопастей.

Как работает это чудо техники? Оператор толкает сани, сгребая снег впереди себя. Снежок, попав на лопату, поступает к лопастям ротора и отбрасывается в сторону.

Принцип работы данного аппарата очень схож с механическим снегоуборщиком, о котором мы расскажем здесь.

Чем и из чего делать

Для сборки потребуется фанера, толщиной 20 мм, из которой будут сделаны сани и ручка. Листовой металл, 1–1,5 мм, пригодится для изготовления основных частей аппарата и сгребающей лопаты. Металлическая трубка маленькой толщины. Сварочный аппарат полуавтоматического типа. Дрель, лобзик и некоторые ручные инструменты.

Запчасти и сборка

Начнем с изготовления основания. Выпиливаем лобзиком две заготовки размером 610 на 100 мм, один из краев срезаем под 45 градусов. Потребуется два куска фанеры, с размером 370 на 50 мм, для их соединения.

Еще одна деталь, 370 на 100, в которой выпиливается полукруг по размерам корпуса. Полозья готовы, приступаем к созданию ручки

Из того же листа фанеры делаем два бруска шириной 50 мм и длинной под рост оператора.

Учтите, что ручка будет находиться под углом относительно полозьев. Ее длину можно измерить экспериментальным путем.

Прочное крепление рукояти обеспечат еще два бруска – подкоса, аналогичной ширины. Их длина зависит от угла наклона рукояти.

В данной статье содержатся полезные советы на тему того, какую бензопилу выбрать.

Перед приобретением трактора Бюлер стоит внимательно ознакомиться с его техническими характеристиками, которые находятся здесь //machinspec.com/selskoxozyajstvennaya/traktor/buhler.html.

Делаем скребок. Лист железа длинной 570 мм и шириной 150 мм. Сгибаем его таким образом, чтобы получилась лопата, с размером основания 370 мм, начальной высотой борта 100 мм и противоположной стороной 570 мм.

Приступим к изготовлению главных деталей. Из металла вырезаем полоску длинной 330 мм и шириной 250 мм. Получившуюся заготовку сворачиваем в кольцо. Закрепляем при помощи точечной сварки. Изготавливаем дно для поучившейся трубы и привариваем его на место.

Теперь нужно проделать 2 отверстия. Одно будет находиться в центре дна. Его диаметр должен ровняться выступающей части крышки редуктора болгарки. Другое отверстие располагается на боку. Его размеры 150 на 200 мм.

Делаем дефлектор, который отвечает за направление выброса. Он состоит из прямоугольной пластины 420 на 150 мм и двух боковых опор треугольной формы. Длинная сторона треугольника 420 мм высота 150 мм. В его основании придется выпилить полукруг для плотного прилегания к корпусу.

Ротор будет выглядеть, как диск с приваренными лопастями. Его диаметр 300 мм. Также потребуется выпилить 4 лопасти в виде прямоугольного треугольника, с высотой 100 мм и размером основания 277 мм. В центре диска сверлим отверстие 23 мм.

Заказать ротор лучше в токарной мастерской. Если будут малейшие ошибки в расчетах, повышенная вибрация быстро испортит редуктор.

Болгарку разбирать не придется. Единственное, что нужно сделать – найти 4 болта. Их диаметр и резьба должны совпадать с отверстиями редуктора шлифовальной машины. Только длина должна быть минимум в два раза больше.

• Собираем основание. Полозья скрепляем между собой при помощи заготовленных брусков. Прикручиваем на саморезы, один посередине, второй у конца со спилом. Используем тот же крепеж для присоединения ручек и подкосов. Сверху прикрепляем металлическую трубу, соединяя обе ручки.
• К ровным концам полозьев закрепляем лопатку. Для увеличения прочности используем болты с гайками.
• Прикрепляем точечной сваркой дефлектор, над боковым отверстием корпуса.
• Присоединяем болгарку к корпусу с помощью удлиненных болтов редуктора. Уместно будет дополнительное крепление. Его делаем из тонких полос металла. Сгибаем в полукольцо, надеваем на инструмент, и привариваем ко дну корпуса.

На посадочную шайбу болгарки надеваем ротор и закручиваем прижимную гайку.
Привариваем к корпусу по два уголка с каждой стороны. Их, в свою очередь, прикручиваем к полозьям так, чтобы корпус плотно встал на передний брусок.

Все запчасти получившейся снегоуборочной машины следует покрыть краской. Это поможет продлить срок их службы. Как вы могли уже заметить в результате вы получите агрегат внушительных размеров, но если вы обладатель небольшой территории, то лучше сконцентрируйтесь на сборке мини снегоуборщика своими руками, ведь его гораздо легче собрать, а после использования заложить в дальний угол гаража.

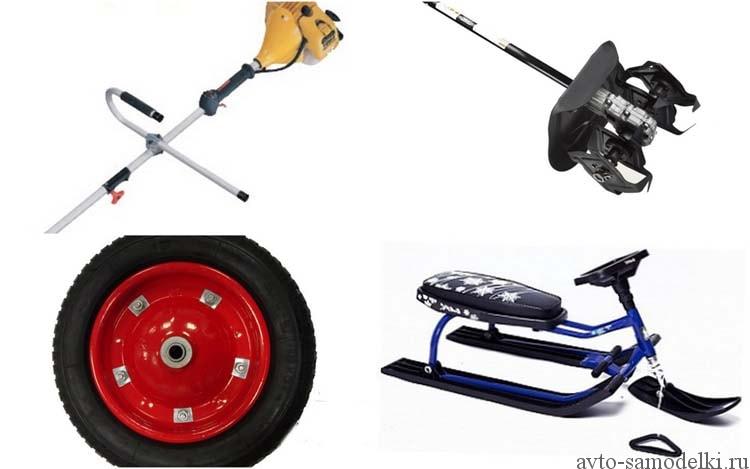

Материалы для изготовления:

• Детский снегокат.
• Триммер (автор использовал Parther t281).

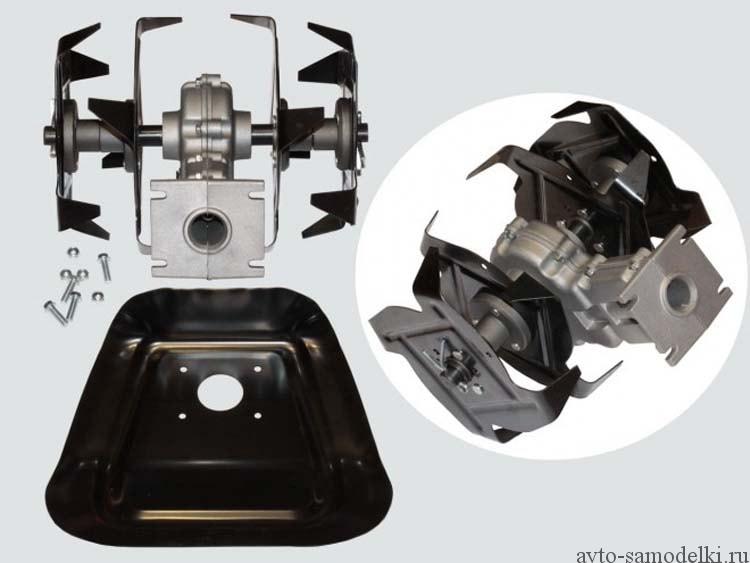

• Насадка-рыхлитель с редуктором.
• Колеса от садовой тачки — 2 шт.
• Цепь.
• Ножка от офисного стула.
• Ручка от руля велосипеда на тормоза.

Весь процесс изготовления представлен на фото.

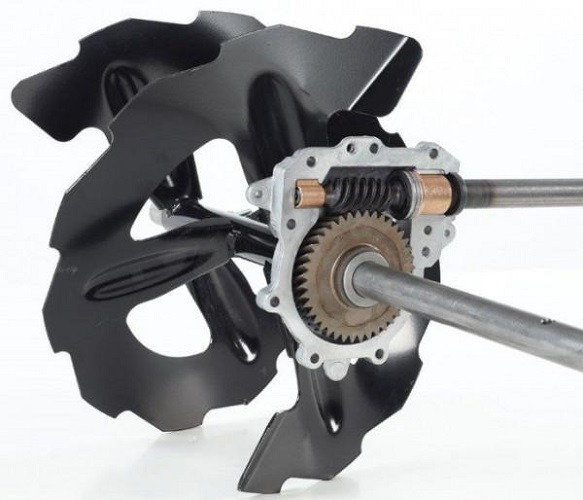

Первым делом разбираем насадку-рыхлитель.

Крепление от грунтозацепов нужно закрепить на дисках колёс.

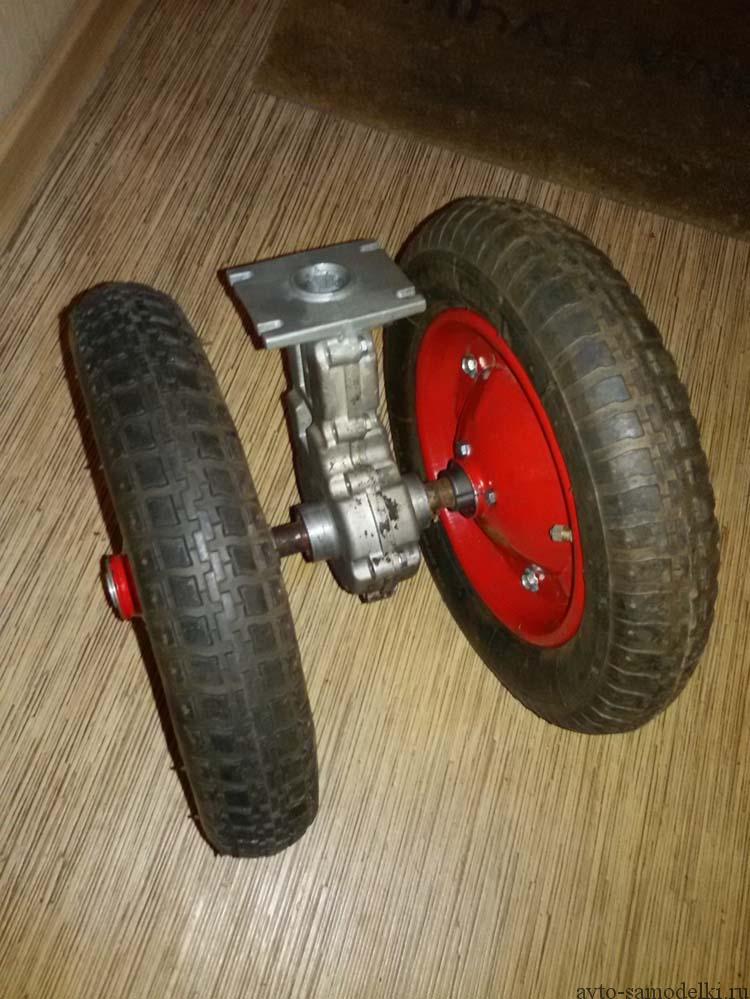

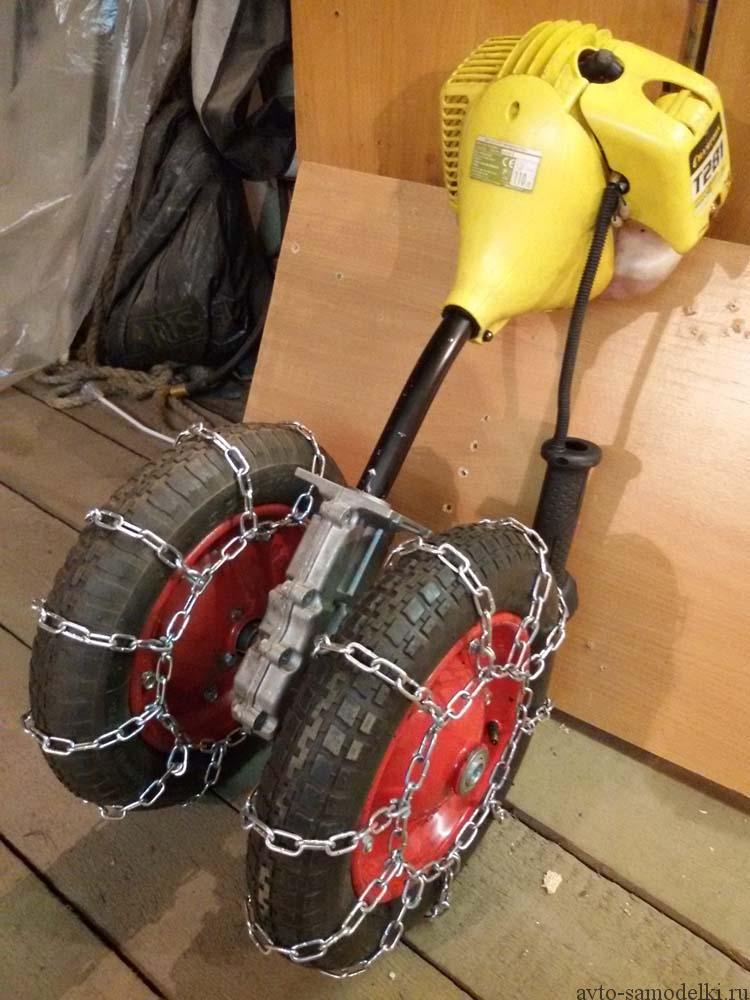

Получился редуктор с парой колёс.

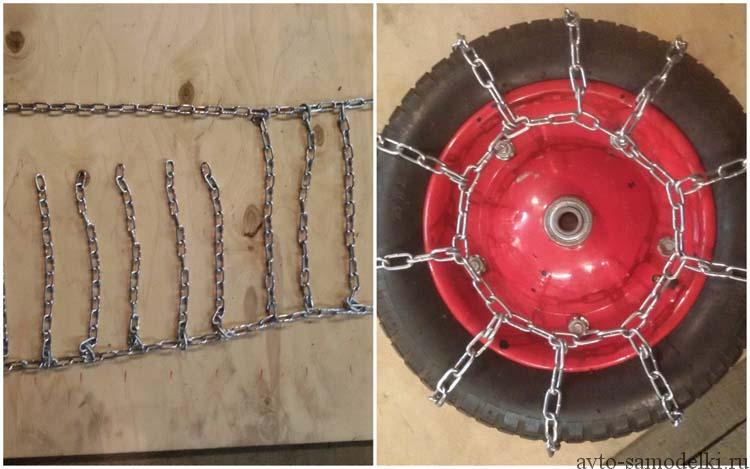

Чтобы колёса не буксовали по снегу, одеваем цепи.

Укорачиваем штангу триммера и приводной трос.

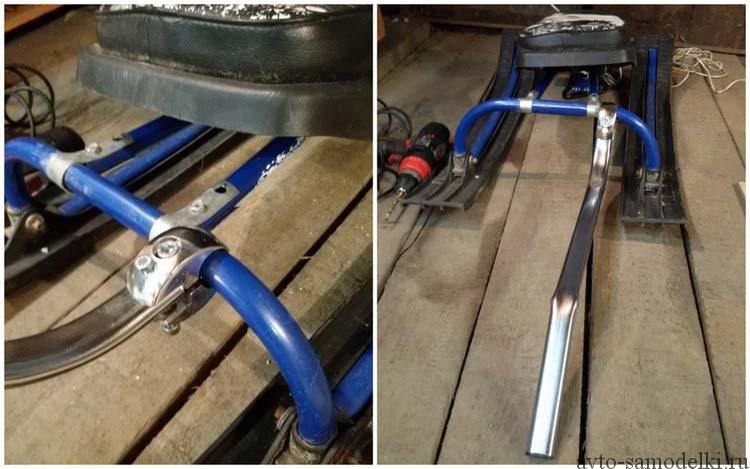

Крепление для редуктора делаем из ножки стула. К раме крепим с помощью вот такого крепления.

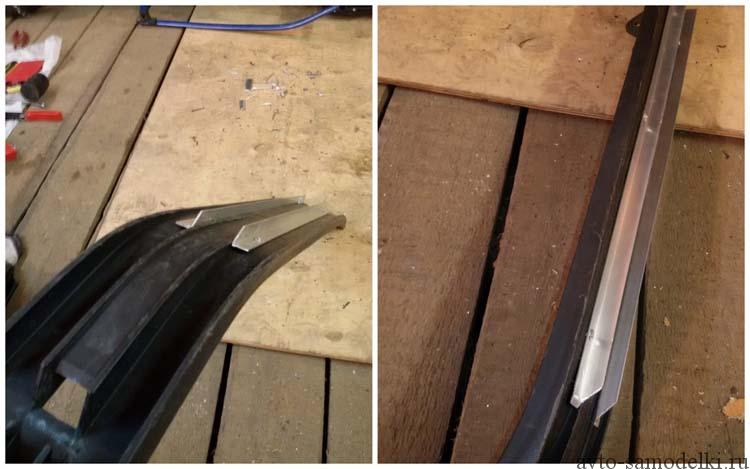

Лыжи можно усилить алюминиевым уголком.

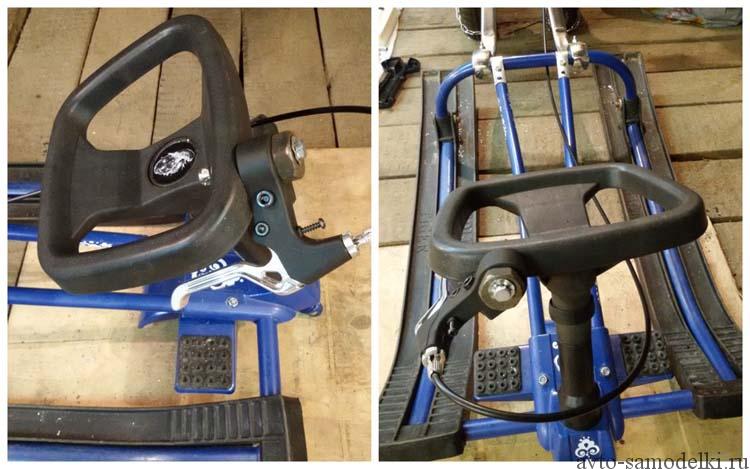

Ручка газа, сделана из велосипедной ручки тормоза.

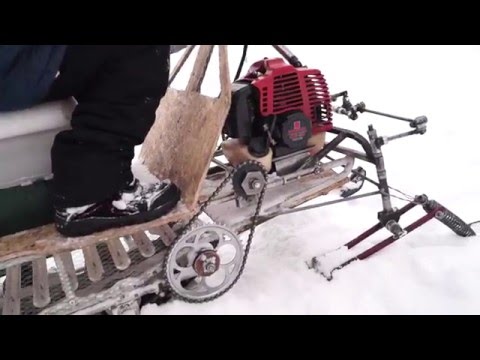

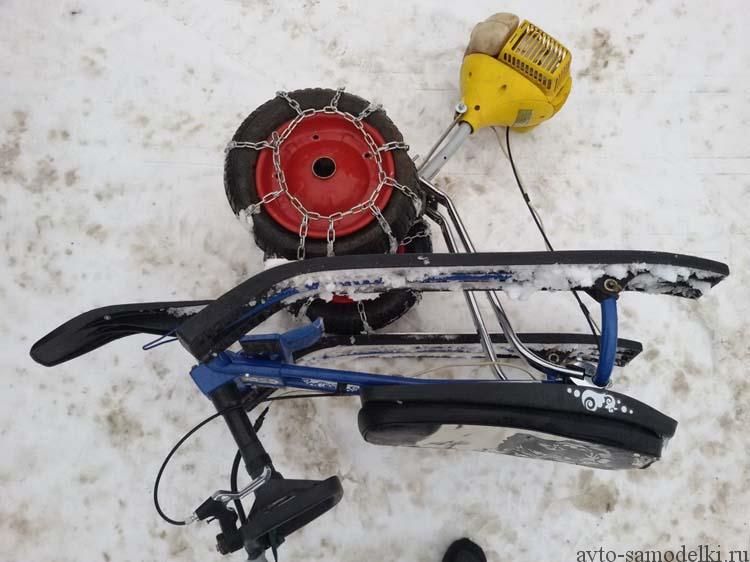

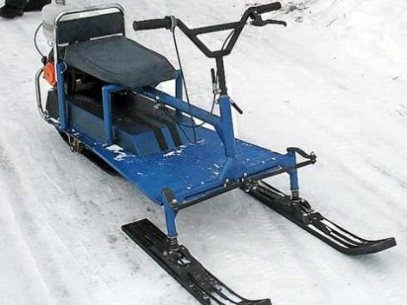

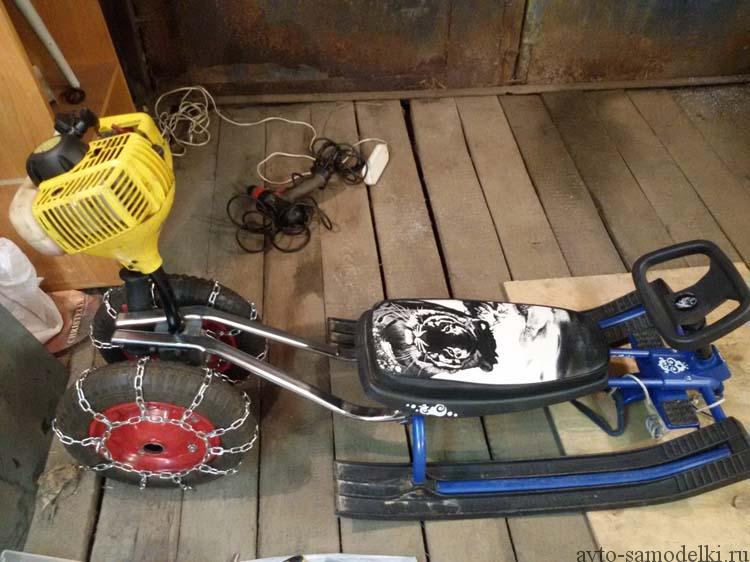

Вот такой получился снегокат с мотором от триммера, отличное развлечение для детей.

Конструкция разборная, легко помещается в багажник автомобиля.

Видео автора самоделки с испытаниями самодельного снегоката, прилагается.

Зимой передвижение затрудняется, потому нужен универсальный транспорт для езды по сугробам. Используя подручные средства, можно приступить к конструированию снегохода. При грамотном подходе самодельный снегокат станет незаменимым помощником зимой.

Начать сборку конструкции можно после разработки чертежей. От их точности зависит надёжность будущего транспортного средства.

Изготовить снегоход можно, взяв за основу одну из бензопил:

• Дружба. Выполняет роль силовой установки. Получится несложное устройство без лишних деталей. Такой транспорт будет иметь достаточно большую массу при незначительно мощности, также отсутствуют кожухи безопасности. Двигатель пилы имеет мощность 1 кВт, работает на бензине. Вес инструмента 12 килограмм;
• Урал. Более надёжный вариант с большей мощностью и меньшим весом. Инструмент экологичный, работает даже при минусовых температурах. Двухтактный двигатель пилы с мощностью 3,6 кВт. Масса инструмента 11,7 килограмм;
• Штиль. Преимущество данной пилы в экологической чистоте и низком уровне издаваемого шума.

Определившись с бензопилой, можно взяться за конструирование снегоходной машины.

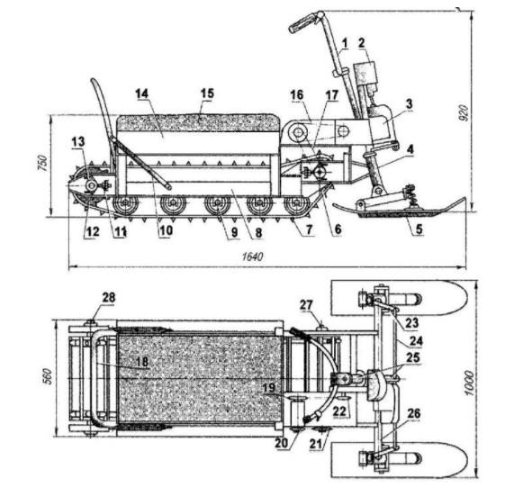

Конструкция состоит из таких деталей:

1. Руля;
2. Бачка под топливо;
3. Силовой установки бензоинструмента;
4. Втулки стойки рулевой лыжи (две трубы с диаметром 30 см);
5. Управляющей лыжи;
6. Гусеничного зубчатого колеса;
7. Гусеничного полотна;
8. Опорной основы;
9. Опорного катка;
10. Подкоса спинки-ограничителя;
11. Натяжителя гусеничного полотна;
12. Зубчатого колеса натяжения гусеничной ленты;
13. Подшипника;
14. Багажника;
15. Водительского места;
16. 1-й части цепной передачи;
17. 2-й части цепной передачи;
18. Держателя спинки водительского места;
19. Ведомой звёздочки 1-й передачи;
20. Ведущей звёздочки 2-й передачи;
21. Звёздочки под 2-ю ступень цепной передачи;
22. Звёздочки под 1-ю ступень цепной передачи;
23. Рычага поворотного кулака;
24. Тягового рулевой рейки;
25. Сошки с рулевым валом;
26. Балки переднего моста;
27. Вала крепления гусеницы;
28. Оси натяжения гусеничной ленты.

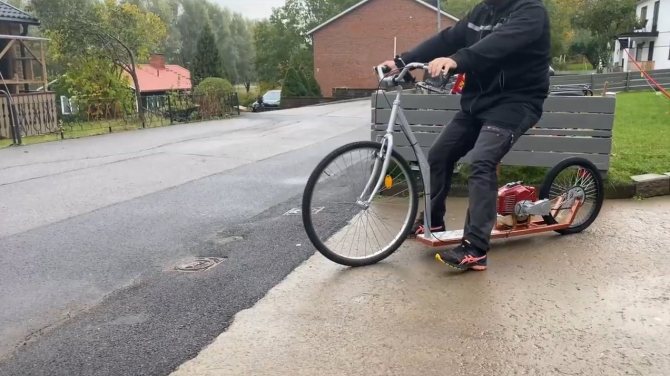

Простой и надежный самокат с мотором от бензо-триммера

Приветствую всех любителей помастерить, предлагаю к рассмотрению инструкцию по изготовлению простого бензинового самоката. Мотор автор использовал от бензотриммера, к нему можно купить понижающий редуктор, на который устанавливается звездочка под цепную передачу. Подобные редуктора имеют название редуктор t8f, заказать из можно из Китая. Колеса автор использовал от велосипеда, самоделка разгоняется до 40 км/ч, чего вполне достаточно для такой легкой и небольшой техники. Конечно, если покрутить карбюратор, можно выжать из двигателя и более высокую мощность и обороты. Если самоделка вас заинтересовала, предлагаю рассмотреть ее более детально!

Список материалов:

— мотор от бензокосы; — редуктор t8f; — профильные трубы; — цепь и звездочки; — колеса от велосипеда и части рамы; — листовой металл для пола; — стальные пластины; — болты, гайки, пластиковые стяжки и пр.Список инструментов: — сварочный аппарат; — болгарка (УШМ); — дрель; — краска по металлу. Процесс изготовления самоделки:

Шаг первый. Установка ведомой звездочки

Ведомую звездочку ставим на заднее колесо, она приваривается намертво. Подобные звездочки можно заказать из Китая вместе с цепями. Что касается езды накатом, то у нас для этого предусмотрено центробежное сцепление.

Шаг второй. Нарезаем материал и свариваем раму

Также автор приварил к раме стальные пластины, которые понадобятся для крепления двигателя. Рулевое управление автор использовал готовое, для этого от старого велосипеда была срезана передняя часть рамы.

Шаг третий. Устанавливаем двигатель

Крутящий момент от вала мотора поступает на редуктор T8F, а он уже снижает обороты и увеличив крутящий момент, передает его через цепь на заднее колесо. Как итог, самокат получается довольно тяговитый, но не очень быстрый. Ну, здесь уже можно поиграть с передаточными соотношениями.

Шаг четвертый. Сидение и доработка рамы

Завариваем все открытые торцы труб, чтобы туда не набивалась грязь, и все хорошо зачищаем болгаркой.

Шаг пятый. Покраска, сборка, испытания

Самокат готов, заводим мотор и можно ехать. Разгоняется самоделка без проблем, прекрасно едет накатом. Конечно, скорость езды небольшая, но для безопасной езды, которая приносит удовольствие и пользу, этого вполне достаточно.

На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

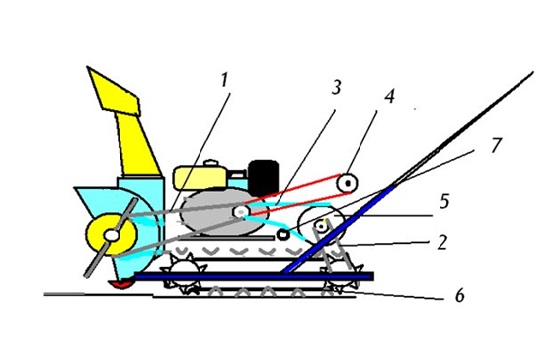

Схема механического устройства

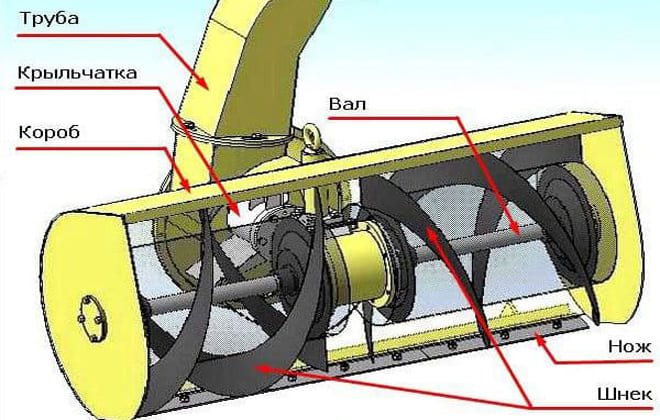

Устройство снегоуборщика довольно просто и имеет в основе несущую раму. На нее монтируются двигатель, снегозахватывающий ковш, рукоятки.

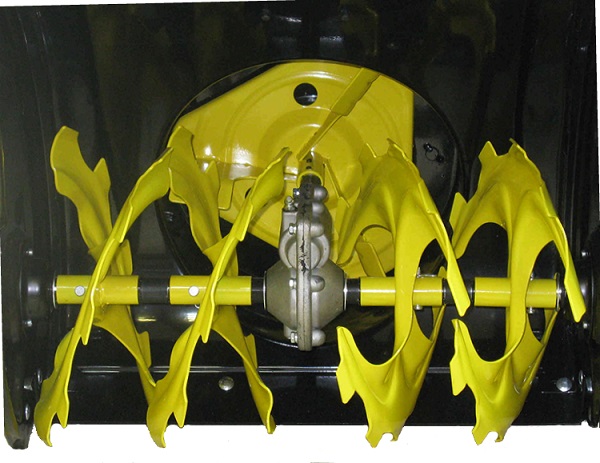

Главной рабочей деталью является шнек, который, вращаясь, собирает и перемещает снег к крыльчатке, где снежная масса захватывается лопастями и подается сначала в полость механизма, а затем в выбросную трубу.

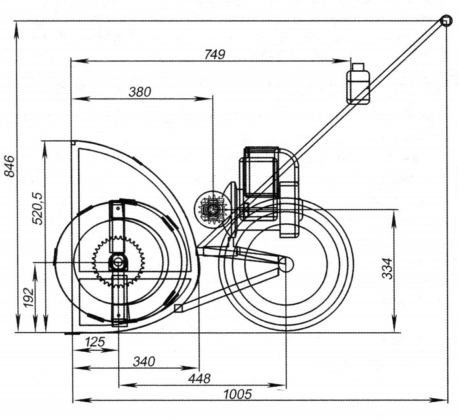

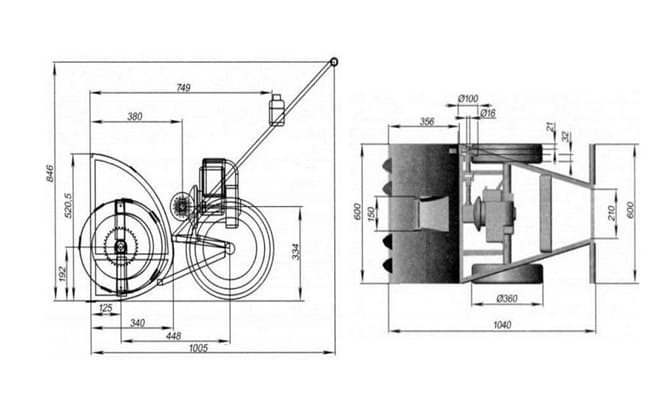

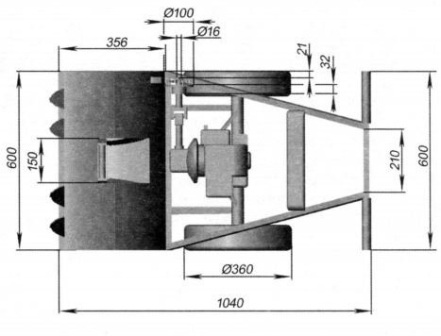

Схема самодельного снегоуборщика наглядно демонстрирует устройство агрегата.

Схема -1

Самый простой снегоуборщик – одноступенчатый. Захват и отброс снега у снегоуборщиков Чемпион 656, lux 163, Патриот осуществляется только вращающимся шнеком. В двухступенчатых конструкциях шнек дополнен металлической пластинкой-лопаткой (ротором), прикрепленной посередине приводного вала.

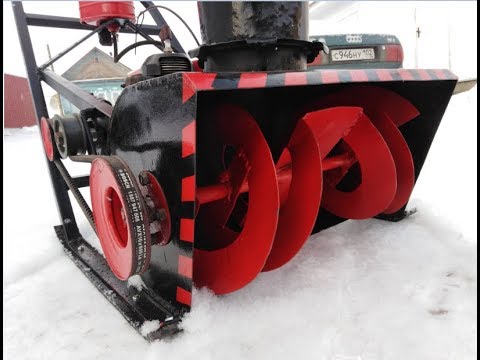

Видео: Самодельный роторный уборщик снега

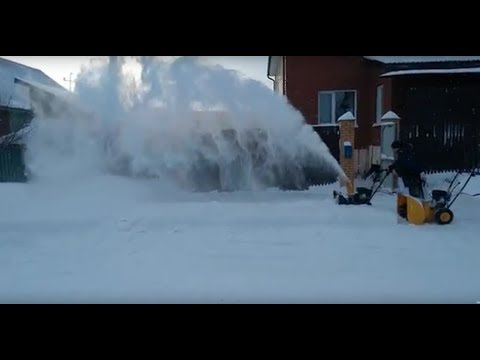

Более подробно о роторном снегоуборщике смотрите на видео:

Эта конструкция применяется для уборки больших объемов снега и обеспечивает его выброс на расстояние до 12 м.

Мощность двигателя определяет тип снегоуборщика:

• Ручной, механический. Двигатель мощностью в 2,5-5 л.с. приводит в действие рабочие детали, а продвижение агрегата идет за счет прилагаемой пользователем физической силы. Снегоуборщик механический своими руками сделать проще всего.
• Любопытно, что “механическим снегоуборщиком” называется также пластиковая лопата с ручкой в виде металлической скобы, снабженная с обратной стороны усиливающими ребрами жесткости, с прикрепленным к лицевой стороне вращающимся шнеком.
• Если держать правильный наклон лопаты, чтобы шнек не висел в воздухе, а именно вращался, такой вариант “мотолопаты” без двигателя весьма эффективен для уборки не утрамбованного снега (до 10 см) на небольших площадях, особенно в труднодоступных местах.

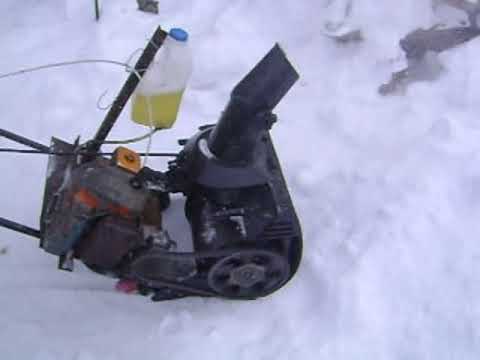

• Самоходный. Достаточно мощный двигатель, от 10 л.с., обеспечивает работу оборудования и движение колес или гусениц.

Гусеничный снегоуборщик

Гусеничная мини-техника

При нагрузке на глубоком снегу предпочтительнее гусеничный ход. Снегоуборщик своими руками на гусеничном ходу несложно сделать из гусеничной радиоуправляемой детской машины. Подойдет и минитрактор на гусеничном ходу.

Такую конструкцию можно оснастить фарами, веб-камерой и управлять ею дистанционно (пультом). Снегоуборочная мини-техника на гусеничном ходу считается наиболее производительной.

Сборка шнекового снегоочистителя

Снегометы, в основе которых используется шнек, являются самыми мощными и способными справляться даже с обледенелым снегом. К тому же шнек чаще всего используется в самоходных снегоуборочных машинах.

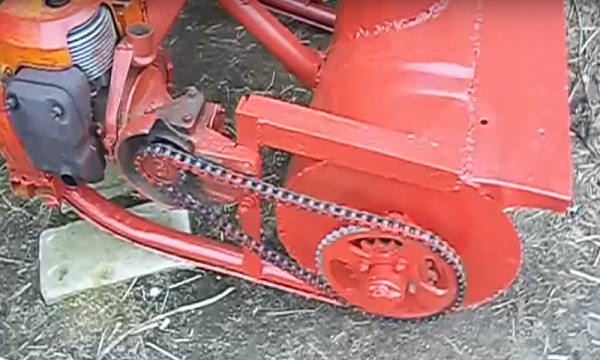

На базе бензопилы

Изготавливается данная снегоуборочная машина своими руками достаточно просто. Поскольку она будет работать от двигателя бензопилы, то потребуется несколько дополнительных деталей для цепного привода. Для этих целей можно использовать переднюю и заднюю звездочки от мотоцикла, а также цепь от него.

Как изготавливается рама и шнек, было описано выше. К раме приделывается длинная рукоятка. На вал шнека с правой стороны устанавливается большая звездочка от мотоцикла, а на вал двигателя бензопилы – маленькая. Далее, бензопила устанавливается на раме, после чего на звездочки одевается и натягивается цепь. Для управления двигателем тросик газа выводится на рукоятку, прикрепленную к раме.

Ниже приведены чертежи самоделки на шасси, где в качестве основной части привода применяется бензопила.

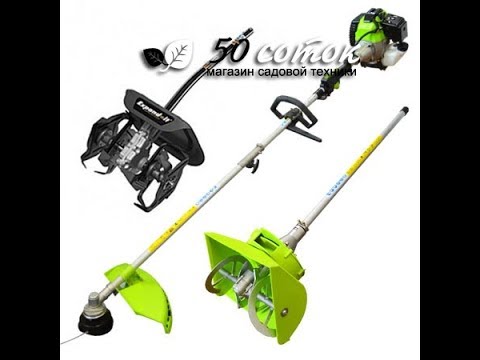

На базе триммера

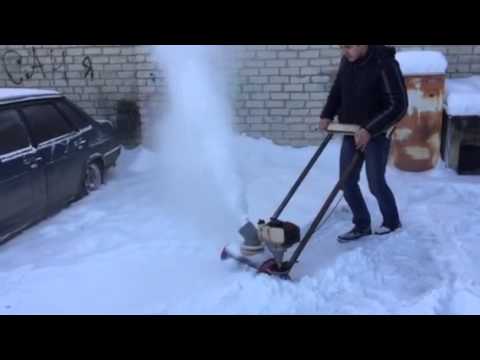

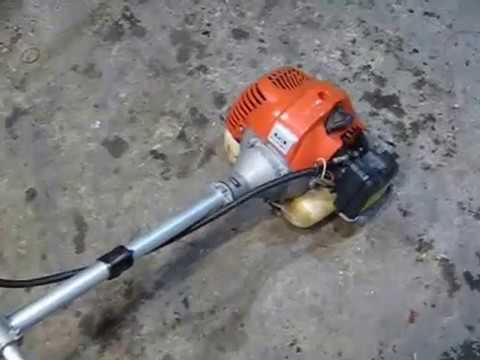

Чтобы изготовить шнековый снегоуборщик из электрического триммера или из бензокосы, потребуется установка редуктора: он будет служить для передачи вращательного движения от вала триммера на вал шнека.

Но здесь есть один нюанс. Редуктор для данного типа агрегатов стоит достаточно дорого, и покупать его для изготовления приставки к триммеру нецелесообразно. Поэтому на базе последнего изготавливают снегоуборочники роторного типа, о которых будет говориться далее.

На базе мотокультиватора (мотоблока)

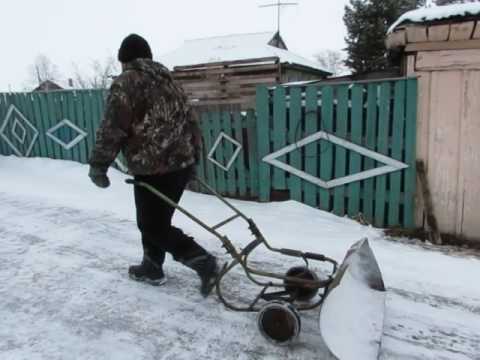

Самым простым дополнением к мотоблоку является отвал для снега.

Самодельная снегоуборочная насадка (лопата) на мотоблок прикручивается к раме агрегата, после чего он превращается в небольшой бульдозер.

Совет! Вместо отвала к передней части рамы мотоблока или мотокультиватора можно прикрепить шнек, в результате чего вы получите снегоуборочную самоходную машину. Данная приставка для мотоблока в случае ненадобности легко отсоединяется от основного агрегата.

Ниже приведена схема, на которой хорошо видна конструкция снегоуборщика на базе культиватора.

Схема расшифровывается следующим образом.

1. Привод снегоуборщика, соединяющий двигатель со шнеком.
2. Привод гусеницы.
3. Ремень привода.
4. Ролик (паразитный) для обеспечения заднего хода.
5. Промежуточный вал.
6. Ролик для натяжки ремня. Благодаря ему обеспечивается движение агрегата вперед.

Самоходный снегоуборщик значительно облегчает уборку снега, особенно на больших территориях, где использование аппарата на лыжах, толкаемого оператором, требует больших затрат физических сил последнего.

Как сделать

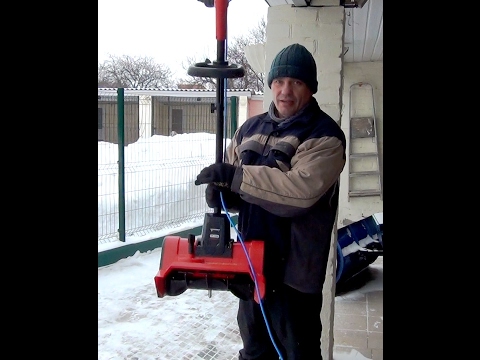

Сделать снегоуборщик из триммера в гараже можно, если следовать инструкции:

1. Если кожухом будет все же пивная бочка, то от ее нужно отрезать часть толщиной 15 см. Понадобится часть с дном.
2. Посередине дна сделать отверстие. Через него будет проходить рабочий вал, поэтому надо учесть соответствие диаметров детали и отверстия. На вал в дальнейшем будет монтироваться насадка с лопастями. Вокруг необходимо сделать несколько отверстий для фиксации редуктора.
3. Теперь время оборудовать дефлектор. Через него снег будет перекидываться подальше от инструмента. На корпусе вырезать отверстие размером 10 см. Дополнительно из стального листа надо вырезать полукруг. Последнюю деталь используют в качестве заглушки, которую приваривают к лицевой части улитки (отрезка трубы) на ⅓ длины. Выход дефлектора должен располагаться в центре передней заглушки.
4. Следующим этапом является изготовления ротора. В основе этой детали лежит дисковый нож триммера. К нему приваривают лопасти из стального листа. Лопасти должны быть одинакового размера, расхождения даже на миллиметр должны отсутствовать, иначе будет наблюдаться дисбаланс в работе снегоуборочной машины. Оптимальные размеры лопастей — 25*10 см.
5. Патрубок можно сделать из гнутой стали. Оптимальная высота 10 см.
6. Последняя деталь, которую нужно изготовить своими руками, — лопатка. Ее размеры — 30*40 см. С каждой боковой стороны нужно сделать бортики высотой 2 см. Расположить лопатку нужно внизу корпуса.

Сборка

После того как все детали сделаны, необходимо переходить к сборке. В первую очередь нужно соединить все элементы дефлектора:

1. К отверстию прикрепить патрубок. Фиксировать деталь нужно путем приваривания.
2. К патрубку крепят колено (длина этих 2 деталей должна быть одинаковой). Если же патрубок сделать круглым, то в качестве колена может служить отрезок трубы, и тогда можно упростить процесс изготовления снегоуборочной машины.

Теперь можно переходить к сборке всего снегоочистителя. Делать это нужно в следующей последовательности:

• редуктор крепят к улитке;
• на вал, который расположен внутри корпуса, надевают снегоуборочную насадку на триммер;
• установить роторную (или шнековую) систему на раму.

Шнековый механизм

Шнековая система является более продуктивной по сравнению с роторной. Состоит она из винтовых дисковых ножей. Принцип работы системы заключается в следующем. Когда шнек вращается, ножи режут траву (или снег), а витки спирали двигают образовавшуюся массу к центру корпуса. Из этой части трава с помощью лопатки выталкивается через дефлектор. Аналогичным образом система будет выкидывать и снег, причем на расстояние 3 м от снегоуборочной машины.

Такая система имеет недостатки. В частности, для обеспечения подобного результата инструмент должен обладать достаточной мощностью. Это нужно учитывать еще на этапе выбора бензокосы.

Сварную конструкцию можно приобрести уже в готовом виде, а затем просто прикрепить к самоделке.

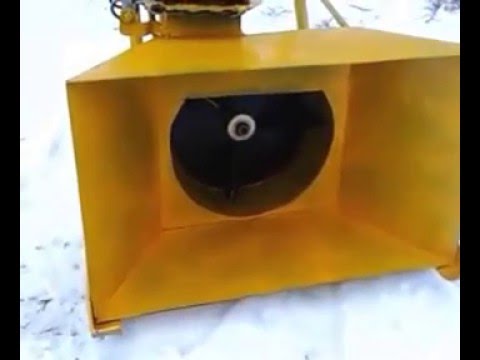

Роторный механизм

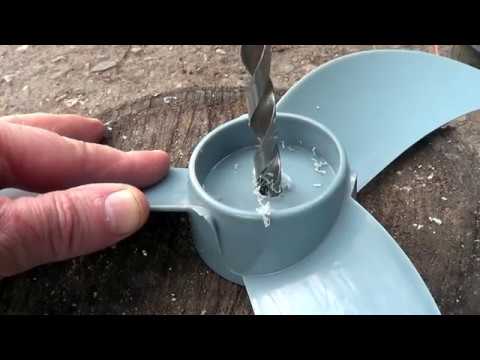

Ротор для бензокосы имеет одно несомненное преимущество — простота сборки. Основная часть при этом не нуждается в переделке. Дополнительно необходимо изготовить и надеть на устройство только крыльчатку.

Такая система способна выбрасывать собранный снег на 6 м в сторону.

Роторное устройство для уборки снега будет эффективным только на рыхлом и свежем снежном покрове. Связано это с тем, что льдинки и твердый снег могут заклинить лопасти ротора.

Шлифовальная машина – снегоуборщик из болгарки

Снегоуборщик из болгарки делается на основе деревянных санок, к которым крепится остальной механизм. В конструкции присутствуют: дефлектор, ротор и его кожух. Спереди крепится лист стали в форме лопаты. Болгарка играет роль привода, и отвечает за вращение лопастей.

Как работает это чудо техники? Оператор толкает сани, сгребая снег впереди себя. Снежок, попав на лопату, поступает к лопастям ротора и отбрасывается в сторону.

Принцип работы данного аппарата очень схож с механическим снегоуборщиком, о котором мы расскажем здесь.

Чем и из чего делать

Для сборки потребуется фанера, толщиной 20 мм, из которой будут сделаны сани и ручка. Листовой металл, 1–1,5 мм, пригодится для изготовления основных частей аппарата и сгребающей лопаты. Металлическая трубка маленькой толщины. Сварочный аппарат полуавтоматического типа. Дрель, лобзик и некоторые ручные инструменты.

Запчасти и сборка

Начнем с изготовления основания. Выпиливаем лобзиком две заготовки размером 610 на 100 мм, один из краев срезаем под 45 градусов. Потребуется два куска фанеры, с размером 370 на 50 мм, для их соединения.

Еще одна деталь, 370 на 100, в которой выпиливается полукруг по размерам корпуса. Полозья готовы, приступаем к созданию ручки

Из того же листа фанеры делаем два бруска шириной 50 мм и длинной под рост оператора.

Учтите, что ручка будет находиться под углом относительно полозьев. Ее длину можно измерить экспериментальным путем.

Прочное крепление рукояти обеспечат еще два бруска – подкоса, аналогичной ширины. Их длина зависит от угла наклона рукояти.

В данной статье содержатся полезные советы на тему того, какую бензопилу выбрать.

Перед приобретением трактора Бюлер стоит внимательно ознакомиться с его техническими характеристиками, которые находятся здесь //machinspec.com/selskoxozyajstvennaya/traktor/buhler.html.

Делаем скребок. Лист железа длинной 570 мм и шириной 150 мм. Сгибаем его таким образом, чтобы получилась лопата, с размером основания 370 мм, начальной высотой борта 100 мм и противоположной стороной 570 мм.

Приступим к изготовлению главных деталей. Из металла вырезаем полоску длинной 330 мм и шириной 250 мм. Получившуюся заготовку сворачиваем в кольцо. Закрепляем при помощи точечной сварки. Изготавливаем дно для поучившейся трубы и привариваем его на место.

Теперь нужно проделать 2 отверстия. Одно будет находиться в центре дна. Его диаметр должен ровняться выступающей части крышки редуктора болгарки. Другое отверстие располагается на боку. Его размеры 150 на 200 мм.

Делаем дефлектор, который отвечает за направление выброса. Он состоит из прямоугольной пластины 420 на 150 мм и двух боковых опор треугольной формы. Длинная сторона треугольника 420 мм высота 150 мм. В его основании придется выпилить полукруг для плотного прилегания к корпусу.

Ротор будет выглядеть, как диск с приваренными лопастями. Его диаметр 300 мм. Также потребуется выпилить 4 лопасти в виде прямоугольного треугольника, с высотой 100 мм и размером основания 277 мм. В центре диска сверлим отверстие 23 мм.

Заказать ротор лучше в токарной мастерской. Если будут малейшие ошибки в расчетах, повышенная вибрация быстро испортит редуктор.

Болгарку разбирать не придется. Единственное, что нужно сделать – найти 4 болта. Их диаметр и резьба должны совпадать с отверстиями редуктора шлифовальной машины. Только длина должна быть минимум в два раза больше.

• Собираем основание. Полозья скрепляем между собой при помощи заготовленных брусков. Прикручиваем на саморезы, один посередине, второй у конца со спилом. Используем тот же крепеж для присоединения ручек и подкосов. Сверху прикрепляем металлическую трубу, соединяя обе ручки.
• К ровным концам полозьев закрепляем лопатку. Для увеличения прочности используем болты с гайками.
• Прикрепляем точечной сваркой дефлектор, над боковым отверстием корпуса.
• Присоединяем болгарку к корпусу с помощью удлиненных болтов редуктора. Уместно будет дополнительное крепление. Его делаем из тонких полос металла. Сгибаем в полукольцо, надеваем на инструмент, и привариваем ко дну корпуса.

На посадочную шайбу болгарки надеваем ротор и закручиваем прижимную гайку.
Привариваем к корпусу по два уголка с каждой стороны. Их, в свою очередь, прикручиваем к полозьям так, чтобы корпус плотно встал на передний брусок.

Все запчасти получившейся снегоуборочной машины следует покрыть краской. Это поможет продлить срок их службы. Как вы могли уже заметить в результате вы получите агрегат внушительных размеров, но если вы обладатель небольшой территории, то лучше сконцентрируйтесь на сборке мини снегоуборщика своими руками, ведь его гораздо легче собрать, а после использования заложить в дальний угол гаража.
