7 способов, как спрятать трубы в ванной комнате

Способы маскировки стояка

Так как же можно закрыть стояк в ванной? Сделать это можно самыми разнообразными способами:

• Маскировка в стенах. Таким способом можно скрыть стояк только на этапе его монтажа. И работы весьма непростые и трудоёмкие, будьте готовы к этому. Сначала нужно составить и перенести на стену схему расположения всех коммуникаций. Затем с помощью перфоратора следует сделать углубления, незначительно превышающие диаметр труб. Далее в штробы укладываются трубы. Затем желательно всю поверхностьзакрыть гипсокартонным листом, ДСП, фанерой или панелями ПВХ, чтобы сделать своеобразную фальш-стену. Заполнять углубления бетоном не рекомендуется, при поломках и демонтаже вы можете сильно повредить стояк.
• Шкаф. Да, скрыть стояк можно в шкафу. Причём вы можете как приобрести готовый предмет мебели с отсутствующей задней стенкой и прорезями в полках, так и сделать его самостоятельно из обычного. Вам нужно будет демонтировать заднюю часть. Затем с помощью коронки и дрели сделайте отверстия в полках соответствующего трубам диаметра. Такой способ позволит не только скрыть стояк, но и обеспечить дополнительное место для хранения средств или предметов гигиены.
• Короб является наиболее распространённым способом маскировки коммуникаций. Он удобен тем, что вы можете приобрести в магазине сантехники готовую конструкцию нужных размеров. Она проста в установке, так что её монтаж не составит труда. Кроме того, есть разные варианты форм и конфигураций: треугольные, закруглённые, прямоугольные коробы, а также состоящие из одного или нескольких уровней.
• Гипсокартонная перегородка. Чтобы смонтировать её, нужно сначала установить прочный каркас, который обычно изготавливается из оцинкованных профилей. Хотя некоторые используют деревянные брусья, но этот материал требует дополнительной обработки влагозащитными и противогрибковыми средствами. Далее на каркас крепятся с помощью саморезов и сами гипсокартонные листы, причём желательно использовать влагостойкие, так как влажность в ванной комнате значительно повышена. Следующий этап – это отделка. Можно использовать разные материалы, но наиболее практичными и предпочтительными будут панели ПВХ и керамическая плитка.
• Конструкция из пластиковых панелей. Пластиковые панели практичные, недорогие, влагостойкие, лёгкие и относительно простые в монтаже, так как имеют удобные стыки. Но единственный недостаток их использования – это полное отсутствие шумоизоляции, через них будут проникать любые звуки. Если это вас не смущает, то приступайте к работам. Сначала установите каркас, который может изготавливаться так же, как и для гипсокартонной перегородки. Но в данном случае желательно использовать именно металлопрофиль. На него установите пластиковые панели. Места стыков можно замаскировать уголками.
• Роллетные ставни позволят не только скрыть от глаз все коммуникации, но и оставить беспрепятственный доступ к ним. В любой момент вы сможете отодвинуть ставню, чтобы, например, открыть или закрыть вентиль или устранить возникшие неполадки. Роллеты устанавливаются в направляющие. При этом сам стояк должен располагаться в углублении, чтобы он не мешал перемещению ставень. А по краям такого углубления как раз монтируется каркас будущей конструкции. В настоящее время можно приобрести специальные рольставни, предназначенные для ванных и туалетных комнат. Они не только играют роль маскировки, но ещё и выполняют гидро- и шумоизоляционные функции, так как оснащаются дополнительным внутренним покрытием.

Особенности выбора

Вначале следует определиться с материалом. Стальной люк лучше размещать в местах с пониженной влажностью. Пластиковый или алюминиевый (размеры их одинаковы) можно устанавливать в любых помещениях, они выдержат различную температуру и агрессивность среды.

При выборе следует обращать внимание на:

• Прочность.
• Материал.
• Влагостойкость.
• Возможность облицовывать иными материалами.
• Расположение дверей (как открываются).
• Размер.
• Износоустойчивость и ударопрочность.

Главные требования по устойчивости предъявляют к потолочным, напольным конструкциям. Напольные люки должны являться стойкими к внешним воздействиям, обладать прочным механизмом и иметь дополнительное обеспечение, звукоизоляцию. Дверцы потолочных моделей должны быть легкими, с предусмотренным способом закрытия (чтобы нечаянно не раскрылись). Такие люки чаще применяются в коммерческих помещениях, гаражах.

Как сделать короб из гипсокартона

Закрыть трубы в туалете можно сделав короб из гипсокартона. Это, пожалуй, самое популярное решение. Все потому, что технология очень пластична, спрятать можно трубы любой конфигурации. Еще один приятный бонус — множественные варианты отделки: уложить плитку на клей, выровнять поверхность шпаклевкой, после покрасить или поклеить обои.

Короб для труб в туалете может быть вертикальным или горизонтальным — сути это не меняет

Особенности

Если вы выбрали такой закрыть трубы в туалете, существует несколько моментов, которые необходимо учесть. Первый — ко всем ключевым узлам — счетчикам, фильтрам и т.д. необходимо иметь доступ. К запорным кранам желательно чтобы доступ был быстрым. Есть несколько вариантов:

• сделать одну панель откидной или поворотной (на петлях);
• часть панели может быть съемной, крепление на пару саморезов и/или на магниты;
• поставить люк (пластикатовый или люк-невидимку под отделку плиткой.

Можно, конечно, сделать конструкцию неразборной, но при необходимости придется все ломать, затем восстанавливать, а проблемы случаются даже с новыми трубами.

Специальный люк под плитку

Второй — плитку, если отделывать будете ей, лучше клеить на специальный клей, а не класть на смесь цемента и песка. Слой клея требуется тоньше его масса меньше. При таких условиях проще будет снимать/поднимать крышку.

Порядок работ

Сначала определяетесь с тем, как будет выглядеть ваш короб. Желательно распланировать все так, чтобы он не только закрывал трубы, но, по возможности, нес еще и функциональную нагрузку. Например, если трубы проходят внизу вдоль стены справа или слева, что бывает, если в туалете устанавливается гигиенический душ, короб можно сделать чуть выше, а на его верхнюю часть ставить различные необходимые мелочи.

Как закрыть трубы в туалете: сделать короб из гипсокартона

Если закрываете стояки, которые проходят в одном из углов позади унитаза (планировка стандартных хрущевских туалетов), имеет смысл закрывать не только тот угол, а зашить всю стенку, сделав из нее шкафчик. Полки могут быть открытыми или закрытыми (с дверками или без), но в небольших квартирах это очень удобно.

Если трубы находятся на задней стенке, а туалет узкий и длинный, имеет смысл зашить заднюю стенку полностью

Определившись с тем, как будет выглядеть ваш короб, на стены, пол наносят разметку. Затем берут оцинкованные профили для гипсокартона. Вниз и по бокам идет несущий профиль — ПН (UW) — без загнутых боковин. Так как конструкции небольшие, достаточно профиля 50*40 мм. На перемычки идет стоечный профиль — ПС (CW) — его ширина тоже 50 мм, а глубина по желанию, может быть небольшой.

Перемычки нарезаются по размеру (ножницами по металлу) крепятся саморезами. При небольшом расстоянии — до 50 см — достаточно один с каждого конца, при большем луче поставить два. Шаг установки стоек около 60 см, перемычек — примерно с таким же шагом. В месте крепления дверки (если такая предусмотрена) ставят усиленный — двойной профиль.

Собранный каркас обшивают гипоскартоном, нарезав его по размерам. Крепят их небольшими саморезами с винтом на конце (TEX 3,5*9,5 мм). Устанавливают крепеж по периметру и в местах, где идут перемычки/стойки, шаг — 20 см. При закручивании надо следить чтобы шляпка чуть утопала в гипсокартоне, но при этом не прорывала картон.

После обшивки идут отделочные работы, а они зависят от выбранной отделки. Под покраску и поклейку обоев короб шпаклюется полностью, под укладку плитки замазываются шпаклевкой только головки винтов.

Из чего еще можно сделать короб для труб в туалете

Не все любят работать с гипсокароном и профилями к ним. В этом случае каркас можно собрать из деревянных сухих брусков. При желании их можно (и в принципе нужно) обработать антибактериальными составами — чтобы не гнили.

Вместо гипсокартона можно использовать ОСП, влагостойкую фанеру или плоские асбестоцементные листы. Все эти материалы трудно назвать на 100% экологичными, но многим с ними работать привычнее. Все они отличаются влагостойкостью, удобны в обработке, так что неплохой вариант. На асбест, кстати, плитка ложится отлично, лучше чем на все другие материалы, включая гипоскартон.

Креативным людям – креативный ремонт

Очень интересным может показаться вариант печати на холсте. Стоимость подобного удовольствия по сравнению с предыдущими ничтожно мала, выглядит холст эстетично, да и изображение на нём можно выполнить любое. На сегодняшний день этим занимается множество фирм, достаточно лишь выбрать то, что будет хорошо смотреться на этом месте. И у этого способа замены люка есть один очень большой плюс – в отличие от роллетов, он будет плотно прилегать к стене, практически сливаясь с ней. Попробуем понять, как этого добиться.

ФОТО: kanaliza.ruЕсли внутри остался бойлер, по-другому не поступить, или…

Каким образом холст фиксируется на стене

Если посмотреть на роллет, то эта конструкция просто опускается вниз, при этом никак не фиксируясь. К тому же на потолке ещё и висит коробка, которая предназначена для его сматывания. А теперь можно представить обычную картину, расположенную на стене. Это ведь совершенно другое дело.

ФОТО: chinastock350.ruРисунок на холсте впишется в любой интерьер, тем более такой вариант – редкость

Для того чтобы зафиксировать холст, понадобятся обычные плоские магниты. Наверняка практически каждый видит подобные каждый день на своих холодильниках. Если приобретать эти полосы в России, то они обойдутся не более 60 руб. за пог./м.

Зафиксировать холст с выбранным фото или рисунком довольно легко. Но один человек этого сделать не сможет, а потому нужен помощник. Один должен держать холст так, как он будет расположен в итоге. Второй обводит холст простым карандашом. Следует отметить, что не на каждом кафеле можно прочертить линию обычным карандашом, поэтому, скорее всего, понадобится плотницкий.

ФОТО: fastbox.suТакой карандаш точно не подведёт, ведь им можно рисовать даже на стекле

Далее, отступая от прочерченной линии на 0,5 мм внутрь, проклеивается магнитная полоса по всему периметру. Теперь карандаш можно стереть и переходить к холсту.

Здесь уже можно использовать металлизированный скотч. Он также проклеивается по периметру. Кстати, если вместо него взять алюминиевый, ничего не получится – он попросту не будет магнититься. На этом работу можно считать оконченной. Остаётся лишь приложить холст к магниту на стене − и ревизионного отверстия как не бывало.

ФОТО: pinterest.co.ukВот такая красота может прикрывать ревизионное отверстие в санузле

Сборка каркаса

Прежде чем брать в руки перфоратор, необходимо продумать дизайн конструкции закрывающей трубы в туалете. Ширину коробов нежелательно делать больше ширины панели, чтобы избежать узких вставок. В идеале все размеры должны быть минимальны. И их следует отобразить на стенах карандашом в виде вертикальных линий.

Сборка каркаса короба начинается с монтажа стартового профиля.

Монтаж стартового профиля для панелей ПВХ.

В самом простом случае крепежные отверстия бурят перфоратором прямо сквозь профиль и забивают в них дюбель-гвозди. Однако при работе со стенами облицованными плиткой, такой вариант может не сработать. Во-первых, под плиткой могут быть пустоты, и тогда она лопнет. Во-вторых, керамика может быть слишком прочной или хрупкой, и тогда она тоже сломается.

Поэтому плитку необходимо просверлить, прежде чем бурить отверстие вглубь стены. Зачастую кафель легко сверлится тем же самым буром для перфоратора. В этом случае удобно воспользоваться соответствующим режимом работы перфоратора. Если вариант с буром не сработал, то поможет сверло по стеклу и кафелю. Иногда можно обойтись без сверления и бурения, вкручивая саморезы в шов между плитками. Бывает, что такой метод оказывается вполне надежным. Однако нужно убедиться в этом, хорошенько подергав за закрепленный таким образом профиль.

Крепить стартовый профиль следует, начиная с его концов. Закрепили верх, хорошенько натянули гибкий профиль и закрепили низ. Потом делаются остальные отверстия через каждые 30 — 40 см. Таким образом можно избежать «волнистости» профиля.

Внешний вид всей конструкции во многом зависит именно от стартового профиля. В него будет вставляться панель, а его внешняя сторона будет служить окантовкой короба. Поэтому различные загибы и заломы недопустимы.

Закрепив стартовый профиль, необходимо создать основу для внешнего угла короба — установить металлический профиль «ПП». Для того, чтобы он не болтался и стоял строго вертикально, его нужно усилить несколькими горизонтальными перемычками, отрезанными от того же профиля.

Готовый каркас короба в туалете под пластиковые панели.

Плоскость металлического профиля должна быть на 10 мм (толщина ПВХ панели) глубже стартового профиля относительно лицевой поверхности короба.

Нужно отметить один момент, связанный с надежностью конструкции. ПВХ панель – материал нежный и не терпит физических воздействий. Железобетонный каркас короба для неё не нужен. Вариант монтажа короба, описанный в статье, надежен и работоспособен хоть и кажется хлипким.

Какой способ лучше для маленького туалета?

Чтобы соорудить сложную габаритную перегородку в санузле, потребуется много материала и свободной площади, а значит метод не подходит для тесного туалета. Оптимальным решением считаются короба, повторяющие изгибы водопроводных узлов: они не только маскируют трубы, но и служат дополнительными полочками для предметов гигиены. Различные жалюзи также экономят полезное пространство: в отличие от распашных дверей, они занимают меньше места.

Чтобы минимизировать потери площади санузла, можно воспользоваться скрытой установкой труб. Этот вариант подходит для небольших туалетов. Он реализуется на начальном этапе ремонта и только после полной замены коммуникаций на современные. Для скрытого монтажа применяют трубы из меди или пластика: их зашивают прямо в стену или пол. Штробы делаются с помощью перфоратора и болгарки в соответствии с количеством и диаметром труб. Это решение требует немалых денежных затрат и определённых навыков. Не следует забывать и об отверстиях для доступа к счетчикам.

Финишная отделка короба закрывающего канализационную трубу в туалете

По завершении монтажа коробов, остаются открытыми внешние углы. На них нужно приклеить отделочный угол, фиксируя его скотчем пока клей не схватиться.

Трубы в туалете закрытые пластиковыми панелями.

Ненужные щели замазываются акриловым клеем или герметиком. Однако нужно помнить — пластик без щелей не бывает, увлекаться замазкой нежелательно.

Сантехнические люки приклеивают к поверхности панели, фиксируя их распорками. Но если отверстие под люк сделать на пару миллиметров меньше, то люк все равно войдет и будет отлично держаться без всякого клея.

Полностью смонтированные, отделанные и промазанные герметиком короба имеют замечательный внешний вид и приемлемую надёжность. Кроме того, эти конструкции легко разбираются при необходимости.

Как закрыть трубы коробом из гипсокартона

Для сооружения короба из гипсокартона в первую очередь необходимо будет построить каркас, состоящий из направляющих и стоечных профилей. Между бетонным или кирпичным основанием и каркасом нужно будет обеспечить плотное соединение.

Материалы, которые понадобятся для изготовления конструкции:

1. Металлический профиль.
2. Гипсокартон.
3. Саморезы по металлу.
4. Дюбеля для крепления профиля.
5. Шпаклёвка.
6. Отделочные материалы (керамическая плитка, обои или краска).

• Перфоратор или дрель.
• Уровень.
• Рулетка.
• Шуруповёрт.
• Наждачка.
• Шпатель.
• Нож по гипсокартону.

Работы по сооружению короба своими руками рекомендуется начинать с пола. С помощью рулетки вымерить кусок профиля, отрезать его длину и ровно приставить к полу. В полу через профиль сделать дрелью отверстия, в которые забить дюбеля.

Прежде чем прикрепить профиль на боковые стены, его местоположение необходимо определить с помощью уровня. Для этого профиль ставится по краю прикреплённого внизу куска и выравнивается. Карандашом отмечается линия, по которой профиль необходимо будет крепить.

Если короб будет сплошным, то между боковыми отрезками профиля необходимо будет устанавливать продольные, к которым впоследствии будет крепиться гипсокартон.

После того как все профили будут установлены, к ним крепятся листы. Для этого отмеряется необходимый кусок, который отрезается при помощи ножа и крепится саморезами. Шаг между креплениями должен быть не менее 20 сантиметров.

Швы между листами гипсокартона заделываются с помощью шпаклёвки и армирующей сетки, которая препятствует появлению на швах трещин. Проём, оставленный для свободного доступа к трубам, можно закрыть заранее приобретённым специальным люком с магнитным замком.

После завершения установки короба можно приступать к его облицовке. Недорогим и быстрым вариантом отделки является покраска короба в цвет стен туалета водоэмульсионной или масляной краской. Предварительно следует не забыть зашпаклевать готовую конструкцию. Однако следует иметь в виду, что время от времени нужно будет делать косметический ремонт, обновляя краску.

Наиболее долговечный вариант отделки фальшь-стены – применение керамической плитки. Это довольно дорогой, то в то же время и самый распространённый способ.

Облицовка короба керамической плиткой

Для укладки плитки понадобятся:

• плиткорез;
• дрель с насадкой-миксером;
• рейка;
• зубчатый шпатель;
• плиточный клей;
• пластмассовые крестики;
• керамическая плитка.

В первую очередь подготавливается клеевой состав, с помощью которого плитка будет крепиться к конструкции. Для этого сухая смесь небольшими порциями добавляется в воду и размешивается миксером. Полученный раствор должен получиться средней консистенции, то есть не слишком густым и не слишком жидким.

Укладка плитки начинается от пола. Сначала кладётся и выравнивается рейка, а потом по ней клеится кафель.

Чтобы прикрепить плитку, на её внутреннюю поверхность с помощью шпателя необходимо нанести клеевую смесь и равномерно распределить её. Затем плитка прислоняется и немного придавливается к стене.

Между плитками необходимо вставлять пластмассовые крестики, оставляя при этом зазор толщиной в 2–4 миллиметра. Впоследствии его необходимо будет затереть специальной смесью для плиточных швов.

Как закрыть трубы пластиковыми панелями

Крепятся панели на каркас, который сооружается из металлических профилей или деревянных реек. На каркас с помощью саморезов устанавливается стартовая F -планка, в которую вставляются отрезанные необходимого размера куски панели.

Каждая последующая панель с уже установленной должна соединяться при помощи имеющегося на кромке планки замка. Длинные панели в средней части желательно дополнительно прикрутить саморезами.

Чтобы скрыть угловые повороты и края листов, рекомендуется использовать дополнительные угловые профили, плинтуса или стартовую полосу. Места стыков панелей, которые находятся близко с источниками влаги, дополнительно можно обработать силиконом.

Все способы маскировки труб

Попробуем перечислить самые распространенные способы маскировки канализационных и водопроводных труб в ванной. Здесь есть как самые простые варианты, которые так и хочется назвать элементарными, так и немного усложненные, требующие уже последовательного монтажа.

1. декоративная мозаика;
2. полиуретановая “лепнина”;
3. металлические решетки;
4. влагостойкая мебель для ванных комнат;
5. рольставни;
6. декоративные короба и ниши.

Декоративная мозаика

• подходит для обклеивания крупных и широких элементов;
• можно подобрать любой цвет и фактуру сообразно оформленному в ванной комнате интерьеру;
• достаточно высокая стоимость.

Способ, которым грех не воспользоваться, если, к примеру, нужно красиво и быстро закрыть канализационный стояк, широкую трубу. Во всех остальных случаях он обнаруживает свою непригодность в силу сложности работы с самим материалом – кусочками декоративной мозаики из керамики, натурального камня или стекла. В качестве безусловного плюса – огромное количество вариантов, поэтому как бы ни была изысканна и небанальна ваша ванная, можно с уверенностью говорить, что подобрать мозаику к ней – вопрос недолгого времени.

деревянная мозаика

Полиуретановая “лепнина”

• базовый материал – полиуретан;
• искусно имитирует настоящую глиняную лепнину;
• придает помещению благородный вид;
• специфика размещения;
• легко демонтируется.

Даже в случае течи достаточно просто заменить целый фрагмент такой конструкции без каких-либо эстетических потерь. Один из минусов этого варианта – не всегда он смотрится уместно, особенно в формате оформленной под хай-тек ванной. К тому же, имеет значение и характер размещения труб: если в вертикальном положении лепнина из полиуретана эффектно и красиво подчеркивает интерьер, то в горизонтальном вся органика интеграции пропадает и конструкция выглядит по меньшей мере нелепо.

Металлические решетки

• из нержавеющей стали или хромированные;
• используются в сочетании с каркасом;
• доступная цена;
• идеально вписываются в современные ванные комнаты.

Вполне трезвое и актуальное решение, если вы хотите спрятать трубы в ванной, но вот монтировать их непосредственно в стену нет никакого желания. Особого декоративного откровения здесь не ищите – да и откуда ему взяться. Пожалуй, это самый практичный и функциональный вариант, который не ударит больно по вашему кошельку. А найти ответ на еще один актуальный вопрос по заделке щели между ванной и стеной вы можете в одноименной статье: “Чем заделать щель между ванной и стеной”.

Влагостойкая мебель для ванных комнат

• прекрасно сохраняет эксплуатационные качества в условиях повышенной влажности;
• изготавливается из крашеного или ламинированного ДСП;
• различная функциональная нагрузка: тумбы, зеркала, пеналы;
• отлично совмещает в себе практичность и декоративность;
• требует необходимое пространство в помещении;
• иногда – достаточно высокая цена.

Впрочем, чего греха таить: хорошая мебель для ванных комнат действительно стоит немало. Взять те же самые наборы известного испанского бренда Roca: удобный подвесной шкаф-пенал из лимитированной коллекции Victoria прекрасно закроет ненужные глазу водопроводные трубы, но потребует разгрузить семейный бюджет на 12 тысяч рублей. Зато в вашем распоряжении будет еще и немало места для полотенец, флаконов и всякой всячины на полках. Некоторые тумбы или пеналы оснащены вместительной корзиной для белья, что позволяет сэкономить место.

Рольставни

• рекомендуются для использования в нишах;
• элементарный монтаж;
• жалюзи и роллеты;
• защита от шума в коммуникациях;
• привлекательный внешний вид;
• легко ломаются;
• обеспечивают быстрый доступ к ключевым узлам.

Главная проблема рольставней заключается в том, что свой лаконичный и привлекательный внешний вид они теряют при первом же незначительном механическом воздействии. Увы, но изготавливаются они из легких и ломких материалов, которые давления извне попросту не выдерживают. Зато в плюсы следует записать низкую стоимость, что для многих хозяев является едва ли не главным приоритетом.

Декоративные короба и ниши

• требуют монтажа каркаса;
• не рекомендуются к использованию в маленьких ванных;
• используется гипсокартон или пластик;
• надежная влагостойкость;
• невысокая цена.

Наверное, самый востребованный на сегодняшний день вариант, который особенно рекомендуется для помещений с хорошим запасом свободных квадратных метров. Вместе с тем, и самый сложный, так как потребуется сооружать каркас. Обо всех этапах монтажа гипсокартонных коробов – ниже.

Как закрыть трубы гипсокартоном?

Короб из гипрока представляет собой изделие, с созданием которой справится даже начинающий. Сначала, как и для ПВХ-панелей, сооружается каркас из металлического профиля. Некоторые используют деревянные бруски, но металл считается более подходящим материалом. Рама обшивается влагостойким гипсокартоном, так как туалет является помещением с высокой влажностью. Готовую конструкцию рекомендуется задекорировать подходящим материалом: плиткой, мозаикой, краской или обоями.

Трубы можно зашить частично, придав коробу практически любую форму, (например, оставить пространство для раковины и крана, обогнуть водонагреватель) или возвести габаритную конструкцию. Если трубы находятся сбоку или в углу туалета, создание короба – оптимальный выбор, так как в результате монтажа останется много свободного пространства.

На фото короб из влагостойкого гипсокартона с коммуникационным люком и облицовкой керамогранитом.

Инструменты и материалы

Чтобы скрыть канализационные трубы в туалете своими руками, понадобятся:

• Шуруповерт и саморезы
• Ножницы и ножницы по металлу.
• Уровень.
• Рулетка.
• Шпатели.
• Нож для гипсокартона.
• Валик.
• Влагостойкий гипсокартон.
• Алюминиевый профиль.
• Шурупы и дюбели.
• Отделочные материалы, шпаклёвка, грунтовка.
• Армирующая лента.
• Материал для звуковой изоляции.

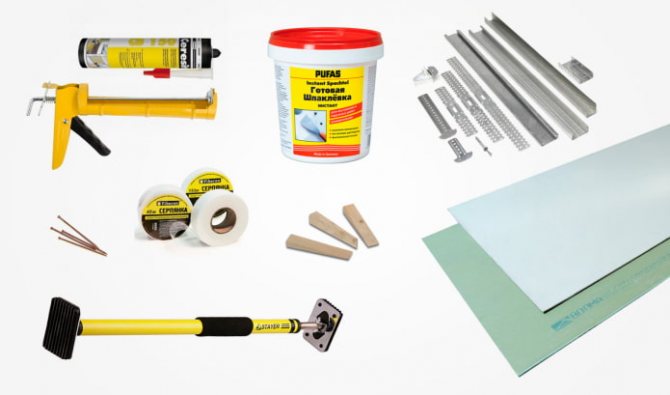

На фото представлен минимальный перечень материалов, предназначенных для создания гипсокартонного короба.

Пошаговая инструкция

Приступаем к изготовлению короба:

1. Делаем чертёж в соответствии с замерами. Следует оставить место для теплоизоляционного материала.
2. Делаем разметку на полу и стенах в соответствии со схемой. Можно воспользоваться простым или лазерным уровнем. Крепим металлические направляющие дюбелями.
3. Чтобы обрешётка была надёжней, создаём ребра жесткости: нарезаем из металлопрофиля дополнительные элементы, ширина которых соответствует расстоянию между вертикальными направляющими. Угловой профиль крепится сверху и снизу небольшими саморезами.
4. Перед тем, как обшивать каркас, делаем разметку на листах гипсокартона в соответствии с чертежом.
5. Раскраиваем материал: ножом разрезаем слой картона, слегка углубляя лезвие в гипс. Аккуратно перегибаем лист и разрезаем с противоположной стороны.

6. Прежде чем закрыть все трубы в туалете гипсокартоном, вырезаем ревизионные отверстия для люков и доступа к коммуникациям. Только после этого приступаем к обшивке. Детали листов из гипсокартона приставляем к обрешетке и прикручиваем их саморезами. Неровности аккуратно подравниваем ножом.

7. Устраняем недостатки (стыки и ямки от саморезов) с помощью штукатурки и шпаклевки: грунтуем конструкцию, затем армируем углы специальной лентой, чтобы раствор не давал трещин при высыхании. Дефекты устраняются шлифовкой наждачной бумагой.
8. Снова грунтуем поверхность, чтобы повысить адгезию. После полного высыхания грунтовки можно приклеивать керамическую плитку, мозаику и даже монтировать ламинат. Прочный керамогранит позволит замаскировать отверстие, если использовать плитку в качестве фасада дверцы, как на фото ниже. Также конструкцию можно покрасить или обклеить её влагостойкими обоями.

Закрытый монтаж ↑

При закрытом монтаже труб необходимо придерживаться определенных правил, несоблюдение которых может привести к неприятным последствиям.

Важно! Особенностью скрытой установки канализационных труб является возможность проверки их состояния и проведения очистных и ремонтных работ. Перед решением вопроса — как спрятать трубы, нужно ознакомиться с правилами монтажа

Перед решением вопроса — как спрятать трубы, нужно ознакомиться с правилами монтажа.

Правила скрытого монтажа

• в процессе проектирования конструкции необходимо учитывать месторасположение счетчиков воды и канализации. Обеспечить свободный доступ к этим приборам можно с помощью ревизионных люков или свободно снимающейся панели;
• перед началом работ все трубы должны быть установлены согласно нормативам: иметь определенный угол наклона, соединительные стыки проверены на герметичность;
• при монтаже обратных клапанов нужно обеспечить доступ к их конструкции для периодической чистки и проверке состояния;
• во время установки срывающие конструктивные элементы трубы не должны подвергаться механическим воздействиям.

Соблюдение этих правил предотвратит непредвиденные проблемы по эксплуатации канализационной системы.

Как закрыть трубы в коробе

Закрытие труб с помощью дополнительных конструкций является самым распространенным способом. При этом можно выбрать несколько вариантов форм и дизайнерских решений.

Материал изготовления конструкции может быть разнообразным: гипсокартон, пластиковые панели.

Фальш-стенка

При относительно большой площади туалета самым оптимальным способом будет изготовление фальш-стены.

Она представляет собой сплошную конструкцию, размеры которой приближены к габаритам стены.

Фото фальш стенка:

Находясь на некотором расстоянии, необходимом для скрытия канализационных труб, ее монтаж делается впритык к потолку и полу.

В зависимости от используемых материалов внешней облицовки (пластик, гипсокартон, кафель), применяется технология и способ монтажа несущей конструкции.

Фото: монтаж фальш стены

Преимуществом такого сокрытия канализационных труб является вариативность форм.

Видео: Ремонт типового туалета в многоэтажном доме

Для оптимального распределения свободного пространства могут использоваться следующие виды фальш-стен:

• косая;
• короб;
• многоуровневый короб.

Косая фальш-стенка

При небольших габаритах туалетной комнаты можно воспользоваться методом точечного скрытия труб. В частности – конструкции стояка.

Фото: косая фальш стена                                                        косая фальш стена с люком

При проектировании данной конструкции следует придерживаться следующих рекомендаций:

• после монтажа панели не должны соприкасаться с трубами. Это необходимо для предотвращения попадания влаги, возникающей на поверхности труб;
• размер лицевой стороны фальш-стены должен быть рассчитан так, чтобы можно было установить смотровые люки. Идеальный вариант, это составная стена со съемными панелями.

Квадратный короб

Квадратная конструкция декоративной стены самая распространенная и может представлять из себя следующие виды:

• короб высотой от пола до потолка. Скрывает трубу стояка;
• прямоугольная конструкция, имеющая верхнюю горизонтальную поверхность на произвольном уровне (многоуровневый тип).

Фото: квадратный короб                                                      сложная конструкция короба

Требования к правилам монтажа для данной конструкции те же, что и для косых фальш-стен. Этот метод оптимальный при решении вопроса как закрыть трубу в туалете.

Многоуровневый короб

Для максимально полезного использования фальш-панелей зачастую применяется комбинированный метод закрытия труб, когда монтируются квадратные и многоуровневые короба.

Фото: трехуровневый короб

Данная методика позволит скрыть все канализационные трубы, сохранив при этом свободное пространство туалета.

Горизонтальные поверхности коротких коробов можно использовать в качестве полок.

Штробирование

Штробирование — это процесс изготовления монтажных углублений для труб в стене.

Применение этого метода монтажа позволяет не уменьшать размер туалета за счет дополнительных конструкций.

Фото: штробирование под трубы

Этот метод имеет строгие ограничения по техническим параметрам стен и труб:

• максимальный диаметр трубы – 50 мм;
• при штробировании несущей стены глубина борозды не должна превышать 15% толщины стены;
• из-за специфики технологии невозможно таким способом скрыть стояк и трубу от унитаза;
• в обязательном порядке предусмотреть монтаж ревизионных люков на протяжении всего трубопровода.

Как закрыть трубы гипсокартоном?

Короб из гипрока представляет собой изделие, с созданием которой справится даже начинающий. Сначала, как и для ПВХ-панелей, сооружается каркас из металлического профиля. Некоторые используют деревянные бруски, но металл считается более подходящим материалом. Рама обшивается влагостойким гипсокартоном, так как туалет является помещением с высокой влажностью. Готовую конструкцию рекомендуется задекорировать подходящим материалом: плиткой, мозаикой, краской или обоями.

Трубы можно зашить частично, придав коробу практически любую форму, (например, оставить пространство для раковины и крана, обогнуть водонагреватель) или возвести габаритную конструкцию. Если трубы находятся сбоку или в углу туалета, создание короба – оптимальный выбор, так как в результате монтажа останется много свободного пространства.

На фото короб из влагостойкого гипсокартона с коммуникационным люком и облицовкой керамогранитом.

Инструменты и материалы

Чтобы скрыть канализационные трубы в туалете своими руками, понадобятся:

• Шуруповерт и саморезы
• Ножницы и ножницы по металлу.
• Уровень.
• Рулетка.
• Шпатели.
• Нож для гипсокартона.
• Валик.
• Влагостойкий гипсокартон.
• Алюминиевый профиль.
• Шурупы и дюбели.
• Отделочные материалы, шпаклёвка, грунтовка.
• Армирующая лента.
• Материал для звуковой изоляции.

На фото представлен минимальный перечень материалов, предназначенных для создания гипсокартонного короба.
