Обзор ящиков для хранения инструментов, рекомендации по выбору

Требования к органайзерам для инструментов

Выбирая готовое изделие или материалы и конструкцию для изготовления органайзера для инструментов своими руками, следует учитывать некоторые специфические требования:

1. Дно, а лучше вся нижняя часть ящика должны быть монолитными или иметь особо надёжные крепёжные соединения. Изделию придётся выдерживать значительный вес.
2. Основание должно быть устойчивым при любой загрузке внутреннего объёма.
3. Необходимо предусмотреть ножки из губчатой резины или другого аналогичного материала, чтобы не повреждать поверхность, на которой ящик будет установлен.
4. Если стенки выполнены из эластичных или деформируемых материалов, они должны иметь рёбра жёсткости, чтобы при полной загрузке ящика он не изменял форму.
5. При наличии подвижных элементов: система складывания, закрывающиеся дверцы, выдвижные ящики, все трансформации должны происходить без приложения усилий, в том числе и при частичной загрузке передвигаемых ёмкостей.
6. Корпус ящика, а также все его внутренние отделения и конструкционные элементы не должны иметь зазоров. Крышка должна прилегать плотно, иметь дополнительную фиксацию в виде защёлок или замков.

К каждому из материалов, применяемых для изготовления инструментального ящика своими руками, предъявляют ужесточённые требования по прочности и износостойкости:

• древесина, фанера — обрабатывается антисептическими и антипиреновыми пропитками или грунтовками;
• металл — используется оцинкованная жесть или изделие окрашивается масляными ударопрочными красками;
• полимеры — используется ударопрочная пластмасса, выдерживающая широкий диапазон рабочих температур. Как правило, это полиуретан, ПВХ, экструдированный или сшитый полиэтилен.

Готовые модели инструментальных ящиков на колесах

Многосекционный инструментальный ящик или тумбу на колесах можно приобрести в магазине в готовом виде или же изготовить самостоятельно. Размеры и конфигурация этого мобильного приспособления могут быть разными, поэтому потребителю предоставляется возможность выбрать подходящую модель, максимально удобную для применения в имеющихся условиях.

Для начала имеет смысл рассмотреть ящики, предлагаемые в специализированных магазинах или отделах. Возможно, кто-то сразу остановится на одном из готовых вариантов, тем более что производители, как правило, тщательно продумывают удобное расположение в своих моделях всего необходимого для выполнения основных строительных или ремонтных задач.

Как выбрать ящик для инструментов на колесах

В этом разделе публикации как раз и будет представлена небольшая подборка мобильных ящиков для инструментов, изготовленных разными производителями и доступных для приобретения. К каждой из моделей будут даны основные параметры, характеризующие ее в общих чертах.

Деревянный органайзер с крышкой

• доска;
• столярный клей;
• металлические угловые накладки – 8 шт.;
• ручка;
• саморезы;
• мебельные петли – 2 шт. или рояльная петля;
• защелки-замки – 2 шт.;
• ножовка;
• измерительный инструмент;
• дрель;
• струбцины;
• наждачная бумага.

Размеры деталей деревянного инструментального ящика с крышкой

Деталировка

Наименование	Номер на чертеже и количество
Основной ящик
Передняя панель	№1 – 1 шт.
Задняя панель	№2 – 1 шт.
Днище	№3 – 1 шт.
Опорная рейка	№5 – 2 шт.
Бок	№6 – 2 шт.
Крышка
Верх	№4 – 1 шт.
Передняя и задняя стенка	№7 – 2 шт.
Бок	№8 – 2 шт.
Съёмный лоток
Ручка	№9 – 1 шт.
Днище	№10 – 1 шт.
Длинные бока	№11 – 2 шт.
Короткие бока	№12 – 2 шт.
Перегородка	№13 – 2 шт.

Собираем бокс для инструментов

Далее таким же способом собираем съёмный лоток, устанавливаем перегородки и дополнительно закрепляем всё саморезами. Внутри корпуса ящика на коротких стенках устанавливаем две планки, отступив 300 мм от верхнего края.

Инструментальный бокс поэлементноЕщё раз обрабатываем инструментальный бокс мелкой абразивной бумагой, чтобы удалить малейшие заусенцы. Покрыть конструкцию защитным составом и дать высохнуть. Если после такой обработки обнаружились поднятые волокна древесины, то необходимо ещё раз обработать ящик наждачкой и повторить отделку.

Покрываем все детали защитным составомЗавершая сборку нужно соединить крышку с корпусом при помощи петель и саморезов. Установить ручку и защёлки-замки, а также защитные металлические накладки на все углы ящика. Бокс готов, и теперь его можно заполнить необходимым оборудованием, насадками и крепежом.

Наполняем бокс оборудованием

Мастер-класс по созданию ящика своими руками

• сантиметровая лента;
• простой карандаш;
• доска толщиной 25 мм;
• деревянные обрезы толщиной 15 мм;
• тонкая фанера;
• металлические уголки;
• гвозди и саморезы;
• ножовка;
• шуруповерт;
• металлические петли для открывания конструкции крышки;
• молоток.

Первым делом необходимо ознакомиться со схемами и чертежами как сделать ящик. Это позволит правильно сопоставить размеры готового изделия. Не стоит делать слишком большие сооружения, так как они будут занимать много свободного места.

Когда все составляющие готовы, можно переходить к изготовлению системы хранения для овощей и фруктов. Процесс включает в себя несколько этапов:

На поверхности досок отмечаем размер боковых частей изделия. Далее переходим к днищу ящика. На деревянных обрезах отмечаем размер. После этого воспользовавшись ножовкой, начинаем вырезать заготовки.

Доски фиксируем между собой при помощи маленьких гвоздей. Детали дна крепим по такой же методике.

На фото ящика своими руками изображен весь рабочий процесс.

Инструментальный ящик в табурете

В этом перевернутом вверх ногами табурете можно перенести инструмент в любое место дома или двора, а поставив его на ножки, дотянуться до полки или забить гвоздь там, где своего роста чуть не хватает.

Используя фанеру или ОСП толщиной 10–15 мм, выпилите по указанным на чертежах размерам крышку (поз. 1), продольные царги (поз. 2) и боковины (поз. 3).

Сделайте из брусков сечением 40х50 мм ручку и четыре ножки со скосами на концах под углом 15°.

Соберите табурет, скрепляя детали шурупами.

Схема сборки ящика: 1 — крышка; 2 — царга; 3 — ручка; 4 — ножка; 5 — боковина

Закруглите кромки крышки и продолговатого выреза в ней, нанесите отделочное покрытие.

Деревянный ящик для инструментов

Компактный деревянный ящик пригодится не только для хранения, но и для переноски инструментов. Отсутствие крышки предоставит быстрый доступ ко всем предметам, находящимся внутри. Выбор массива дерева в качестве материала изготовления продиктован такими преимуществами, как доступность и простота обработки.

ФОТО: rmnt.ru Схема деревянного ящика для инструментов

Материалы и инструменты

Для изготовления понадобятся следующие инструменты и материалы:

• строганая обрезная доска толщиной 15-20 мм;
• шурупы-саморезы по дереву 25×3,5 мм;
• электролобзик;
• дрель;
• шуруповёрт;
• струбцина.

Как сделать деревянный ящик для инструментов

Первым шагом проекта является разметка. Как вы увидите в следующем этапе проекта, мы будем использовать 1×8 доски, чтобы сделать ящик для инструментов. Поэтому, вы должны использовать столярный карандаш и линейку-угольник для разметки линий на деревянных досках.

Для того, чтобы получить точные разрезы, мы рекомендуем использовать электролобзик или хорошую циркулярную пилу. Убедитесь, что у пилы гладкие зубы, иначе она может оторвать края.

На картинке, все компоненты, необходимые для ящика. Циркулярный станок может упростить работу, так как многие разрезы необходимо сделать под углом.

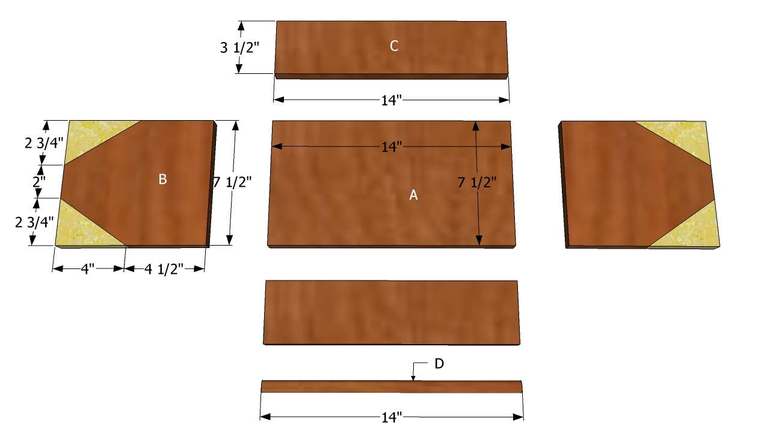

Вы должны использовать этот чертеж при изготовлении компонентов для ящика. Убедитесь, что вы дважды проверили все измерения, в противном случае компоненты могут не соответствовать друг другу.

После создания деревянных деталей, вам необходимо просверлить отверстия по краям. Как вы можете видеть на картинке, вам нужно планки на деревянный брусок, чтобы предотвратить повреждение поверхности. Просверлите три отверстия в нижней части и два отверстия по бокам.

Если кромки нижней части не являются гладкими, вы должны тщательно ошкурить их 120-наждачной бумагой перед сборкой.

Нижние торцы промажьте столярным клеем, чтобы укрепить соединение. Излишки клея удалите сухой тряпкой, в противном случае вы потратите время для его очистки.

Сильно прижмите компоненты и оставьте на полчаса. Если вы используете хороший клей, он хорошо скрепит места стыков.

Тем не менее все равно закрутите саморезы в просверленные отверстия.

Для того, чтобы получить прочную конструкцию, мы рекомендуем использовать саморезы. Работайте внимательно, чтобы предотвратить повреждение деревянных компонентов.

После установкой всех компонентов вместе, ящик для инструментов должен быть похож на тот, что изображен на фото ниже.

Сделайте ручку из цилиндрического деревянного стержня. Диаметр ручки примерно 20 -25 мм.

Добавьте немного столярного клея к обоим концам стержня перед установкой его на место. Потом просверлите отверстие и закрутите саморез. Придерживайте ручку во время закручивания, иначе она может сдвинуться с места.

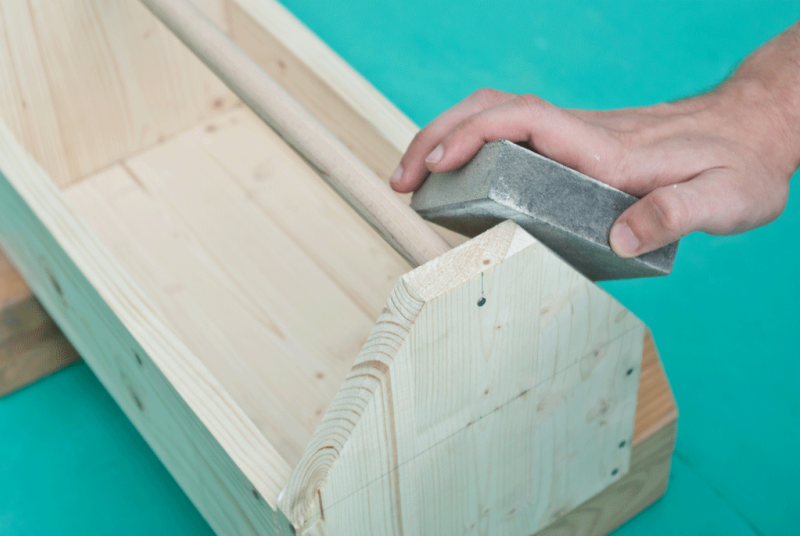

Не забывайте сгладить края деревянных компонентов наждачной бумагой.

После полностью ошкурьте всю поверхность ящика наждачной бумагой.

Если вы хотите, чтобы ваш ящик имел такие же размеры, как и в нашей статье, уточняем, что 1 дюйм равняется 2,54 см.

Виды ящиков для хранения инструмента

В зависимости от способа доступа к содержимому различают ящики открытого и закрытого типов.

Первые напоминают обычную дорожную сумку. Их главный плюс – быстрый доступ к хранимым предметам, а минусы – неудобство при переноске (содержимое при опрокидывании высыпается) и низкий уровень сохранности.

Наибольшей популярностью пользуются боксы – прочные ящики с плотно закрывающейся крышкой, снабженной защелками и замком.

В зависимости от вида материла, использованного для изготовления, инструментальные ящики делятся на металлические, пластиковые и металлопластиковые.

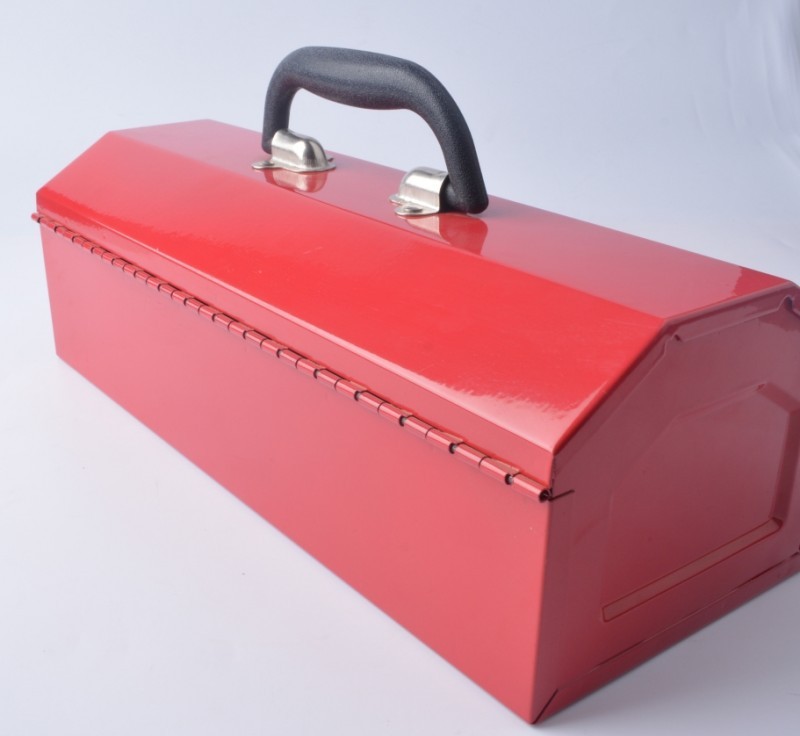

Стальной бокс вынослив и надежен. Однако, легким его не назовешь. Поэтому в производстве чаще используется алюминий – легкий, прочный и стойкий к коррозии металл. Если вам понадобится большой переносной ящик для хранения инструментов, раскрывающий свое содержимое в нескольких уровнях, то предпочтение лучше отдать именно этому материалу.

Пластик – еще один материал, широко распространенный в производстве инструментальных ящиков. Он отличается доступной ценой, достаточно высокой прочностью и долговечностью.

Следует назвать два главных недостатка данного материала – невысокую прочность соединения «корпус-замок» и хрупкость на морозе. Поэтому в холодное время года следует оберегать такой чемодан для инструментов от сильных ударов.

Поиски материала, совмещающего легкость пластика с прочностью металла, привели к созданию гальванизированного металлопластика. Ящики из него получаются вместительными, достаточно легкими и выдерживают очень большие нагрузки.

Еще один отличительный признак инструментальных ящиков относится к способу использования: профессиональные и бытовые. Первые отличаются большой вместимостью, максимальной надежностью и высокой ценой. Бытовые модели имеют небольшие габариты, а для их изготовления используют недорогие материалы и фурнитуру.

Из чего делают ящики для инструментов

Кейсы и боксы могут выполняться из различных материалов, но главное требование к ним одно — ящики должны быть легкими, так как сами инструменты весят достаточно много. Есть еще несколько нюансов, о которых нужно знать тем, кто покупает кейс для своего арсенала инструментов:

• Дно ящика должно быть максимально толстым, так как именно на него давит вся масса содержимого.
• Полный ящик при поднятии не должен деформироваться — стенки остаются перпендикулярными крышке и днищу. Если стенки прогибаются, это говорит о том, что прочность кейса недостаточная для такого набора комплектующих.
• Хорошо, если материал короба огнестойкий, тогда дорогостоящий инструментарий уцелеет даже во время пожара.
• Если в боксе будут зазоры, пыль и характерный для стройки мусор проникнут внутрь короба и загрязнят инструменты. А еще в таком случае содержимому грозит окисление и ржавчина из-за повышенной влажности.
• Долговечность — немаловажный фактор, ведь стоит профессиональный бокс совсем немало, а нагрузка на него от металлических комплектующих будет существенной.

Сегодня самыми популярными материалами для таких ящиков считаются:

Внимание! Все материалы должны соответствовать специальным нормам, ведь, если ящик сломается в самый неподходящий момент, все тяжелые инструменты выпадут на ноги (или на голову) несчастному хозяину. Если ящик для инструмента металлический или деревянный еще можно сделать своими руками, то пластиковые боксы реально только купить

Если ящик для инструмента металлический или деревянный еще можно сделать своими руками, то пластиковые боксы реально только купить.

Самодельные конструкции

Невозможно однозначно ответить на вопрос: как сделать ящик для инструмента своими руками, поскольку вариантов огромное, неограниченное ни чем, кроме вашей фантазии, множество. Хочется отметить, можно использовать старые кейсы для бумаг, сумки или полностью изготовить короб самостоятельно. В качестве материала используют металл или дерево.

Внутренние перегородки делают также деревянными или пластиковыми. Крышки подвешивают на шарниры, необходимо предусмотреть замок, который будет предохранять от случайного открытия.

Готовый ящик красят или обшивают подручным и подходящим материалом, как снаружи, так и изнутри.

Ящик из фанеры для хранения инструментов с крышкой

Конструкция с крышкой очень практична. Инструменты меньше загрязняются, на улице им не грозит случайное попадание снега или дождя.

Крышку делают откидной на петлях или съемной. Если ручка крепится непосредственно к ней, механизмы петель и замков должны быть максимально надежными. Вся нагрузка будет восприниматься этими деталями, от их качества зависит сколько прослужит органайзер.

Перед началом работы нужно подготовить чертеж ящика для инструментов, где указать размеры и нумерацию деталей. Такая простая операция поможет при сборке будет быстро их найти и правильно состыковать.

Для органайзера с крышкой потребуются:

• фанера толщиной 12-18 мм для каркаса, 6-10 для ненесущих деталей;
• саморезы;
• столярный клей;
• петли накладные (врезные, шарнирные или другого вида по желанию);
• ручка (купить готовую в магазине или взять от старого чемодана);
• линейка, карандаш;
• ножовка или электролобзик;
• шуруповерт;
• струбцины;
• брусок для шлифовки кромок.

Пошаговое выполнение:

1. Перенести разметку с чертежа на фанеру, пронумеровать.
2. Лобзиком или ножовкой заготовить детали.
3. С помощью клея и саморезов собрать корпус. До полного высыхания стянуть конструкцию струбцинами.
4. Аналогичным способом изготовить внутренние извлекаемые лотки.
5. Закрепить в ящике параллельно друг другу бруски для упоров.
6. Собрать крышку, зафиксировать ее к корпусу петлями.
7. Вмонтировать замки.
8. Закрепить на крышке ручку.
9. Отшлифовать, обработать защитно-декоративным средством.

После установки съемных контейнеров органайзер готов к применению. Такой ящик не только прочен и удобен, но и выглядит достаточно солидно.

Ручки для ящика

Мебельные ручки в шкаф можно сделать тремя способами:

• Вырезные. Овальный вырез в верхней части фасада ящика. Срез покройте меламиновой кромкой.
• Рейлинговые. Для фасадов длиной более 450 мм. Прикрепите их шурупами к фасаду. При закладывании размеров длины стенок ящиков и фасада учтите расстояние между фасадом и ручкой, чтобы она не выпирала и давала двери шкафа закрываться.
• Врезные. Экономят полезную площадь шкафа. Установка: сделайте вырез в фасаде фрезой. В паз вставьте ручку и зафиксируйте с внутренней стороны.

Слева на фото — вырезные ручки. Если не охота возиться с декоративной резкой, можно сделать отступы между ящиками и таким образом ручкой будет являться верхний край. Инструкция по изготовлению вертикального выдвижного модуля:

1. Определите размеры, исходя из внутренней ниши шкафа. Высота конструкции может быть от 1 до 1,5 метров. Глубина до 50 см. Теперь к ней можно прикрепить ящики.
2. При изготовлении коробов учтите размеры доски ДСП, поэтому длину одного ящика сделайте меньше всей готовой конструкции на 3,2 см (по 1,6 см с каждой стороны). Ширина полки бывает от 30 до 50 см.
3. Прикрутите колеса ко дну.
4. Сделайте заднюю стенку и боковые. Просверлите пазы для будущих полок. Колеса при этом зафиксируйте, чтобы они не двигались во время работы над стенками.
5. Прикрепите полки к конструкции с помощью гвоздей либо используйте два бруса по обеим сторонам конструкции, на которые установите полки. Теперь снимите, очистите от пыли и снова наденьте.

Можно сделать такой ящик с колесиками или без них

Тумба на колесах

Носить большое количество инструментов за раз тяжело, а если их слишком много, приходится ходить по несколько раз за необходимым.

Для этих целей можно смастерить ящик (тумбочку) на колёсиках. В него поместится большое количество не только инструментов, но и разных контейнеров с шурупами, гвоздями и т. п.

Чтобы сделать ящик для инструмента, понадобится:

2,5м*2,5м*10 мм;

железная ручка 2 шт.;
колёсики без поворотного механизма — 4 шт.;
грунт;
кювета;
саморезы (30 мм, 24*40 мм);
свёрла (d=2 и 3 мм);
линейка;
рулетка;
карандаш;
шлифовальная машинка;
шуруповёрт;
электролобзик;
циркулярка;
кисточка или валик.

Для начала необходимо отметить две стенки — 75х60 см, ещё две боковые стенки — 40х75 см, дно размером 40х60 см. Выпилить всё это.

На маленькие боковые стенки прикручивают ручки на короткие саморезы, которые заранее подготовили. С помощью этих ручек можно тянуть ящик. Если их нет, то размечают вырез.

Ручки сразу зачищают, чтобы защитить руки от заноз, порезов и прочего. Делают это с помощью шлифовальной машинки, но можно использовать и наждачную бумагу.

Затем на дно прикручивают 4 колесика, обязательно без поворотного механизма, поскольку на неровных поверхностях он будет поворачиваться в разные стороны, а движение будет затрудняться. Соединяют все элементы вместе и прикручивают с помощью саморезов и шуруповёрта.

https://youtube.com/watch?v=fjRArdFMyiA

После сбора ящика зачищают его стены наждачной бумагой или шлифовальной машинкой, покрывают коробку лаком с помощью валика.

Когда лак высох, необходимо ещё раз зачистить поверхность — это нужно, чтобы она была очень гладкая, совсем как стекло, но используют обязательно шлифовальный станок или машинку.

Ящик готов, теперь можно его покрасить. Если человек не хочет простую и коробку, то можно распилить одну из больших стенок пополам, прикрутить к ним по 2 петли и ручку на каждую половину, затем к маленьким боковым стенкам прикрепить получившиеся дверки.

Следующим шагом делают полочки по длине и ширине дна, вкручивают по 2 самореза на каждую из сторон, чтобы они держались. При этом не нужно забывать про саморез посередине — если его не вкрутить, то полочка может сломаться пополам под весом.

Последним шагом делают «потолок» тумбы для инструментов. Достаточно изготовить ещё одну заготовку и прикрутить на самый верх (с помощью саморезов).

О материалах и инструментах

Проще всего собрать ящик из массива дерева или фанеры. Эти материалы легко найти и несложно обрабатывать, а прочностью они превосходят пластик, контейнеры из которого можно приобрести в магазинах. Для сборки ящика из дерева потребуются:

• электролобзик и ножовка;
• дрель и шуруповерт;
• напильник и наждачная бумага;
• доска толщиной 2 см, брусок 2,5х5 см, вагонка или толстая фанера;
• фурнитура (петли рояльные, крючки, ручки и пр.);
• столярный клей и саморезы.

Рисунок 2. Чемодан для инструментов изготавливается из фанеры и нескольких брусков.

Перед началом работ надо определить, какой вид ящика требуется сделать: для крупного инструмента, для мелочи, универсальный раздвижной (трансформер) или какой-либо другой.

Начертить схему и отметить на ней размеры хранилища для инструментов, наличие отделений и их параметры, дополнительные детали в виде крышки, запоров или ручек.

Затем следует сделать чертежи деталей.

И только потом приступать к изготовлению коробки для инструментов.

Ящик из реек

Шаг 1. В первую очередь нужно отпилить заготовки, чтобы сделать коробку. Вам потребуются бруски выбранной длины, рейки толщиной 1 см. Бруски нужно разрезать по длине, чтобы они имели треугольный профиль.

Заготовки обрезаются

Процесс создания заготовок

Штанга имеет треугольное сечение

Шаг 2. Далее нужно взять бруски, уложить их друг на друга (по 2 бруска с каждой стороны) и приступить к созданию стен. На ровную поверхность бруса необходимо нанести клей на древесину и разложить рейки так, чтобы они упирались в плоскую боковую поверхность брусков. Рейки разнесены на некотором расстоянии друг от друга для создания зазоров.

Нанесение клея

Рейки параллельны

Шаг 3. Затем планки нужно дополнительно закрепить на уголках с помощью гвоздей или саморезов. Таким образом создаются две боковые стенки ящика.

Дополнительное крепление направляющих

Готовая боковая стенка

Шаг 4. Далее подготовленные стены нужно разместить по особому шаблону (или просто придерживать их правильно) и по тому же принципу, что и на шагах 2 и 3, прикрепить следующие рейки по бокам свободных сторон бары. Таким образом получится создать еще две боковые стенки.

Прикрепляются следующие планки

Все боковые стенки готовы

Шаг 5. Затем делается дно. Необходимо уложить две рейки (длиной, равной длине ящика) параллельно друг другу и закрепить на них другие рейки, но без зазоров, чтобы дно получилось сплошным.

Сделайте дно коробки

Дно твердое

Шаг 6. Осталось только закрепить дно с обратной стороны коробки и все готово. При необходимости все детали конструкции можно отшлифовать перед началом сборки ящика. Лучше после сборки покрыть изделие краской или лаком.

Дно коробки прикреплено

Вот так выглядит готовая коробка

Расчет выдвижных ящиков

• Ширина шкафа/тумбы (внешнего габарита) = Х.
• Высота ниши под установку выдвижных ящиков в шкафу/тумбе (за минусом накладной столешницы) = Y.
• Глубина стоевой (боковины) шкафа/тумбы = Z.

Расчет фасада ящика

Как видно из чертежа, выбор накладного или внутреннего фасада может повлиять на глубину ящика. В случае вкладного он закатывается глубже на толщину фасада (-20 мм от глубины стоевой).Высота фасада ящиков обычно варьируется в пределах 150-200 мм. Все зависит от того, что будет храниться внутри. Под документы и канцелярские принадлежности в офисных тумбах делают ящики поменьше, глубиной 120-150 мм, редко 180 мм. Бельевые ящики комода проектируют поглубже, начиная от 180 мм и заканчивая 250 мм. Под игрушки и постельные принадлежности ящики могут быть еще глубже по высоте фасада, но в этом случае обязательно нужно усиливать дно, ребром жесткости или перегородками.Размер фасадов выдвижных ящиков с учетом технологического зазора рассчитывается по аналогии с остальными дверцами, более подробно можно почитать здесь. Если кратко – от габаритов по внешнему периметру отнимается 2-3 мм, между соседними фасадами зазор также составляет 2-3 мм.Пример, как рассчитать фасады для двух выдвижных ящиков относительно нашей тумбы с габаритами X*Y*Z.

• Внутренний фасад: (X-16*2-3)x((Y-16*2)/2-3)
• Накладной фасад: (X-3)x(Y/2-3)

Как рассчитать боковину ящика

размеры роликовых направляющих размеры шариковых направляющихТаким образом, и глубина боковин ящиков берется с шагом 50. Для самых неглубоких ящиков 250 мм, и далее, соотнося глубину стоевой шкафа/тумбы с длиной подходящей направляющей – 300, 350, 400 мм и т.д.Самая узкая боковина шкафа/тумбы для встраивания – 260 мм для накладного фасада и 280 мм для внутреннего фасада (под направляющую 250 мм). Требуемый зазор по переднему краю для монтажа обычно 2 мм. Сзади зазор произвольный, от 1-2 см и до 5см. Если остается больше, лучше приобрести направляющие подлиннее, чтобы не терять пространство за ящиком. Получается:(глубина ящика)=длине направляющей и меньше Z не более чем на 50 мм.

Как рассчитать лоб (переднюю и заднюю часть) ящика

На самом деле, при расчетах эти цифры округляют, вычитая 13 мм. Так выдвижной ящик более свободно ходит и проще регулируется.На чертеже схема расчета ящика наглядна и понятна. Таким образом, для расчета «лба» выдвижного ящика нужно отнять от габаритов шкафа/тумбы толщину ДСП 4 раза (по 2 с каждой стороны) и зазор 13 мм также с двух сторон. 16*4+13*2=90. Получается:(длина лба)=Х-90мм.

Как рассчитать глубину ящика

Таким образом, если, к примеру, высота фасада равна 150 мм, то глубина ящика будет порядка 80-100 мм. Я в расчетах опираюсь на карты кроя. Если уменьшение глубины ящиков позволит более компактно разместить детали на листе ЛДСП, то этим стоит воспользоваться. Бывают ситуации, когда несколько деталей вылазят на новый лист, а стоит «поиграть» с такими вот непринципиальными размерами деталей, как получается сэкономить на покупке целого листа с огромным остатком!

Расчет дна из ДВП

• При креплении внахлест отнимают на зазор 2мм. То есть ((длина лба)+16*2-2)х((глубина ящика)-2).
• При глубине паза А мм с каждой стороны добавляют к внутреннему размеру (А-2) мм с каждой стороны. То есть ((длина лба)+ (А-2)*2)х((глубина ящика)-16*2+(А-2)*2).

Настенный ящик для инструмента из фанеры

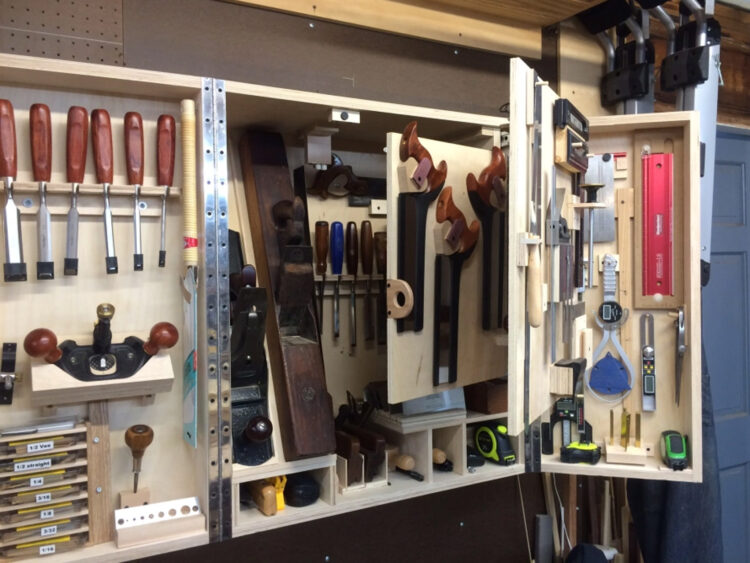

О своём ящике для инструмента рассказал в своём блоге в статье «A Home for Hand Tools». Идея сделать такой ящик возникла у него давно, но к реализации сподвигло появление в его наборе инструментов старинного деревянного фуганка длиной почти 70 сантиметров, который негде было пристроить. От него и строил Вилл этот ящик, располагая далее остальные инструменты.

Материал — берёзовая фанера. Габариты шкафа получились примерно в высоту 80 сантиметров, в ширину 70 сантиметров и в глубину 35 сантиметров.

Когда двери открываются, справа появляется панель, которая выдвигается на направляющих и поворачивается на рояльной петле, открывая еще одну панель, прежде чем добраться до задней стенки шкафа.

Переносной ящик с выдвижным отсеком

Это практически мини-вариант мастерской. Верхняя панель может служить для работы с различным оборудованием, внутри — отличное место для хранения инструмента, принадлежностей и расходных материалов. Если поставить органайзер на колеса, получится мобильный Toolbox.

Во внутреннем пространстве ящика предусматривается отделение для крупногабаритного инструмента и выдвижные отсеки для мелких предметов. Дополнительно можно установить панель для линеек, отверток, ножей и т.д.

Конструкцию изготавливают из фанеры, соединяя детали клеем и саморезами. Для прочности можно скрепить органайзер ребрами жесткости из бруска 50х50 мм.

В сборке самого короба ничего сложного нет. Наибольшего внимания требует устройство выдвижного ящика. Предполагается, что он будет нагружен, поэтому в случае неправильного положения он может заедать при движении и выскальзывать из креплений.

Для устройства выдвижного отсека понадобятся направляющие, которые могут быть роликовыми или шариковыми. Скольжение полоза происходит за счет кручения роликов в пазах или перемещения самих деталей направляющих относительно друг друга в специальных дорожках.

Роликовые механизмы недорогие, но менее надежные. Шариковые более прочные и долговечные, движутся они бесшумно и позволяют открыть ящик до конца. Можно использовать усиленные варианты изделий, которые выдерживают большие нагрузки.

Чтобы установить выдвижной ящик, отмечают линию крепления направляющей на стенке, а ответной части на боковом элементе отсека

Здесь важно не ошибиться и правильно состыковать конструкции по высоте, чтобы ящик входил плотно, но оставался небольшой зазор для свободного движения. Нельзя допускать даже малейшего перекоса между параллельными сторонами

Последовательность сборки:

1. Вырезать детали из фанеры, зашкурить.
2. Собрать каркас и ящик с помощью саморезов и клея.
3. Выдержать до набора прочности.
4. Отметить на боковых внутренних стойках и боковинах ящика линии направляющих.
5. Зафиксировать полозья саморезами.
6. Вставить отсек до щелчка, слегка приподняв край. После этого ящик должен свободно перемещаться по направляющим.
7. Обустроить пространство органайзера по своему желанию.
8. Закрепить ручки для переноски.
9. Провести заключительную защитно-декоративную обработку.

При желании можно сделать несколько выдвижных ящиков одинакового или разного размера. Это позволит максимально использовать объем органайзера.

Вариант с ремнем через плечо

Домашние разновидности

Для стационарного хранения инструментов подойдут открытые или закрытые стенды и вместительные комоды. В этих вариантах всё зависит от их места нахождения — гараж или квартира. В первом случае удобнее организовать на стене стенд нужных размеров, чтобы всё было в открытом и свободном доступе.

Для квартир подойдут конструкции с полками или выдвижными фанерными ящиками, шкафы и даже чемодан. В них можно разместить органайзеры и кейсы для электроинструмента и метизов. На дверцах и боковых стенках можно соорудить небольшие стенды. Чем правильнее организовано наполнение, тем дольше будет сохраняться порядок.

Для размещения основного набора инструментов

, гаечных ключей, головок, болтов и гаек в качестве мобильных вариантов может выступать небольшая ёмкость с ручкой. При больших габаритах к ней можно прикрутить колёса. Затем следует выбрать материал, рассчитать приемлемые габариты, выбрать модель и вид крепежа, составить чертёж ящика для инструментов своими руками или воспользоваться готовыми предложениями. После этого можно приступать к изготовлению.

Помимо сохранности, инструментальный ящик своими руками помогает при выполнении работ. Его рассортированное наполнение, когда каждый предмет находится на своём месте, позволяет со временем находить всё необходимое, даже не заглядывая внутрь.

Работы по изготовлению

Чтобы понять специфику того, как самостоятельно сделать конструкцию, приведем простой пример, который изображен на фото ящика для инструментов. Конструкция представляет собой ящик-коробку, который имеет специальную ручку для перемещения.

Пошагово рассмотрим процесс изготовления ящика-коробки:

• После того как на бумаге или компьютере сделан чертеж, его переносят на материал, который послужит основой для конструкции. То есть на дереве, пластике или металле карандашом рисуются детали, а потом вырезаются ножовкой.
• Основные элементы ящика: стенки (4 шт.), дно. Самая простая коробка для инструментов может не содержать крышки.
• Как только все части вырезаны, их соединяют посредством клея и ждут высыхания.
• Спустя несколько часов, когда клей окончательно высохнет, места соединения дополнительно скрепляются гвоздями или саморезами.
• Установка ручки. В качестве нее подойдет рейка из дерева.

• Как сделать удобный и практичный навес — варианты и разновидности с фото и описанием этапов монтажа

• Новогодний декор свечей 2019 (90 фото + видео)

• Торшер своими руками — подробное описание процесса создания напольной лампы (59 фото-идей)

Представленный ящик-коробка считается самым простым, но при этом очень удобен. Следуя пошаговой инструкции, смастерить такой ящик своими руками сможет даже новичок.

Конечно, впоследствии можно сделать более усовершенствованную и сложную модель, но для первого опыта ка нельзя лучше подойдет простой ящик-коробка.

Как сделать ящик-трансформер?

Инструменты для изготовления ящика.

Сначала надо собрать самый большой, нижний ящик. Его размеры подобрать так, чтобы туда можно было поместить самый габаритный инструмент. Ящики поменьше сделать шириной, равной ½ ширины большого ящика, и длиной, равной его длине. Меньших ящиков должно быть четное количество. Внутри них можно устроить перегородки, снабдить выдвижными крышками пенального типа или оборудовать по своему усмотрению. Для верхней пары ящиков сделать удобные крышки на петлях.

Механизм трансформации состоит из нескольких металлических полос. Их количество зависит от «этажей» ящика. Первая, короткая полоса соединяет нижний ящик с 1 меньшим, следующая – нижний, 1 и 2 меньшие, еще одна может соединять 1 и 2 меньшие, как на рисунке, но при наличии следующего ряда ящичков должна захватить и его. Если будут нужны еще ярусы, то каждая следующая полоса тоже должна захватывать по 3 соседних ряда.

Монтаж полос надо производить в состоянии «сложенного ящика», размещая их от внутреннего угла яруса выше к проекции его середины на ярус ниже, крепя на каждый удерживаемый ими ящик. Из полосы последнего яруса можно сделать ручку, как на рисунке, или вывести ее концы над ящиком и прикрутить на саморезы ручку из бруска. Если нет полосы достаточной длины для изготовления ручек, то их можно прикрепить на торцевые стенки верхнего яруса отдельно на удобном месте. Для их изготовления подойдет любой прочный материал: кожаные ремни, брезентовая лента, дерево или металл.

Как сделать простой открытый ящик для инструментов

Для изготовления ящика для инструментов чаще всего используют недорогую древесину, особенно если это ваш первый опыт. Предлагаем сделать самый простой бокс без крышки. Его преимущество заключается в том, что в нём можно поместить и переносить оборудование практически любого размера.

Простейший деревянный ящик для инструментов

Для изготовления простейшего инструментального ящика понадобится доска, столярный клей, саморезы, шуруповёрт или дрель и ножовка. Простейший бокс состоит из:

• длинных стенок (передняя и задняя) – 2 шт.;
• узких и высоких боковин (высота передней и задней стенки должна быть больше, поскольку к ним будет крепиться ручка) – 2 шт.;
• дна (из толстой доски) – 1 шт.;
• ручки (брусок квадратного или круглого сечения, оцинкованная, хромированная или алюминиевая трубка) – 1 шт.

Детали простейшего бокса

Все детали собрать в единую конструкцию при помощи столярного клея и саморезов

Уделите особое внимание креплению ручки. Такой ящик можно дополнить внутренними перегородками (съёмными или стационарными), а также сделать крышку

Габариты могут быть самыми разными: всё зависит от ваших потребностей и желания. Фото сборки показаны ниже.

Подведем итоги

Как видите, существует множество различных конструкций ящиков из фанеры. В этом материале представлены далеко не все из них, однако, вы можете найти нужный вам чертеж или почерпнуть идею на просторах интернета. Впрочем, сделать чертеж многие из вас способны и сами, просто используя в качестве ориентира материалы, представленные в статье, которую вы сейчас читаете, при этом определяя для изделий собственные размеры.

Ящик можно собирать и без чертежей, на глаз, однако, такой высший пилотаж – признак высочайшего мастерства в области сбора мебели. Если вам это по силам, значит дерзайте, и все обязательно получится таким, каким задумывалось.
