Как самостоятельно произвести замену подшипника в стиральной машине бош, сколько это стоит?

Разборка стиральной машины Бош.

Замена подшипников Бош это трудоёмкий процесс, который требует полной разборки машинки и снятие барабана.

Начинаем с того, что выключаем машину из сети. Снимаем верхнюю крышку, для чего выкручиваем винты крепления верхней крышки. Сдвигаем крышку назад, после чего снимаем и убираем её в сторону.Снимаем нижнюю пластиковую крышку. Для этого сначала открываем лючок фильтра сливного насоса. Видим винт, откручиваем его, снимаем нижнюю пластиковую панель.Нужно снять блокировку люка.Сначала надо снять хомут резины люка, аккуратно подцепив его плоской отверткой.Заправляем резину внутрь.Теперь отверткой отжимаем защелки блокировки внутрь и просунув руку внутрь машины отводим блокировку в сторону.Дальше нужно снять панель управления. Для этого, сначала достаем и убираем в сторону кювету загрузки порошка. Видим два винта, выкручиваем их. Панель теперь держится только на защелках. Берем плоскую отвертку и аккуратно снимаем панель.Когда сняли панель управления, увидим три разъема, вынимаем их, панель убираем в сторону.Продолжаем разборку. Откручиваем переднюю стенку машины с люком. Для этого нужно выкрутить четыре винта, которые крепят стенку к корпусу (два вверху и два внизу). Также нужно открутить еще один винт, который крепит рамку силового модуля к передней стенке.Сняв переднюю стенку, убрали ее в сторону.Выкручиваем гайки верхнего противовеса и снимаем противовес.Откручиваем металлическую рамку, к которой прикреплен силовой модуль. Она удерживается шестью винтами, выкручиваем их.Убираем рамку и вместе с модулем аккуратно отводим в сторону, она не помешает нам при снятии бака, поэтому так и оставляем ее висеть.Теперь надо снять внутреннюю часть кюветы загрузки порошка, для этого нужно с помощью плоскогубцев снять металлические хомуты и отвести их в сторону.Сняв кувету, отвели ее в сторонку.Осталось еще чуть-чуть и победа. Снимаем заднюю металлическую стенку машины. Для этого выкручиваем винты по периметру.Снимаем ремень привода.Снимаем мотор привода, для этого выкручиваем два винта, выдергиваем разъем питания мотора, сдвигаем мотор на себя и снимаем.Снимаем разъемы питания тэна (нагревательного элемента). Ослабляем затяжной хомут резинового сливного патрубка и стягиваем патрубок с бака.Откручиваем три стойки амортизаторы от бака, две находятся с одной стороны и одна с другой, и отводим их в сторону. От корпуса машины откручивать не надо.Ну вот и подошли к самому главному, а именно вынимаем бак из корпуса. На данный момент он висит на двух пружинах. Также надо отсоединить два тонких резиновых шланга. Один из них отдушина, сдергиваем его с бака, а второй идет к прессостату (датчик уровня воды). Сдергиваем его с прессостата. Внутренняя часть кюветы отведена в сторону, она нам не мешает, пусть себе висит.Беремся за бак и за пружины и вынимаем бак из корпуса машинки. Лучше попросите кого-нибудь Вам помочь, так как бак довольно тяжелый, но можно справиться и самому.Готово. Далее надо разобрать бак. Он состоит из двух половинок, соединенных между собой по периметру винтами. Но прежде снимаем поплавок (входит в систему измерения уровня воды). Убираем поплавок, отжав металлический хомут плоскогубцами. Теперь выкручиваем все винты по периметру бака и делим его.Выкручиваем гайку шкива. Снимаем шкив. Берем медную болванку и через нее выбиваем барабан из полубака, для этого ударяем сильно и метко по торцу вала барабана.

Подготовка к ремонтным работам

Первое, что нужно сделать перед проведением работ по устранению неисправности – подготовить необходимый инструмент. Для замены подшипников на машине Bosch Maxx 5, Bosch Maxx 4 или другой серии потребуются:

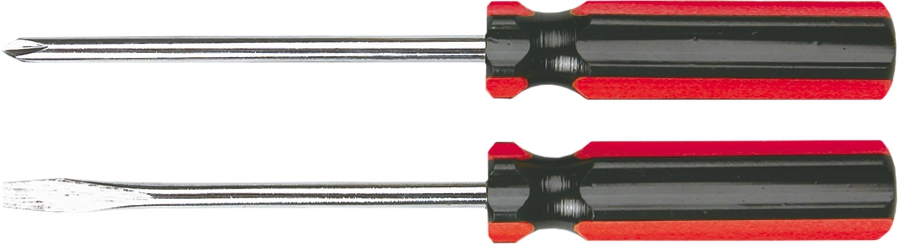

набор крестовых и шлицевых отверток;

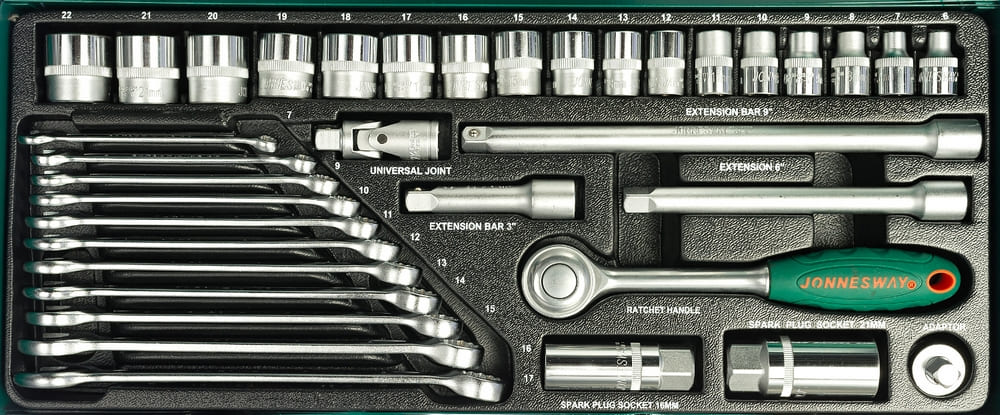

комплект торцевых головок;

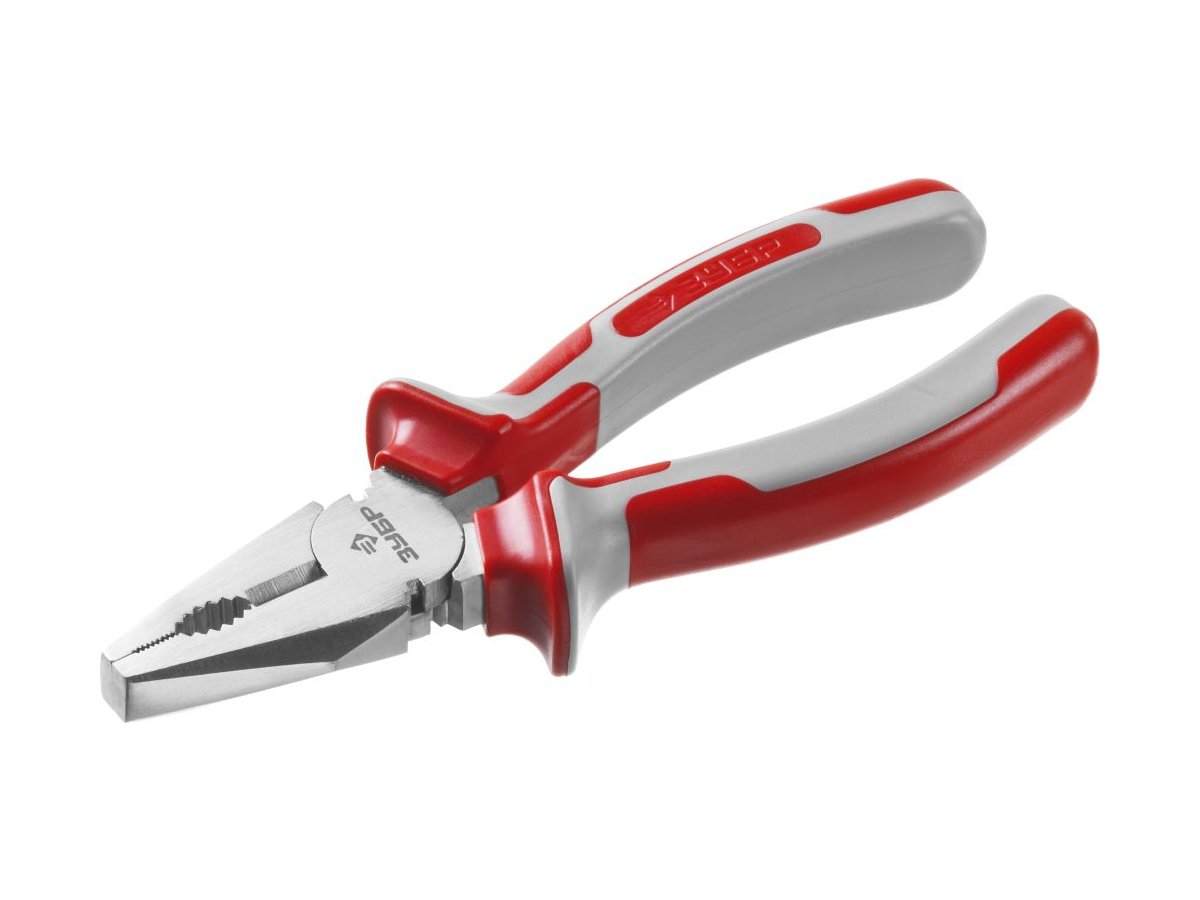

плоскогубцы;

• острогубцы;

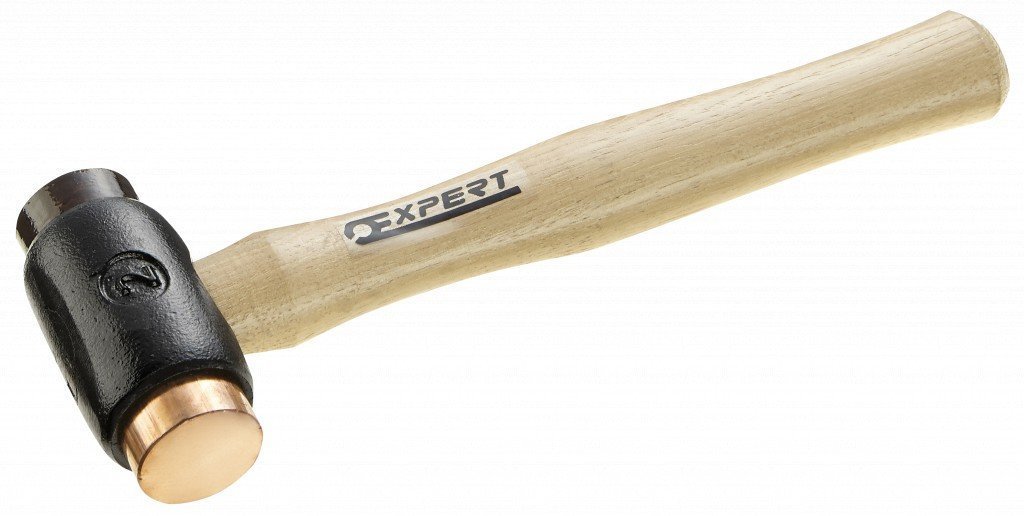

• молоток;

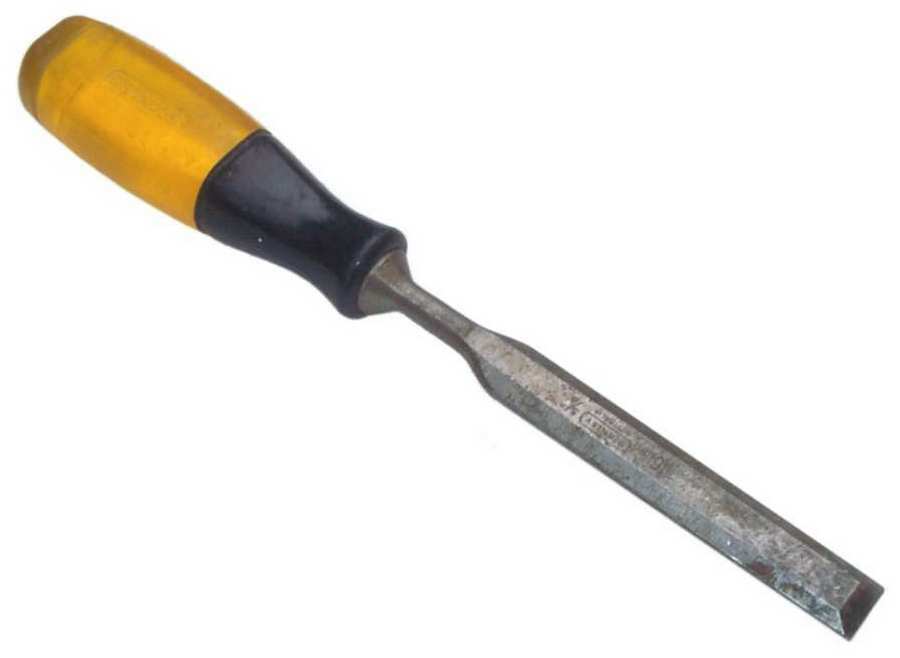

долото;

• резиновая киянка;
• WD-40;

силиконовый герметик.

Также потребуется таз или другая емкость для слива оставшейся в стиральной машине воды и сухие тряпки.

Помимо инструмента, необходимо приобрести запасные детали. Сервисные центры Bosch продают специальные ремонтные комплекты, куда входят подшипники и сальники, а также специальная смазка для подшипников. Чтобы не ошибиться при выборе, нужно назвать продавцам марку стиральной машины и модель, только так они смогут максимально точно подобрать нужный набор запчастей. Помимо сервисных центров, приобрести детали для замены можно в специализированном магазине или через Интернет.

Если стиральная машина прослужила много лет, то рекомендуется сначала разобрать ее, осмотреть комплектующие и только потом направляться в магазин. Возможно, помимо подшипников необходимо провести замену других узлов. Лучше сделать это сразу, чтобы через некоторое время снова не разбирать машину для замены той или иной детали.

Перед тем, как приступить к разбору стиральной машины, необходимо отключить ее от сети, отсоединить от канализации и водопровода и переместить на просторное место, чтобы ничто не мешало проведению ремонта. Рядом нужно поставить один-два стола, чтобы складывать на них снятые детали.

В процессе разбора стиральной машины Bosch рекомендуется фотографировать каждый шаг, чтобы не возникло проблем при сборке. В первую очередь это касается проводки. При неправильном подключении может произойти короткое замыкание и выгорание контактов, что приведет к дополнительному дорогостоящему ремонту, а в худшем случае – к покупке новой техники.

Как собрать бак?

Когда оба подшипника с сальниками поставлены, аккуратно наденьте одну часть бака на вал — ту, в которой барабан. Делайте это так, чтобы удалось поставить вторую часть. Прокладка обрабатывается с помощью водостойкого герметика — по всему периметру соединения. Половинки соединяют, прикручивают крепежными винтами.

Аппарат Бош собирается в обратном порядке. Разборка выполняется аналогично для всех моделей этого бренда. Если и есть различия, то они небольшие.

Полезное видео:

Поменяв самостоятельно подшипник, вы вернете стиральную машинку к жизни — она прослужит еще долгие годы. Заодно вы приобретете полезные ремонтные навыки и сэкономите на вызове мастера.

Плохо
1

Интересно
1

Супер
1

Извлечение подшипников, разборка бака

Подшипниковый узел находится внутри барабана, а барабан – внутри бака. Поэтому первым делом нам необходимо снять корпус бака и извлечь барабан

Обращаем внимание на то, что некоторые модели стиральных машин Bosch поставляются к нам в Россию с паянным баком, который в отличие от стандартных – просто так не разобрать

Разборка паянного бака. Многие производители экономят на производстве стиральных машин, и делают некоторые комплектующие трудно заменяемыми. Таким примером является пластиковый бак, который крепится не болтами, а точечной пайкой. С одной стороны – это надёжно, но, когда время доходит до ремонта – приходится попотеть. В данном случае, если Вы не имеете представление как это делать – лучше даже не браться за ремонт. Так как можно повредить бак, и покупка нового обойдётся в 12 000 рублей, не меньше. С помощью специальных инструментов (микролобзик, миниболгарка) бак аккуратно, медленно разрезается по оси.

Следующим этапом станет извлечение подшипников. По центру барабана Вы увидите втулку и подшипники. Если подшипники в более-менее нормальном состоянии – вытаскивайте втулку, и с помощью подъёмника извлеките подшипники. Если же подшипники заржавели, то потребуется их выбивать.

Выбиваются подшипники не всегда легко, при этом есть риск нанести себе травму. Возьмите молоток, толстую стамеску, ненужную тряпку. Вокруг подшипника уложите и смочите водой тряпку. Затем несильными ударами молотком по стамеске начинайте обстукивать по кругу подшипники. Если всё делать правильно, то минут через 20 подшипниковый узел выбьется.

Как сбросить ошибку на стиральных машинах Bosch

Чтобы сбросить ошибку на стиральной машине серии Classixx, необходимо выполнить следующие действия:

• Нажать и удерживать кнопку включения.
• Переключатель программ, находившийся в выключенном положении, повернуть влево на две программы, не прерывая выполнения предыдущего действия.
• Подождать две секунды, отпустить клавишу включения.
• Если машина оснащена дисплеем, на экране появится продолжительность программы, на которую установлен селектор. Если техника без экрана, все лампочки моргнут.

Машины Бош этой серии очень капризны. Часто случается, что сбросить код с первого раза не получилось, поэтому приходится выполнить процедуру заново. Действия нужно повторять, пока срабатывает ошибка, иногда сбросить ее получается только с четвертого или пятого раза, а в некоторых случаях попыток требуется гораздо больше.

Возвращаем машинке работоспособность

Обратная сборка осуществляется либо по памяти, либо ориентируясь на фотоматериал, сделанный в ходе проведения работ. Собирать агрегат по фотографиям намного легче, вероятность перепутать расположение деталей, клемм, фишек и проводов в таком случае будет ничтожно мала.

Хотелось бы выделить один важнейший момент, связанный с обратной установкой движка в моделях СМА Ханса, не имеющих доступа к детали сзади. В таком случае, установив сначала бак, а затем мотор, будет сложно одеть ремень привода на нужное место. Чтобы хорошо натянуть его необходимо положить стиралку набок и аккуратно надеть его, просовывая руку в отверстие между корпусом и бачком. Другой, более легкий метод – установить движок, и натянуть привод до начала завершающей сборки.

Интересное:

• Обзор встраиваемых посудомоечных машин Ханса 60 см
• Ремонт неисправностей стиральных машин Hansa
• Как одеть ремень на стиральную машину
• Как устроена стиральная машина Hansa?
• Отзывы о посудомоечной машине Hansa ZIM4677EV
• Отзывы о стиральных машинах Hansa

Комментарии читателей

Поделитесь своим мнением — оставьте комментарий

Как узнать о поломке

Выход из строя подшипника СМ связан с сильным шумом и грохотом при работе: вы можете услышать скрежет, дребезжание.

Отогнув резиновую манжету люка, подвигайте барабан рукой: если он сильно расшатан, значит, неисправность на лицо.

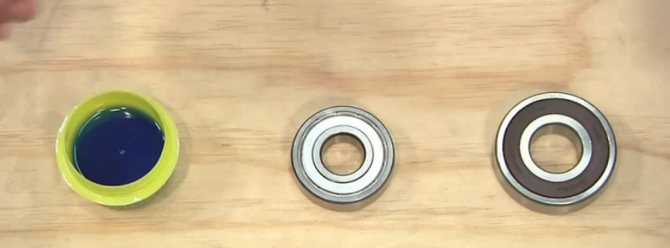

Какие же подшипники стоят на стиральной машине Bosch, чем их можно заменить? Чтобы сделать правильный выбор в магазине, снимите изношенные детали и покажите их продавцу. Это довольно сложный ремонт, однако он того стоит.

Необходимые инструменты

Прежде чем приступить к работе, подготовьте инструменты.

1. Насадочная, шлицевая, крестовая отвертки.
2. Торцевые головки 8-32 мм.
3. Молоток.
4. Долото.
5. Плоскогубцы, острогубцы.
6. Съемник, чтобы снять подшипник.
7. Ремкомплект Бош.
8. Средство WD-40.
9. Резиновая киянка.
10. Герметик.

Тонкости разборки машинок разных брендов

Стиральные машинки, изготовленные разными производителями, в целом похожи и выполняют одинаковый набор базовых функций. Однако в конструкции агрегатов и расположении внутренних рабочих деталей имеются существенные различия.

У многих популярных моделей стиралок ТЭН располагается впереди. Чтобы до него добраться, понадобится просто снять фронтальную крышку и аккуратно извлечь деталь для последующего ремонта, замены или чистки

Для корректной разборки очень важно знать специфические уникальные особенности модели, подлежащей ремонту. Тогда работа пройдет легко и в зону неисправности удастся проникнуть без всяких проблем

Шаги разборки машинок Samsung

Бытовые стиральные машинки Самсунг разбираются довольно легко. Емкость для загрузки порошка располагается удобно и держится всего на двух саморезах. Рабочий ТЭН находится внизу бака непосредственно под передней крышкой и добраться до него не составляет никакого труда.

Если у стиралки Самсунг не открывается дверь, проблему следует искать в модуле управления. Справиться самостоятельно с ремонтом такого плана довольно сложно. Лучше передать эту работу специалистам из сервисного центра

Подробно с выполнением ремонта стиральных машинок марки Самсунг ознакомит пошаговое руководство, которое приведено в рекомендуемой нами статье.

Нюансы починки моделей от Ariston

В изделиях Аристон наиболее часто выходят из строя подшипники и сальники бака. Конструкция модели продумана таким образом, что починке этот узел не подлежит. Но для умелых и опытных домашних мастеров преград не существует.

Чтобы заменить сальник, цельный бак развальцовывают или распиливают ручной пилой. Иного способа для восстановления деталей не предусмотрено, кроме, разумеется, покупки нового бака и установки его в фирменном сервисном центре компании.

Испортившийся двигатель в технике Аристон – нередкое явление. Для починки нужно выкрутить болты, снять заднюю часть корпуса, а потом извлечь узел. Если после диагностики выяснится, что элемент не подлежит ремонту, придется купить новый и установить на место старого

Модели стиралок марки Аристон последнего поколения оборудованы устройствами самодиагностики, что существенно ускоряет процесс поиска поломки. Коды неисправностей и ошибок в работе высвечиваются на табло, оповещающем о возникшей или назревающей проблеме. Их расшифровка поможет понять, что и как следует ремонтировать.

Порядок разборки стиралок Atlant

Приборы бренда Атлант практично сконструированы и подлежат ремонту. В самом начале разборки необходимо снять противовес, а потом удалить внешнюю управляющую панель. Барабан в этих моделях состоит из двух половинок, стянутых болтами, поэтому любые рабочие детали заменить можно в два счета.

Модели от компании Атлант имеют встроенную систему самодиагностики. В случае возникновения неисправностей электроника выводит на дисплей соответствующую информацию. Хозяева могут прочесть сообщение, свериться с документацией и определить способ устранения неполадки

Специфика машинок марки Electrolux

Машинки Электролюкс очень надежны и довольно редко ломаются. С десяткой лидирующих по продажам стиралок Electrolux познакомит составленный нами рейтинг. Фасадная панель снимается элементарно и сразу же открывает доступ ко всем основным узлам и деталям.

На отдельных съемных опорах размещаются рабочие подшипники и сальники. Для их замены полностью разбирать барабан не требуется.

Если в стиралке Электролюкс не крутится рабочий барабан, скорее всего, повредились щетки, ремень привода, двигатель или плата управления. Искать неполадку можно самостоятельно, но мастера из сервисного центра сделают это быстрее и на самом высоком профессиональном уровне

Особенности стиральной техники марки LG

Бытовая стиральная техника LG отличается сложной конструкцией. Чтобы снять фронтальную панель, придется сначала отверткой выкрутить гайки, надежно фиксирующие крышку люка. Затем предстоит аккуратно убрать винт, крепко стягивающий хомут для удержания манжеты.

Чтобы проще было справиться с разборкой стиральной техники, можно наглядно изучить конструкционные особенности агрегата, рассмотрев эту схему

Затем понадобится удалить находящийся сверху утяжелитель и только после этого аккуратно извлечь подлежащий ремонту или замене бак.

Южнокорейский производитель снабжает свои новые модели системой самодиагностики. Расшифровка кодов ошибок поможет оперативно и безошибочно определить, что нужно менять и где ремонтировать. Позволит сразу решить, стоит ли производить ремонт своими руками или лучше обратиться в мастерскую.

Ход работы

Как подобраться к подшипнику стиральной машины? В первую очередь потребуется снять верхнюю крышку агрегата, открутив всего два болта крепления. Затем удаляем лоток для моющих средств и демонтируем панель управления.

Важно! Не стоит снимать провода с электронного «мозга» машинки. Высока вероятность, что при обратной сборке они перепутаются, и бытовой прибор не будет правильно реагировать на команды пользователя

Пусть панель остаётся висеть на проводах. А мы займёмся снятием задней панели. Трудностей этот процесс не вызывает. Далее потребуется открыть люк, удалить хомут, который удерживает резиновую манжету, и затем вынуть саму манжету с помощью шлицевой отвёртки. Теперь нужно окрутить болты устройства блокировки люка.

Следующий этап работы – это снятие нижней панели машины, в которой имеется лючок для фильтра. После этого берём в руки плоскогубцы и вынимаем патрубок, который идёт от дозатора к баку, и шланг, ведущий к манжете бака. Далее можно демонтировать блок дозатора, из которого мы уже вынули чашечку для порошка и других моющих средств. Затем нам останется открутить крепления пресостата, снять трубку, ведущую к нему, и удалить пару металлических планок, которые нам будут мешать в дальнейшей работе.

Теперь со стороны задней панели откручиваем передний противовес и крепления ТЭНа. Следующий этап – снятие питающих проводов с электродвигателя, отцепляем патрубок слива и откручиваем крепления амортизаторов.

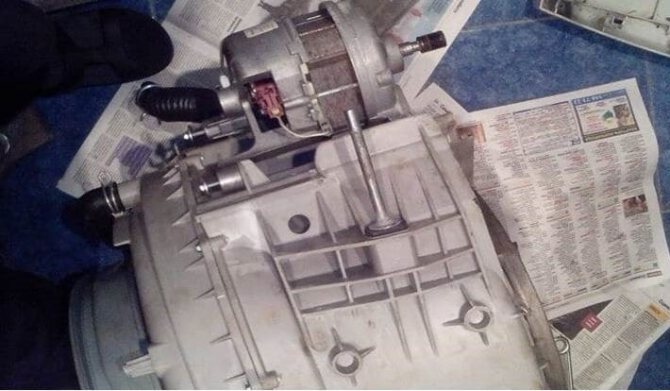

Вот мы и добрались до бака, который можно вынуть из стиральной машины вместе с двигателем. Можно, конечно, снять и сам мотор, чтобы он не мешал в работе. Это не трудно, но требует некоторого времени. Но, поменять подшипник нам не удастся, пока мы не разберём бак, так как он состоит из двух половинок, соединённых защёлками.

Как смазать подшипник в стиральной машине

Если машинка-автомат стала гудеть, это не всегда означает, что подшипники полностью отработали свой срок. Иногда проблему можно решить с помощью их смазки. Однако для того, чтобы ее нанести, потребуется также полностью разобрать прибор и снять узел. Поэтому специалисты рекомендуют сразу сменить их.

Кроме того, самостоятельное нанесение защитной смеси может понадобиться, если найти оригинальную запчасть не получилось. На все подшипники смазывающий слой наносится изготовителем. Если деталь куплена у официального дилера, ее можно сразу устанавливать. Однако в случае использования изделия сомнительного качества его нужно предварительно обработать. Защитное средство необходимо наносить на ту сторону, которая контактирует с втулкой.

Главное требование — использовать для подшипников и сальника один и тот же состав. Смешивать разные нельзя. Если принято решение оставить старую запчасть, которая загудела, но не сломалась, то ее смазывают после обработки WD-40 или другим очищающим аэрозолем.

Таблица запчастей к стиральным машинам bosch

ВНИМАНИЕ! Таблица носит информативный характер и не является последней инстанцией в выборе запчастей. Производитель может изменять характеристики товара

В некоторых моделях стиральных машин могут быть разные комплекты подшипников и сальников. Подобрать запчасти к другим стиральным машинам можно здесь.

35х62х106205

—

6206

Модель	Сальник	Подшипник	Ремень	ТЭН	Помпа
Bosch WAA 16170 E 16 Clasixx5	35x52x10/12	6203—6205		В основном 340611534061243406115или 597001 815798	P003
Bosch WAA 20200 OE/01	35x62x10/12	6205—6206
Bosch WAS 28482	35x72x10/12	6205—6306
Bosch MAXX 6	35x72x10/12	6205—6306
Bosch MAXX 4	35x62x10/12	6205—6206
Bosch WFL 1662 OE	1252 J5
Bosch MAXX 4 WFC/WFG 2060	35x72x10/12	6305—6306
Bosch MAXX 4 WFC 2060	35x62x10/12	6205—6206
Bosch MAXX Comfort WFR 2441/05 (6кг)	35x72x10/12	6305—6306
BOSCH Maxx5 WVD 24460 OE/03	35x72x9,5/16,5 тип ZD 03	6206—6306
Bosch WFB 1602	30×52/62×9.5/16	6204—6205
Bosch WFC 1263 OE/10	35x72x10/12	6305—6306
Bosch WFC 1200			1252 J5
Bosch WFF 1200/12	35x72x10/12	6305—6306	1314 J4
Bosch WC/WFC 1600Bosch WFL 1600 BY
Bosch WFC 2065	1255 J4
Bosch WFC 1663 OE-09	35x62x10/12	6205—6206
Bosch WFC 2063 OE	1252 J5
Bosch WFC 20630 E/07
Bosch WFCX 2460 OE
Bosch WFCX 2460 OE	35x72x10/12	6305—6306
Bosch WFD 1660BY/01	30×52/62×9.5/16	6204—6205
Bosch WFD 2460 EU/01			1180 J4
Bosch WFD 2460 EU/07			1180 J4
Bosch WFD 2460 EU/1			1180 J4
Bosch WFF 1200	32×52/78×8/14,8	6306-6306
Bosch WFK 6730/01	40×62/78×8/14,8	6205—6206
Bosch WFO 2042 OE/09	28x62x10	6204—6305
Bosch WFP 3330 E	32×52/78×8/14,8	6204—6205
Bosch WFR 2440	35x72x10/12	6305—6306
Bosch WFR 2841
Bosch WFT 8330	40×72/88×8/14,8
Bosch WFW 3030	28x62x10		1314 J4
Bosch WFX 2440 OE	35x72x10/12	6205—6306
Bosch WFW 3231	47x80x10/12	6208—6306
Bosch WLF 16060 OE/14	35x62x10/12,5	6305—6306
Bosch WLF 20204 OE/01	6205—6206
Bosch WFCX 2061 BY	1252 J5
Bosch WLF 20201	30x52x10/12	6204—6205
BOSCH WOR 16150 BY	1151 H7
Bosch WLX 16160 OE	1155 H8
Bosch WLX 20203 OE
Bosch WLX 16161
Bosch WLX 20200 OE/10	35x62x10/12	6205—6206
Bosch WLX 20200 OE/12
Bosch WLX 20200 OE/15
Bosch WLX 20200 OE/16	30x52x10/12	6204—6205
Bosch WLX 20200 OE/17 FD
Bosch WLX 24360 OE	35x62x10/12	6205—6206
Bosch WLX 204610 E	35x52x10/12	6204—6205
Bosch WLX 24360OE	35x62x10/12	6305-6306
Bosch WMV 1600	30×55/68×8/1135х72х10/12	6204—62056305—6306	1192 J3
Bosch WMV 3250			1285 J4
Bosch WOL-2050	V-28A	6204
Bosch WOF 2000 NL/02	V-28A	6204
Bosch WV 10800 BY/01			1192 J3
Bosch WVF 2000	35×72/84×11/18	6206—6306	1192 J3
Bosch WVR 2441	35х72х10/12	6305—6306	1192 J3
BOSCH WLX 20446BY21 FD	35x52x10/12	6204—6205
Bosch WFK 2430/12 FD 770200462	40×72/88×8/14,8	6305—6306
Bosch WLX 20361OE/19 FD 8809	30x52x10/12	6204—6205
Bosch WFB 1070 BY	22×40/52×11/15,5	6203-6203	1108 J5
Bosch WFT 7310	40×72/88×8/14,5	6306-6306	1341 J4
Bosch WFL 2462 OE	35x72x10/12	6305—6306
Bosch WLX20460Oe /12	35х62х10	6205—6206

Правила разборки стиралки Bosch

При выполнении разбора нужно выполнять тот порядок действий, который соответствует типу загрузки прибора. Алгоритм будет отличаться, но не существенно.

С горизонтальной загрузкой

Пошаговый алгоритм разбора стиральной машины Бош с фронтальной загрузкой:

1. Снять верхнюю крышку. Для этого необходимо выкрутить 2 болта, располагающиеся на задней стенке прибора. Крышку приподнимают вверх, после чего проталкивают вперед.
2. Отвернуть крепежные винты, которые фиксируют панель управления, снять ее. Чтобы демонтировать модуль управления, нужно открыть защелки. Сначала две верхних и две нижних (по правой стороне панели), затем три центральных, а после одну нижнюю и одну верхнюю слева.
3. Под крышкой располагается прессостат, его демонтируют.
4. Снимают порошкоприемник. Для его извлечения нужно нажать на специальный язычок.
5. Снимают переднюю панель корпуса: отворачивают верхний крепежный винт, освобождают хомут и выталкивают манжету, скручивают нижние винты. Фронтальная стенка снята.
6. После демонтажа передней стенки, можно увидеть траверсы, их скручивают. Затем отсоединяют провода сетевого фильтра.
7. Откручивают клапан подачи воды, который располагается на задней стенке.
8. Освобождают крепежи бака, скручивают мотор и противовесы.
9. Снимают ТЭН. Чаще всего он фиксируется одним болтом. Если ТЭН идет туго, его извлекают раскачивающими движениями.
10. Отсоединяют температурный датчик.
11. Снимают бак вместе с амортизаторами. Если требуется его разбор, то разъединяют клипсы, которые крепят две половины. Затем демонтируют шкив, выбивают сальник и подшипники.
12. В последнюю очередь можно снять помпу. Ее отсоединяют от наливного шланга (от патрубка барабана она была отсоединена ранее, при его снятии), снимают крепежи и достают со дна корпуса.

После того, как все элементы стиральной машины будут разобраны, можно приступать к ремонту. Как снять верхнюю крышку, читайте здесь.

Как разобрать стиральную машину Бош, подскажет видео:

С вертикальной

Шаги по разбору стиральной машины Бош с вертикальной загрузкой существенно не отличаются. Изменяется только порядок их выполнения:

• сначала снимают панель управления, которая располагается на верхней крышке, а не на передней стенке — она крепится с помощью защелок;
• аккуратно отсоединяют провода, выкручивают винты, фиксирующие плату управления;
• отсоединяют наливной клапан, предварительно сняв с него шланг;
• следующим этапом становится снятие верхней и боковых панелей;
• затем отсоединяют хомут от барабана.

Дальнейшие действия осуществляются по плану, представленному для машинки с фронтальной загрузкой.

Замена подшипникового узла

Чтобы добраться до подшипникового узла, придется выполнить еще пару действий. Сразу рекомендуем снять манжету, подцепив плоской отверткой пружинный хомут, и открутить двигатель. Потом продолжаем демонтаж:

• выкручиваем головкой на 12 шкив, облегчит задачу вставленная рукоятка молотка между ребер жесткости;
• разделяем бак на две половины, убрав все предусмотренные болты (около 16) на шве;
• чистим внутреннюю поверхность бака и ТЭН от накипи;
• если барабан не выходит сам из второй половины, ставим емкость на опоры и в крестовину брызгаем WD-40;
• ждем 5-10 минут, пока жидкость разъест скопившуюся грязь;
• находим подходящий по диаметру болт и вкручиваем его до конца;
• берем резиновую киянку и через ее основание пробиваем болт молотком, пока стержень не провалится;
• скручиваем вспомогательный болт;
• убираем бак;
• счищаем накипь вокруг подшипников отверткой;
• поддеваем внешнее кольцо зубилом и достаем все элементы узла;
• тщательно вымываем бак с помощью WD-40 и вытираем досуха;
• вставляем меньший подшипник съемником по внешней обойме;

• переворачиваем бак, опускаем в паз внутренний подшипник и простукиваем его аналогичным с первым способом, накрываем подходящим по диаметру кольцом и вновь забиваем;
• вытаскиваем обойму и проверяем края;
• ставим сальник и фиксируем суперклеем для большей прочности;
• смазываем водостойким составом.

Теперь собираем машинку, действуя в обратном порядке. Насаживаем половину бака на вал, соединяем со второй частью и устанавливаем на место шкив. На этом этапе проверяем качество произведенной замены, прокрутив барабан и оценив плавность вращения.

Далее необходимо одеть манжету, зафиксировав ее двумя хомутами, а после – вернуть проводку, противовесы, передние планки, панель управления и остальные элементы конструкции. Лучше ориентироваться по записям в блокноте или видеозаписи – тогда вероятность ошибки будет сведена к нулю. На «финише» не забываем про проверочный цикл и запускаем самую быструю стирку.

Стиральные машины во время стирки могут издавать тихий равномерный шум, не «подпрыгивая» в режиме отжима. Но если она начинает трястись и издавать сильный грохот, следует проверить ее рабочее состояние. Вполне вероятно, что придется поменять подшипник на стиральной машине. Эту процедуру можно провести самостоятельно, если соблюдать рекомендации и действовать аккуратно.

Замена подшипника

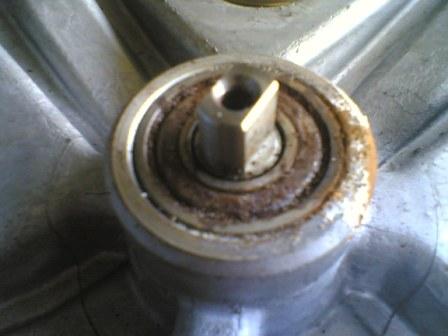

Разобрав бак, мы увидим в задней его части подшипник, который нам нужно снять со шкива. Для этого устанавливаем бак на подпорки и, используя киянку и долото, сбиваем неисправную деталь. Теперь нам остаётся только установить новую запасную часть и вопрос, как заменить подшипник в стиральной машине Бош

будет решён.

Прежде чем новый подшипник ляжет на место, необходимо зачистить шкив, освободив его от накипи и следов коррозии. Теперь деталь устанавливаем на шкив и, слегка постукивая киянкой, заглубляем его до тех пор, пока он не перестанет двигаться.

В стиральной машине Бош 5 таких подшипников два. Но, самому разобраться, как устанавливается второй подшипник, не составляет труда.

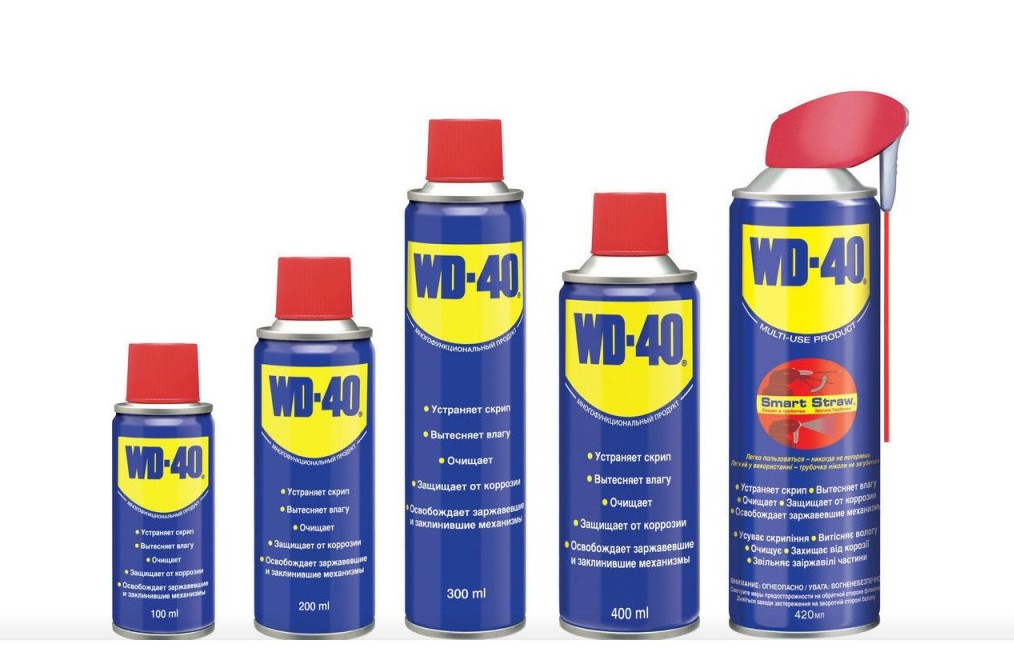

В заключение вспомним, зачем нам может понадобиться аэрозоль WD-40. Он будет необходим в тех случаях, когда коррозия, накипь и загрязнения не дадут нам открутить болты или другое крепление. Распылив аэрозоль на неподдающийся узел, нам удастся справиться с проблемой.

Наконец, переходим к замене подшипников Бош.

После того, как извлекли барабан, нужно извлечь старые подшипники Бош и сальник из посадочного места в полубаке. Выбиваем их с помощью металлической плашки и молотка, но можно и с помощью съемника, если он у Вас есть.

Вот они старые подшипники и сальник. В этой машине были установлены подшипники 6205, 6206 и сальник 37,4 * 62 * 10 мм. Новые подшипники для стиральной машины Bosch можно приобрести в любом специализированном магазине. Марка SKF является наиболее популярной и проверенной, поэтому лучше отдать предпочтение ей.Устанавливаем новые подшипники, запрессовываем или аккуратно забиваем (очень аккуратно, чтобы не повредить обойму). Внутреннюю часть сальника смазываем смазкой.

Перед тем как соединить два полубака, обязательно наносим силиконовый герметик на место соединения. Если соберете без герметика, скорее всего будет подтекать.

Собираем машину в обратной последовательности, проверяем.

Данный вид ремонта является наиболее сложным, поэтому если Вы не уверены в своих силах, то обратитесь за помощью к мастеру. Удачи.

Возможные трудности

При ремонте стиральной машины Bosch можно столкнуться с различными сложностями:

Проблема	Пути решения проблемы
Имеющиеся в наличии отвертки не подходят к крепежным винтам	Заранее следует позаботиться о большом наборе отверток и головок
Бак после отсоединения не удается достать из корпуса	Следует проверить, все ли крепежи были отсоединены, а также сняты ли противовесы, которые значительно утяжеляют конструкцию
После сборки и при первом запуске под стиралкой появилась лужа	Для определения места течи стиральную машину придется разобрать, и провести диагностику
При монтаже не хватает винтов	Утерянные по невнимательности винты можно заменить аналогичными
Подшипник не получается снять	Помочь снять прикипевшую деталь может WD-40
Некоторые винты не выкручиваются
Новый подшипник не соответствует посадочному гнезду	Вероятно, приобретенный подшипник не подходит к имеющейся модели стиральной машины

Как поменять

При смене детали после извлечения старых подшипников место, где они были установлены, необходимо прочистить от накопившейся грязи.

Они тоже могут потребовать замены.Только после этого можно приступать к установке новых запчастей.

Выбор нового

Чтобы не ошибиться в выборе новых подшипников и сальника, рекомендуется покупать их уже после извлечения старых. Существует вероятность того, что продавец в магазине сможет подобрать нужные детали на основании марки и производителя прибора, однако полагаться на это не следует. Покупка по образцу надежнее.

Если машинка с вертикальной загрузкой требует полной замены ступицы, в которую запрессован подшипник, тоже следует взять с собой образец. Эти элементы могут быть как с левой, так и с правой резьбой.

Установка подшипника на стиралку

Устанавливая узел из 2 подшипников, работу надо начинать с малого элемента. Он забивается с внутренней стороны барабана таким же способом, как был извлечен его предшественник. Следует убедиться, что деталь установлена плотно. Признак этого — изменившийся звук ударов. Он должен стать звонким.

Точно так же устанавливается второй подшипник, только работа должна вестись с внешней части барабана.

После того как оба элемента узла займут свое место, нужно перейти к установке сальника. Перед этим его нужно смазать. Помещается на место он так же, как и подшипники, — с помощью зубила и молотка. Однако эта делать более хрупкая, поэтому требуется наносить менее сильные удары. Работа производится с внутренней стороны барабана.

Признаки поломки подшипника

Чаще всего подшипник начинает разрушаться после повреждения манжеты и вымывания смазки. При такой неисправности слышен посторонний шум в барабане, металлический скрежет, ощущается повышенная вибрация машины.

Чтобы диагностировать выход из строя подшипника, достаточно прокрутить рукой барабан. Если он крутится с затруднением, имеет значительный люфт и слышно, как крутятся стальные шарики, то придётся разбирать стиральную машину и заниматься подшипниками. Так как ремонту они не подлежат, потребуется заменить эти детали.

В тех случаях, когда барабан совсем перестаёт крутиться и машина даёт течь, тут мы советуем не рисковать и отдать стиралку в ремонт профессионалам.

К чему приводит износ подшипников

Подшипник обеспечивает равномерное вращение бака и барабана при стирке. Следом за изношенным подшипником могут повредиться крестовина и бак СМА, что приведет к полной остановке работы. Вам придется менять бак, который поставляется вместе с барабаном. Иногда такая замена равна стоимости новой стиральной машины.

По каким причинам возникает поломка

1. Естественный износ. Производитель заявляет, что срок службы подшипника составляет от 5 до 7 лет. При редкой эксплуатации может дотягивать до 10 лет.
2. Протечка воды. Это может случиться из-за испорченного сальника, который защищает подшипник от влаги. Вода вымывает смазку, что приводит к коррозии и постепенному износу.

Как распознать неисправность

Кроме сильного шума, вы можете заметить на дисплее код ошибки. Также вы можете покачать барабан рукой. Если наблюдается люфт – барабан сильно отходит от бака, значит, причина в износе. Тот же результат будет, если вращения барабана неоднородны.

Как собрать бак?

Когда оба подшипника с сальниками поставлены, аккуратно наденьте одну часть бака на вал — ту, в которой барабан. Делайте это так, чтобы удалось поставить вторую часть. Прокладка обрабатывается с помощью водостойкого герметика — по всему периметру соединения. Половинки соединяют, прикручивают крепежными винтами.

Аппарат Бош собирается в обратном порядке. Разборка выполняется аналогично для всех моделей этого бренда. Если и есть различия, то они небольшие.

Поменяв самостоятельно подшипник, вы вернете стиральную машинку к жизни — она прослужит еще долгие годы. Заодно вы приобретете полезные ремонтные навыки и сэкономите на вызове мастера.

Источник

Разбираем стиральную машину, чтобы добраться до узла подшипников

Перед тем, как начать разборку стиральной машины, мы настоятельно рекомендуем освободить под это дело площадь, где будет удобно развернуться, а также постелить на пол ненужную ткань, чтобы не испачкать его.

❶ Независимо от серии стиральной машины (если речь не идёт о вертикальных устройствах), в первую очередь необходимо снять ремень. Для этого откручивайте заднюю крышку, аккуратно подцепите отвёрткой ремень и снимите его.

❷ Затем, нам понадобится отключить модуль управления. Для этого отсоединяются провода, и с помощью отвёртки выкручиваются шурупы, которые держат материнскую плату.

❸ Третий этап – отключение нагревательного элемента и сливного насоса. Для этого наклоните стиральную машину под углом 45 градусов, и снизу проведите демонтаж вышеназванных компонентов.

❹ Последнее, что необходимо сделать из подготовительных работ – отсоединить амортизаторы. Полностью извлекать их не надо, достаточно лишь ослабить крепление между амортизаторами и баком.

На этом всё, далее нужно достать бак н подготовленную заранее площадку, и приступить к извлечению подшипников.
