Результаты испытаний свай в проекте фундамента в Воронеже

Путь от полевого испытания до скорректированного проектного решения — это цепочка, в которой технические данные превращаются в конкретные параметры свайного поля. Для застройщиков и проектировщиков в Воронеже такие работы выполняет Главфундамент в Воронеже. Испытания позволяют заменить нормативные табличные значения фактическими характеристиками грунта, что напрямую влияет на длину, диаметр и шаг свай, а значит — на стоимость и надёжность фундамента.

Как перевести результаты испытаний в расчётную нагрузку на сваю

Основной документ, определяющий переход от полевых данных к проекту, — СП 24.13330.2021 «Свайные фундаменты». Испытания проводятся по ГОСТ 5686-2020, а общие требования к основаниям устанавливает СП 22.13330.2016. Ключевой показатель — несущая способность сваи по грунту (Fd), полученная по результатам статического или динамического нагружения.

Допускаемая нагрузка на сваю определяется по пункту 7.1.11 СП 24.13330.2021 из условия:

N ≤ Fd / γ_c,g,

где N — расчётная нагрузка, передаваемая на сваю; Fd — частное значение предельного сопротивления сваи по результатам испытаний; γ_c,g — коэффициент надёжности по грунту.

Значение γ_c,g зависит от способа определения Fd. При расчёте по результатам статических испытаний эталонной сваей или сваей-зондом коэффициент принимается по таблицам СП 24.13330.2021 с учётом вида грунта и способа погружения. Для свай-стоек, опирающихся на скальные или малосжимаемые грунты, коэффициент может приниматься равным 1,0, для висячих свай — как правило, 1,4. Если испытания выполнены в достаточном объёме, допускается статистическая обработка результатов для уточнения коэффициента надёжности по грунту, что позволяет получить более высокое значение допускаемой нагрузки без потери надёжности.

Корректировка свайного поля: длина, диаметр, шаг, количество свай

Результаты испытаний дают проектировщику фактические данные о распределении сопротивления по глубине: сопротивление под нижним концом и по боковой поверхности. На основе этих данных корректируются четыре основных параметра.

• Длина свай. Если фактическое сопротивление на проектной отметке ниже расчётного, сваю удлиняют до слоя с достаточной несущей способностью. Если сопротивление выше — длину можно сократить, что даёт прямую экономию на материале и свайных работах.
• Диаметр. Увеличение диаметра повышает сопротивление под нижним концом и площадь боковой поверхности, но требует более мощного оборудования. Испытания позволяют оценить, какой прирост несущей способности даёт каждый сантиметр диаметра в конкретных грунтах Воронежской области.
• Шаг свай. При подтверждённой высокой несущей способности шаг можно увеличить, сократив общее количество свай. При пониженной — уменьшить, чтобы распределить нагрузку от ростверка.
• Количество свай. Итоговый параметр, который пересчитывается после уточнения допускаемой нагрузки на одну сваю. Уменьшение количества свай при сохранении несущей способности фундамента — основной источник экономии.

Где возникает экономия и где она недопустима

Экономия от испытаний свай формируется в нескольких точках:

• сокращение длины свай при подтверждённой несущей способности выше нормативной;
• увеличение шага и уменьшение общего числа свай;
• отказ от избыточного запаса по диаметру;
• снижение объёма бетона и арматуры на ростверк за счёт более точного распределения нагрузок.

Однако есть зоны, где экономия недопустима. Нельзя сокращать длину свай ниже глубины промерзания или ниже слоя с достаточной несущей способностью, если это не подтверждено испытаниями. Нельзя уменьшать количество свай в кустах под колонны без проверки фактического распределения нагрузок. Нельзя отказываться от контрольных испытаний при строительстве, даже если изыскательские испытания дали благоприятный результат.

Влияние региональных условий: промерзание, грунтовые воды, пойменные участки, сезонность

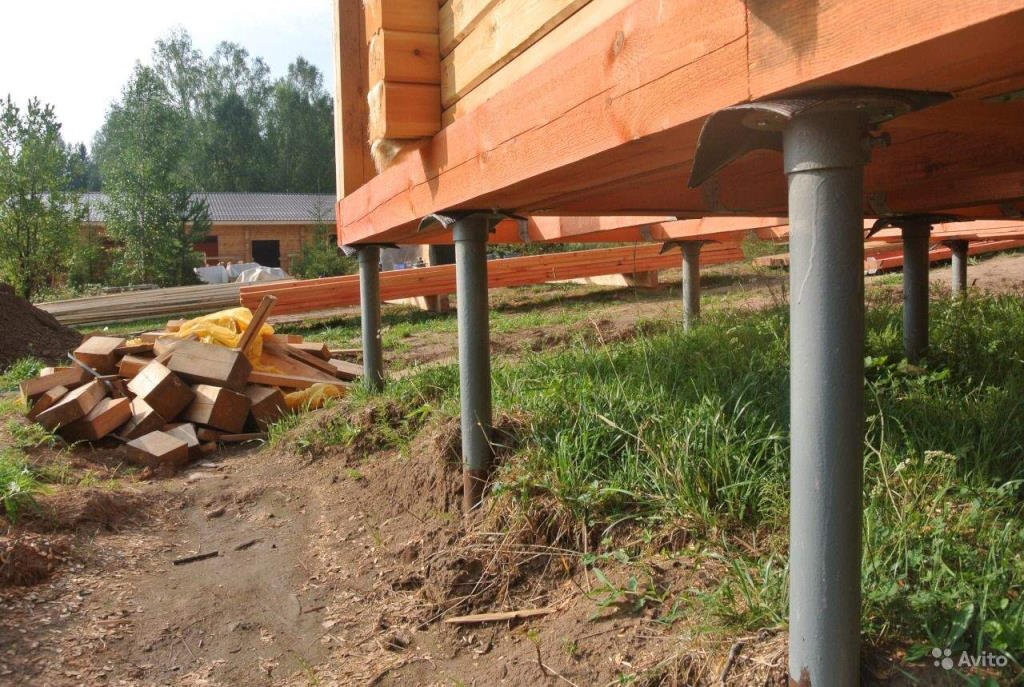

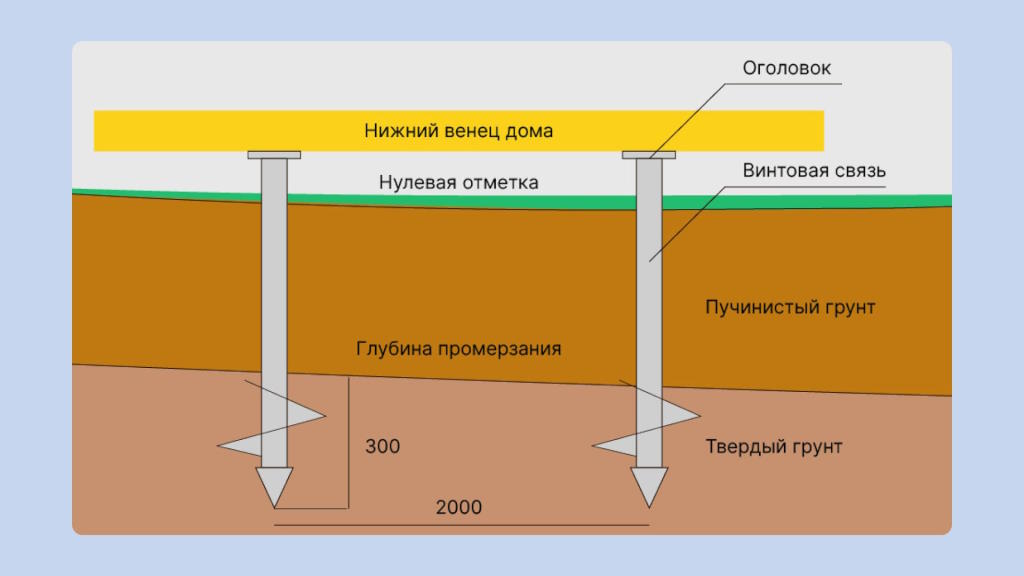

Воронежская область характеризуется нормативной глубиной промерзания от 1,03–1,06 м для суглинков и глин до 1,25–1,47 м для песков. Для свайных фундаментов это означает, что нижний конец сваи должен быть заглублён ниже этой отметки, чтобы исключить воздействие морозного пучения. Однако на пойменных участках вдоль рек Дон, Воронеж и Усмань глубина промерзания может сочетаться с высоким уровнем грунтовых вод и наличием слабых водонасыщенных грунтов.

Испытания свай на таких площадках должны учитывать сезонность: весенний паводок и подъём уровня грунтовых вод меняют сопротивление грунта по боковой поверхности и под нижним концом. Результаты, полученные в сухой период, могут быть не representative для периода паводка. Поэтому программа испытаний должна включать точки в разных частях площадки и, при необходимости, повторные испытания в неблагоприятный сезон.

Контрольные испытания в ходе строительства и приёмочный контроль

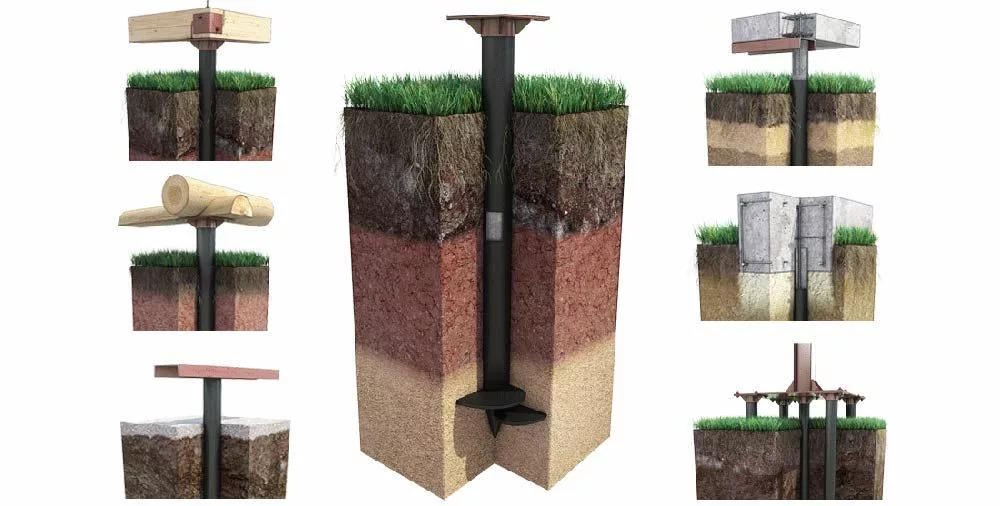

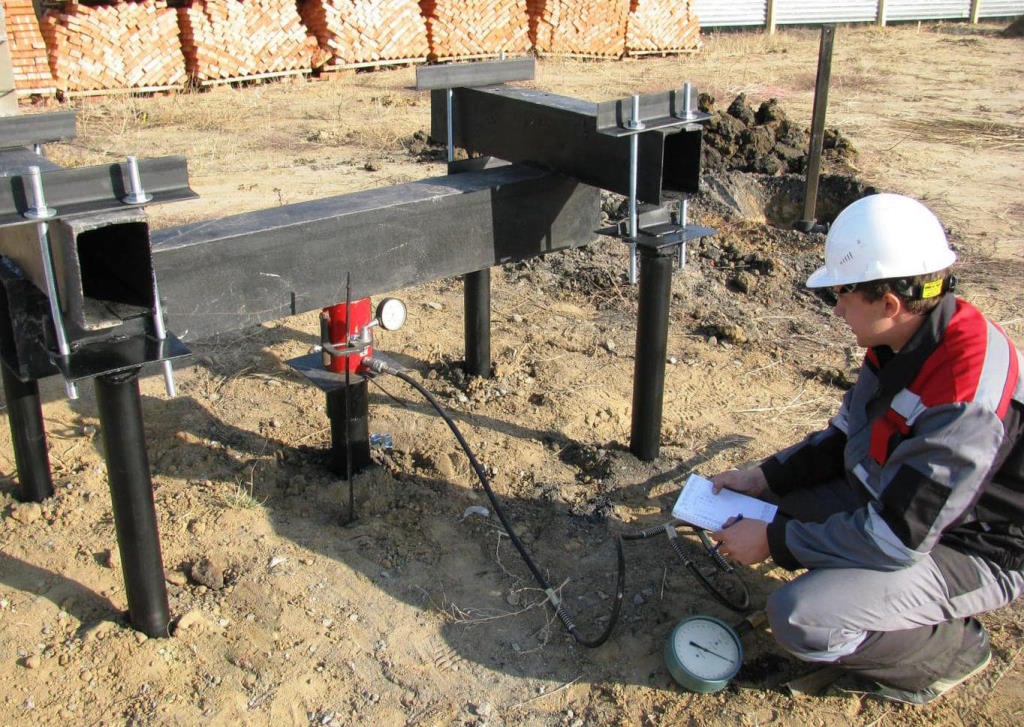

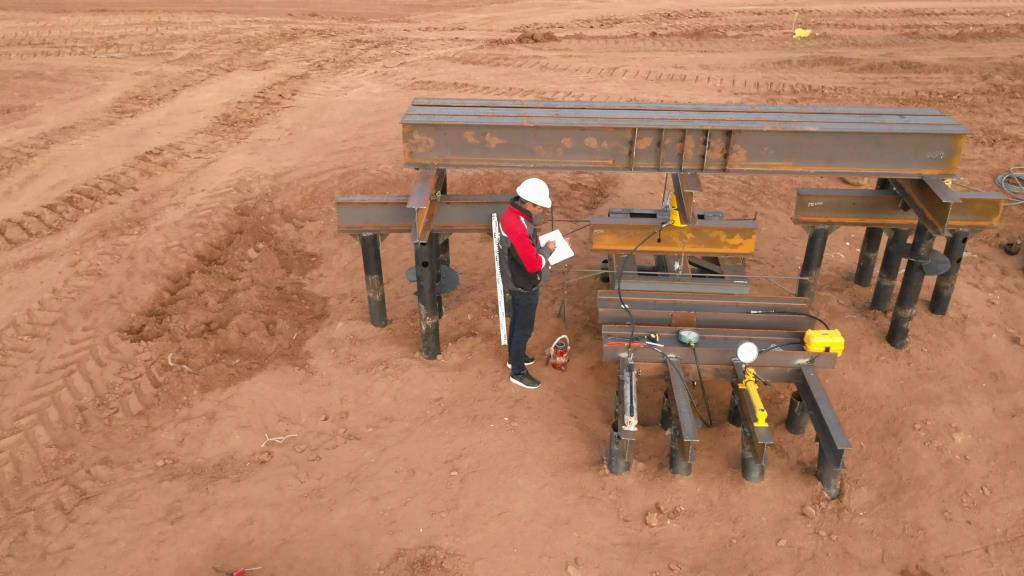

ГОСТ 5686-2020 разделяет испытания, выполняемые при инженерных изысканиях, и контрольные испытания при строительстве. Контрольные испытания проводятся на рабочих сваях или на сваях, погруженных специально для проверки. Их цель — подтвердить, что фактическая несущая способность свай на площадке соответствует проекту.

Число испытуемых свай при контрольных испытаниях статической вдавливающей нагрузкой составляет до 0,5 % общего числа свай, но не менее установленного минимума в зависимости от класса сооружения. При динамических испытаниях — до 1 %, но не менее 6 штук. Осадка сваи при контрольных испытаниях не должна превышать 20 мм для буровых свай и 40 мм для забивных и вдавливаемых.

Приёмочный контроль включает проверку исполнительной документации, журналов погружения, актов освидетельствования скрытых работ и результатов контрольных испытаний. Без этих данных свайное поле не может быть принято как основание для дальнейших работ.

Взаимодействие заказчика, изыскателей, проектировщика и подрядчика

Эффективность использования результатов испытаний зависит от согласованности действий всех участников. Заказчик формулирует требования к несущей способности и срокам. Изыскатели выполняют полевые работы и предоставляют первичные данные. Проектировщик переводит эти данные в скорректированные параметры свайного поля. Подрядчик реализует проект и участвует в контрольных испытаниях.

Разрыв в этой цепочке приводит к тому, что результаты испытаний остаются «на бумаге», а проект корректируется по нормативным таблицам, а не по фактическим данным. Чтобы этого избежать, проектировщик должен быть включён в обсуждение программы испытаний на этапе изысканий, а подрядчик — получить проект с уже учтёнными результатами, а не с «запасом на неизвестность».

Что включить в техническое задание и договор на испытания

Техническое задание на испытания свай должно содержать:

• цель испытаний: определение несущей способности для проектирования или контроль при строительстве;
• тип и размеры испытуемых свай, способ их погружения;
• проектные нагрузки (нормативные и расчётные), которые должны быть восприняты сваей;
• количество точек испытаний и их расположение на площадке с учётом неоднородности грунтов;
• метод испытаний: статическая вдавливающая, выдёргивающая, горизонтальная нагрузка или динамическая;
• требования к оборудованию и точности измерений в соответствии с ГОСТ 5686-2020;
• форму представления результатов: графики «нагрузка — осадка», таблицы частных значений Fd, статистическая обработка.

В договоре следует зафиксировать сроки выполнения работ, условия приостановки при неблагоприятных погодных условиях, порядок передачи результатов проектировщику и ответственность за достоверность данных. Отдельно оговаривается участие заказчика в приёмке результатов и возможность корректировки программы испытаний по согласованию сторон.

Таким образом, результаты испытаний свай — это не формальная процедура, а рабочий инструмент проектировщика. При правильном включении в проект они позволяют снизить стоимость фундамента, сократить сроки и одновременно повысить надёжность основания с учётом конкретных условий Воронежа и Воронежской области.
