Стиральная машина bosh: диагностика неисправностей и способы их устранения

О неисправности прибора

Судя по отзывам владельцев, в начале программы двигатель может выходить на высокие обороты. Это может быть вызвано обрывом обмотки на катушке или ее плохим креплением. Также резкая смена оборотов свидетельствует о том, что щетки двигателя изношены. Не исключено, что в результате вибрации контакты проводки начали отходить. Напряжение может подаваться с блока управления на обмотку мотора, из-за чего сигнал из таходатчика не поступает. Бывает, что сигнал перестает поступать по причине нагрева движка и катушки устройства и возобновляется после их остывания. Из-за нестабильности сигнала мотор начинает работать резкими рывками, а может и вовсе не выйти на отжим. Как утверждают специалисты, в этом режиме в стиральной машинке двигатель должен обеспечивать не менее 800 оборотов в минуту. При выходе таходатчика из строя количество оборотов не регулируется. Такие признаки указывают на то, что на магнитном роторе образовался скол или трещина.

Разрушение подшипников

Неисправность встречается в СМА Бош со сроком эксплуатации от 5 лет. Со временем подшипники разбалтываются, сальник слабеет, и внутрь попадает влага: это приводит к коррозии и разрушению подшипников. На сроки возникновения поломки влияет частота стирок и перегруз стиральной машины. Чем чаще вы перегружаете машину, тем быстрее подшипники выходят из строя.

Признаки	Как устранить	Стоимость* (только работа)
Машина издает при работе громкие звуки – гремит, стучит, скрежещет. Особенно, на этапе отжима. Возможно, барабан болтается, если его покачать, или не вращается совсем. Если разобрать машинку, на баке видны ржавые подтёки из подшипников.	Необходимо заменить подшипники и сальник.	от 4100 руб.

*В цену не входят новые подшипники и сальник, стоимость только за замену деталей

Первый запуск

Машинка содержит кнопку включения и выключения. Тумблер выбора программ выполняет эту функцию. Чтобы выключить машинку, необходимо установить ручку в выключенное положение (вверх).

Режимы стирки Bosch Classixx 5

При вращении тумблера агрегат активируется автоматически, после чего он находится в ожидании. Для запуска машины необходимо правильно выбрать программу затем при помощи кнопок добавить нужные функции и параметры, затем нажать кнопку пуска.

Запуская технику в первый раз, необходимо выполнить следующие действия:

1. Выбрать режим с помощью ручки;
2. Открыть лоток и засыпать стиральный порошок;
3. Белье загружать не нужно, поскольку при первом запуске необходимо промыть внутренние элементы машины;
4. Выбрать необходимые функции с помощью кнопок на панели управления.
5. Нажать на кнопку запуска;
6. Дождаться, пока завершится выбранная программа.

При последующих запусках аппарата нужно выполнять те же действия, только с заложенным в барабан бельем

Важно отметить, что белье необходимо сортировать перед стиркой.. Также есть возможность установки блокировки от маленьких детей. Сделать это очень просто

Нужно нажать на кнопку «пуск» и удерживать ее на протяжении четырех секунд

Сделать это очень просто. Нужно нажать на кнопку «пуск» и удерживать ее на протяжении четырех секунд

Также есть возможность установки блокировки от маленьких детей. Сделать это очень просто. Нужно нажать на кнопку «пуск» и удерживать ее на протяжении четырех секунд.

МОНТАЖ

2.1. Установка

Для безупречной работы, приборы должны быть выровнены при помощи ножек. Если
прибор устанавливается на цоколь, прибор в целях безопасности должен быть
зафиксирован при помощи крепежного комплекта № 080451. Если прибор
устанавливается под рабочую поверхность, то вместо верхней крышки прибора должен
быть установлен специальный металлический лист.

2.2. Залив воды

Убедитесь в наличии возможности подключения к центральному водопроводу (3/4
дюймов). Оптимальное давление воды в водопроводе должно быть в пределах
100-1000кПа (1 до 10 Бар). Поток воды из открытого крана должен составлять
минимум 8 л/минуту. При давлении >10 Бар нужно установить редуктор.

2.2.1. Версия с клапаном Aqua Stop  (опционно)

Aqua-Stop поставляется с шлангом длиной примерно 1,5 м. Шланг можно удлинить
до 2,5 м оригинальным удлинительным патрубком WZ10130 / WMZ2380 или более
длинным шлангом с аква-стопом (купить в сервисе № 665053, 310 см). Вентиль может
быть установлен только так, как указано на рисунке. Его нельзя размещать в воде,
однако его можно разместить в зоне с 1 классом защиты, если прибор подключён
через УЗО на 30 mA. Розетка должна быть в зоне с классом защиты 3 или выше.

Рис. 2 Aqua-Stop поставляется с шлангом

2.2.2 Горячая вода (опционно)

Приборы, работающие с горячей водопроводной водой, оснащены двумя вентилями.
Вентиль для горячей воды имеет маркировку красным цветом, t воды не должна
превышать 60°C.

2.3. Слив воды

Длина сливного шланга может быть увеличена до 4 м (432060 2,20 м), но только
если шланг лежит на полу и имеет не более чем одно соединение. Приборы без
Аква-Стоп не имеют возврат контейнера. Сливной шланг не должен быть установлен
ниже 60 см.

2.4. Электроподключение

Прибор можно подключать только к розетке с заземлением. Учитывайте параметры
на заводской табличке. Автомат защитного отключения должен быть рассчитан на 10
А. Кабель подключение длиной 3 м (заземленной вилкой):но:481580.

A	115 – 150 cm	E	70 cm
B	175 – 200 cm	F	130 cm
C	200 cm	G	min. 60 cm
D	145 cm	H	max. 100 cm

Рис. 3 Подключение машины к коммуникациям

Устройство стиральной машинки

Независимо от марки стиральной машинки устройство моделей различных производителей, будь то Атлант или Бош, практически не различается. К основным узлам относят:

• корпус;
• барабан;
• насос;
• блок управления;
• нагревательный элемент (ТЭН);
• двигатель.

После включения машинки и выбора программы насос начинает накачивать воду в барабан через клапан залива. Барабан представляет собой ёмкость, выполненную из нержавеющего материала, с множеством отверстий по всей поверхности. Через эти отверстия вода и проникает внутрь ёмкости, достигая нужного уровня. За уровнем воды следит прессостат. Барабан связан через ременную передачу либо напрямую подключается к двигателю. Согласно выбранной программе, двигатель начинает свою работу, заставляя барабан совершать вращательные движения. Спереди барабан соединён через резиновую манжету с баком.

По завершении цикла стирки начинается слив воды. Основным узлом системы слива является сливная помпа. К выходу помпы подсоединяется специальный шланг, через который и сливается вода из устройства. Последним этапом работы машинки является отжим. Для его осуществления двигатель начинает крутить барабан с большой скоростью. Под действием центробежной силы вещи, находящиеся внутри, прижимаются к поверхности барабана. Вода выдавливается из вещей и выходит через отверстия в барабане. Выдавленная вода скапливается на дне бака, откуда выкачивается помпой. Работой насоса и двигателя управляет блок электроники.

Нагревание воды в устройстве происходит с помощью термоэлектрического элемента. Он имеет вид согнутой трубки, внутри которой находится токопроводящая нить в середине слоя изолятора.

Кроме основных узлов, важными элементами в стиральных агрегатах являются датчики. Они позволяют электронике контролировать процессы, проходящие при стирке. В машинках используются следующие датчики:

1. Прессостат. Может выполняться как механического типа, так и электронного. Его задача — контролировать уровень воды.
2. Термостат. Располагается внизу бака и предназначен для отслеживания температуры воды.
3. Таходатчик. Измеряет обороты двигателя.
4. Устройство блокировки люка. Представляет собой электромеханическое устройство. Сообщает об открытии люка и блокирует его при запуске стирки.

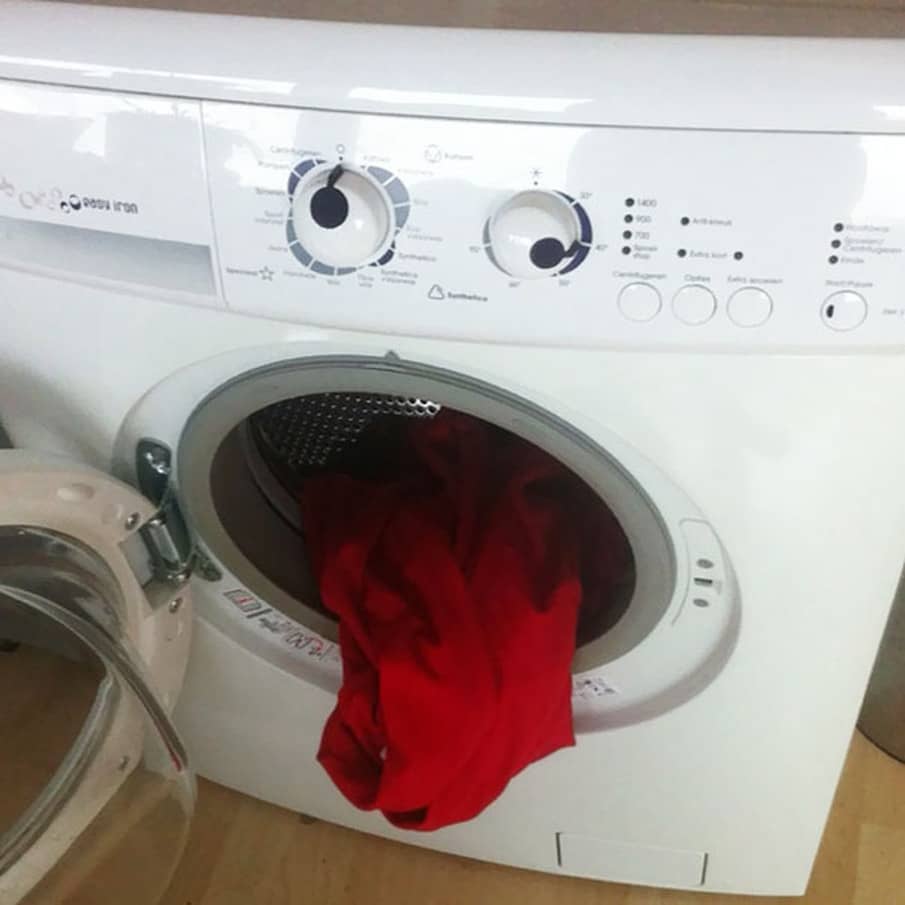

Порвалась манжета люка

Уплотнитель дверцы люка повреждается механически во время стирки или полоскания: этому способствуют забытые в карманах острые предметы и фурнитура одежды (собачки молний, застежки, косточки бюстгальтеров и т.п.). В Bosch с длительным сроком эксплуатации манжета протирается из-за вибраций машины или вращения барабана.

Неисправное УБЛ подлежит замене.	от 1600 руб.
Признаки	Как устранить	Стоимость* (только работа)
Стиральная машина Бош протекает на стирке, полоскании или отжиме.	Прохудившаяся манжета подлежит ремонту: небольшой прокол можно заклеить. При серьёзных повреждениях резинку люка меняют на новую.	от 2000 руб.

*Расценки только на ремонтные работы, новая манжета сюда не входит.

БЕЗОПАСНОСТЬ

1.1. Знаки безопасности

Следующие пиктограммы используются в инструкции по ремонту:

ОПАСНОСТЬ! Ремонт может выполняться только квалифицированным электриком! Пользователь может травмироваться в результате неправильного ремонта!

ПРЕДУПРЕЖДЕНИЕ!

	Острые края: надевайте защитные перчатки.
	Компонент чувствителен к статическому электричеству! Пожалуйста, соблюдайте правила работы с такими компонентами.

1.2. Правила электробезопасности

Во избежание поражения электрическим током всегда соблюдайте
следующие инструкции:

• Если прибор неисправен, корпус или рама могут находиться под
  напряжением!
• Может возникнуть опасность поражения электрическим током, если
  компоненты под напряжением прикоснутся к металлическим частям внутри
  машины!
  Перед началом ремонтных работ следует отключить машину от
  электрической сети!
• Если тесты должны выполняться во время работы машины находящейся
  под напряжением, то всегда используйте в таких случаях
  дифференциальный автоматический выключатель!
• Сопротивления защитного заземляющего проводника не должно
  превышать значений, указанных в стандарте! Защитный проводник имеет
  решающее значение для личной безопасности и функционирования машины.
• После завершения ремонта проведите проверку в соответствии с VDE
  0701 или соответствующими национальными правилами!
• После завершения ремонта, выполняют проверку функционирования и
  испытания на герметичность

Соблюдайте следующие инструкции:

• При проведении испытаний в соответствии с VDE 0701 через разъем,
  нагреватель должен быть испытан на предмет
  повреждения изоляции на корпус после отключения всех разъемов (реле, реле
  давления) и на приборе должен быть измерен дифференциальный ток утечки!
• При замене распределительного устройства и сливного насоса, берегитесь
  острых кромок в местах сделанных из нержавеющей стали.
• Перед началом ремонтных работ, всегда следует отключить машину от
  источника питания! Если тесты должны выполняться во время работы машины
  находящейся под напряжением, всегда используйте в таких случаях
  дифференциальный автоматический выключатель!

Основные характеристики

Перед тем, как купить и начать пользоваться стиральной машиной Bosch Maxx 5 SpeedPerfect, узнайте о ее основных отличительных особенностях:

1. Вещи загружаются с фронтальной стороны, устройство имеет круглые дверцы из прочного прозрачного стекла;
2. По эффективности работы стиралку Bosch серии Maxx 5 относят к классу А;
3. 5 режимов температуры от 20одо 90о градусов;
4. В среднем, для одной стирки устройство забирает 40 литров воды;
5. Программу выставляют при помощи электронной кнопочной панели;
6. Есть специальная программа, которая позволяет на определенное время отложить начало работы;
7. На устройстве присутствует дисплей, который отображает сведения о выставленном режиме и возможных ошибках, а также время до начала стирки;
8. Количество вращений для отжимания белья в 1000 оборотов. Эффективность отжима стиральной машинки Bosch Maxx 5 отмечена экспертами оценкой С;
9. Сочетанием клавиш можно заблокировать панель управления;
10. Устройство с помощью сигнала сообщает об окончании работы;
11. Стиральная машинка Bosch Maxx 5 имеет стандартные размеры, а именно площадь 60х40 см и высота 85 см;
12. Устройство не встраивается в мебель или под раковину. Стандартный дизайн и размеры рассчитаны на отдельную установку.

Отсеки порошкоприемника

Стиральная машина Bosch Maxx 5 содержит прямоугольный порошкоприемник. Чтобы вытащить его, необходимо потянуть до упора ручку. Стопор не позволит вытащить кюветку полностью.

Порошкоприемник содержит три отсека:

Первый отсек(справа) — отмечен цифрой «I», поэтому Вы вряд ли его перепутаете. Он необходим для предварительной стирки и, как правило, применяется редко.

Второй отсек (посередине) — содержит рисунок цветка. Его применяют для кондиционера, крахмала или ополаскивателя.

Третий отсек(слева) — отмечен цифрой «II». Его применяют чаще остальных. Этот отсек применяется для пятновыводителя, Калгона и порошка, предназначенного для основной стирки.

В первый отсек насыпают порошок лишь в тех случаях, когда программой предусмотрена предварительная стирка. Например, при стирке смесового либо сильно грязного хлопкового белья.

Не следует избегать передозировки кондиционера, порошка, а особенно отбеливателя. Поскольку это может нанести вред, как белью, так и стиральной технике. При большом количестве порошка возникает повышенное пенообразование. А это может вызвать неисправность электронного модуля.

Извлекаем бак

Демонтировав на стиральной машине все основные детали, начинаем вынимать бак. Сделать это несложно, так как все пружины сняты, и бак опущен вниз сантиметров на тридцать. Необходимо взяться за края люка, и дернуть бак на себя вместе с барабаном стиральной машины. Если все в порядке, то узел буквально выпадет наружу.

Остается выполнить разборку бака, чтобы проверить состояние сальников и подшипников. У всех стиральных машин от фирмы Бош установлены разборные баки, так что пилить их не придется. Выкрутив несколько десятков винтиков, мы разбираем бак на две половины.

ЧИТАТЬ ДАЛЕЕ: Какую газонокосилку лучше купить: выбираем вид и модель

ДИАГНОСТИКА

7.1. Модуль управления

Жалоба	Возможная причина	Действия
Слишком длительное время стирки	Факторы, влияющие на продолжительность цикла стирки: Определение количества белья Устройство определяет «частичную загрузку» (поступление воды < 65сек) либо «полную загрузку» (поступление воды >65сек). Продолжительность программы зависит от количества загруженного белья.	Проинформируйте клиента
Запуск прибора с задержками.	Скачки напряжения и частоты питающей сети.	Проинформируйте клиента Скачков напряжения и частоты питающей сети быть не должно. В таком случае машина может запускаться с задержкой или прекратить работу.

7.2. Нет нагрева

Жалоба	Возможная причина	Действия
Нет нагрева или нагрев не достаточен.	NTC неисправен.	Проверьте NTC (по характеристикам) и при необходимости замените Возможно короткое замыкание тэна, если необходимо замените его.

7.3. Барабан не вращается

Жалоба	Возможная причина	Действия
Барабан не вращается.	Соскочил ремень	Проверьте правильно ли расположен ремень. Проинформируйте клиента о воздействии перегрузки на машину. (При перегруженном барабане, ремень может соскочить с места)
Угольные щётки стёрлись.	Снимите электромотор, проверьте угольные щётки и замените если необходимо.

7.4. Шумы

Жалоба	Возможная причина	Действия
Постукивающий звук	Звук издаётся из-за конструкции амортизаторов. Из-за перегрузок машины возможно образование таких шумов. Неисправностью не является.	Проинформируйте клиента

7.5. Результат стирки

Жалоба	Возможная причина	Действия
Неудовлетворительное качество стирки	Количество моющего средства, количество загруженного белья, степень загрязнения белья, неправильный выбор программы, неправильная дозировка.	Для дальнейшей информации см. извещение 58300000002975.
Недостаточный нагрев или отсутствие нагрева.	Тестирование нагревательного контура с помощью тестовой программы; при необходимости заменить неисправный компонент.
Не выполаскивается или не до конца выполаскивается (аллергики)	Стиральное средство, загрузка, выбор программы, дозировка	Для дальнейшей информации см. инструкцию по ремонту 58300000002975.
Вытекает жидкое моющее средство	Выбрана программа с предварительной стиркой	Использовать программу без предварительной стирки или использовать дозировочный стакан.
Выбрана программа с задержкой времени старта	Использовать дозировочный стакан. Следовать указаниям в инструкции по эксплуатации .

Ход работы

Теперь вы готовы приступить к ремонту стиральной машины Бош и замене подшипника.

• Уберите верхнюю крышку СМ.
• Для этого открутите два винта крепления сзади.

• Выньте лоток-дозатор для моющего средства.
• Выкрутите три винта за лотком, а также один с другой стороны, которые крепят панель управления.
• Сняв панель, вы увидите провода, ведущие к главному модулю. Если вы решите их отсоединить, лучше сфотографировать правильное расположение. В противном случае, просто положите панель наверх корпуса.
• Уберите нижнюю панель.

• Выкрутите фиксирующие болты.
• Откройте дверцу люка.
• Снимите наружный хомут манжеты.

• Для этого отогните манжету, поддевая инструментом, снимите хомут.
• Отогнув манжету, снимите замок люка.
• Чтобы снять УБЛ, открутите болты крепления.
• Отсоедините провода и достаньте блокиратор.
• Приподнимите и уберите переднюю панель.

Отлично, вы завершили первый этап. Отставьте панель в сторону и приступайте к дальнейшим действиям.

1. Вытащите внутреннюю часть лотка для моющих средств.
2. Приподняв его, вы заметите шланг, который подает моющее.
3. Снимите пружинный хомут шланга при помощи плоскогубцев.
4. Сняв лоток, приступайте к противовесам.
5. Используя головку на 13 мм, выкрутите болты.
6. Сняв верхний и передний противовесы, переключайтесь на ТЭН (расположен под баком).
7. Отсоедините ведущие к нему провода.
8. Открутите центральную гайку (не до конца).
9. Продавите гайку внутрь бака, вытащите нагреватель.
10. Снимите патрубок от бака до насоса.
11. Подставьте плоскую емкость, так как остатки воды могут вылиться из патрубка.
12. Уберите шланг прессостата с борта бака.
13. Ослабьте хомут патрубка, выкрутив один болт, достаньте его.
14. Уберите жгуты, прикрепленные к баку.

В передней части машины работа пока окончена. Переместитесь к задней части.

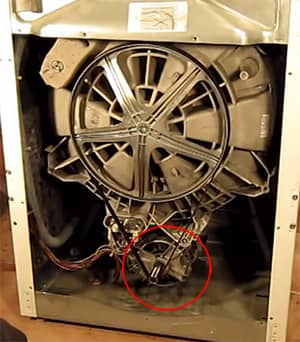

• Выкрутив винты, снимите заднюю панель.
• Оттяните ремень привода в сторону и, прокручивая шкив, снимите ремень.
• Разожмите зажимы проводов двигателя.
• Выкрутив болты, достаньте мотор.
• Отожмите крепление, уберите камеру отбора давления.
• Снимите амортизатор, выкрутив штифт внизу.
• Достаньте бак с барабаном из корпуса, сняв с пружин.

Уложите на ровную поверхность.

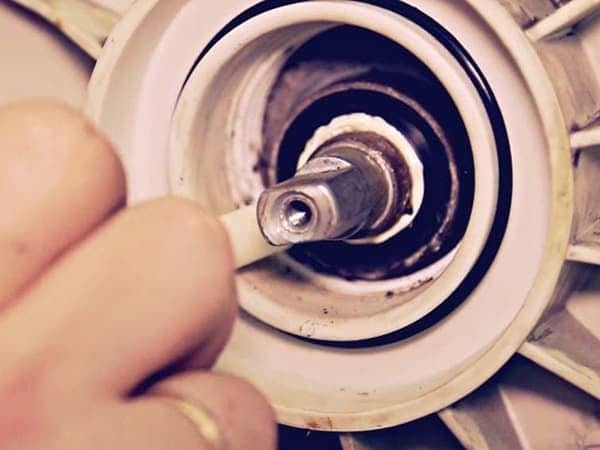

Приступаем к разборке бака и замене подшипника барабана на стиральной машине Бош (Bosch Maxx 5).

Разжав пружинный хомут, снимите его, а следом и резиновую манжету люка.

1. Положите барабан на другую сторону, снимите шкив.
2. Используя головку на 13 мм, отвинтите болт.
3. Открутите болты, соединяющие половинки бака.
4. Отжав пластиковые защелки, разделите бак.
5. Достав барабан, вы увидите подшипники в задней части бака.
6. Установите бак на подпорки.
7. Установите долото на подшипник, постучите киянкой и выбейте его.

Замените подшипники на стиральной машине Бош: установите новую деталь, аккуратно выполняя постукивающие движения киянкой по внешней стороне обоймы. Если подшипник больше не двигается, значит, он плотно расположился — установка закончена. То же проделайте со вторым подшипником.

После смазывания положите сальник поверх подшипника и, постукивая резиновой киянкой, поставьте на место.

Наденьте на вал половину бака и выполните сборку в обратном порядке.

Независимо от модели стиралки и их небольших различий, порядок разборки одинаков. Можно посмотреть видео о замене подшипников стиральной машины Bosch:

Доброго времени. Bosch Maxx 5 служит нам исправно порядка 7лет в интенсивном режиме. Со временем выявилась стандартная неисправность — загудели подшипники. Это легко можно понять по шумности вращения барабана и вибрации (на высоких оборотах машина даже сдвигается с места).

Предположив что ремонт серьёзный решил узнать ценник. 4000-5000 руб! Кризис, мля! Минимальная — при замене подшипников. Максимальная — в добавок крестовина. Надо самому препарировать стиралку.А без шуток — и при свободных деньгах не отказал бы себе в удовольствии рукоприкладства

Решено. Беру инструмент, вытаскиваю из ванной комнаты машину. Ничего сложного. Машины по своей конструкции мало чем отличаются. Если любите и умеете ковыряться, то справитесь и получите свой кайф. Я постараюсь коротко изложить в фото.

За оба подшипника и сальник отдал 1000 руб. Время на увлекательное занятие с фото: разборка — 2-3 часа; сборка на следующий день — 2 часа. Предварительный тест без белья и последующая стирка (два дня уже) прошли успешно — течи нет и крутит как новая

Спасибо за внимание

Сенсорные системы

Для того чтобы рационально использовать стиральный порошок, кондиционеры и прочее, необходимо выбирать дозировку в соответствии с количеством потребления воды. В стиральной машине заложена программа, которая способна сама выяснить необходимый объем стирального вещества.

Благодаря запуску отжима система определения дисбаланса автоматически пытается перераспределить белье. Если это не будет выполняться, то есть вероятность, что намного быстрее выйдет из строя стиральная машина Bosch Classixx 5, ремонт ее, как результат, придется производить чаще. Это связано с тем, что дисбаланс, скорее всего, приведет к поломке барабана. В случае невозможности устранить проблему отжим будет включен в минимальном режиме или вообще выполнен не будет.

Как работает заливная система

Впускной водяной клапан для стиральной машины оснащен тонкой мембраной внутри и катушками снаружи. Главный модуль управления подает сигнал о включении клапана. Затем на его катушки поступает электрический ток, который способствует появлению магнитного поля. Благодаря этому происходит открытие мембраны, в результате чего поступает вода. После окончания подачи напряжения мембрана снова закрывается.

Таким образом клапан залива (подачи) воды имеет два положения – открытое и закрытое.

Количество катушек: от чего это зависит

Их количество зависит от модели стиралки. В современных СМА производитель устанавливает от двух до трех секций, чтобы каждая их них, подавала воду в определенный отсек порошкоприемника.

• 1-я секция: отдел для порошка.
• 2-я секция: отдел для ополаскивателя.
• 3-я секция: отдел для других средств.

Если в наличии только две катушки, чтобы забрать моющие средства, они включаются одновременно.

Где стоит клапан

Где находится электромагнитный клапан в СМА? Располагается он под верхней панелью у стенки. Вы увидите подсоединенные к нему шланги, по которым проходит вода в отделения для моющих средств.

Самостоятельная замена клапана залива на стиральной машине Bosch: инструкция

Помните о безопасности: проверьте, отключена ли стиральная машина от сети и магистрального водоснабжения, убедитесь, достаточно ли вам места для комфортной работы.

Первым делом снимем верхнюю панель, выкрутив винты, расположенные сзади. Заранее позаботьтесь о подходящей бите. Теперь мы можем видеть клапан залива.

Отсоединим электрический разъем и снимем оба шланга.

Чтобы отсоединить пружинные хомуты, возьмите пассатижи. Теперь можно убрать шланги.

Чтобы демонтировать клапан, возьмите плоскую отвертку — так будет легче его отщелкнуть.

Установите новый клапан и проведите обратную сборку.

Самостоятельная замена подшипников

Чтобы провести эту сложную операцию, нужна практически полная разборка СМ. Если вы решитесь на это, не снимайте полностью все провода с электронного модуля – не факт, что удастся все присоединить на место. Демонтировав модуль, уложите его на раму или подвесьте на специальном крюке.

Изготавливаем технологический крюк

Чтобы своими руками сделать технологический крюк, возьмите 30-сантиметровый кусок стальной некаленой проволоки диаметром от 3 мм. На проволоку нужно нанизать кембрик (термоусадку), который должен быть длиннее проволоки – минимум по 1 см с каждой из сторон. Сделайте загибы, отступив от каждого конца проволоки 6-7 см – у вас получится подобие крюка. На этот крюк вешайте приборную панель.

Теория и принцип работы

Запорный клапан на стиральной машине выполняет те же функции, что и обычный кран. Только открывается он не вручную, а электрической катушкой по команде блока управления. При подаче питания, вода под давлением устремляется в бак или в отсек с порошком, в зависимости от программы.

Из чего состоит входной гидроклапан:

• пластиковый корпус;
• соленоид (электромагнитная катушка);
• шток;
• пружина;
• резиновая или полиуретановая мембрана;
• фильтрующая сетка;
• вставки в штуцерах, снижающие напор;
• уплотнители и крепеж.

Когда запускается стирка, подается ток на катушку, и притягивает шток (металлический стержень с прикрепленной резинкой). Мембрана открывается, жидкость под давлением водопровода поступает в стиральную машину. При достижении нужного количества, датчик уровня (прессостат) сигнализирует блоку управления и ток отключается. Пружина возвращает шток в первоначальное положение, закрыв воду.

Диагностика неисправности таходатчика

Как простому пользователю понять, что произошла неисправность с датчиком Холла? Внешние признаки:

1. Машина резко меняет скорость вращения барабана.
2. Недостаточное количество оборотов для качественного отжима белья.
3. При стирке барабан вращается быстрее, чем положено.

Но прежде чем диагностировать поломку, нужно знать, как проверить тахогенератор в стиральной машине. Для этого придется снимать двигатель СМА, поэтому сначала исключим более вероятные неполадки:

• Посмотрите на панель управления. Найдите там клавишу отжима и проверьте, возможно, она запала, что и вызвало подобную неисправность.
• Перезагрузите стиралку. Отключите ее от сети на 15-20 минут, затем включите. Если ничего не изменилось, значит, нужна проверка тахогенератора.

Ход работы

1. Отключите машину от сети и коммуникаций.
2. Выкрутите все саморезы по периметру задней панели.
3. Снимите ее и отставьте в сторону.
4. Теперь снимите ремень привода.
5. Потяните его на себя, одновременно прокручивая шкив.

Приступайте к демонтажу электродвигателя:

Пометьте провода, ведущие к мотору, чтобы в дальнейшем выполнить качественное подключение.

Открутите болты, удерживающие двигатель. Расшатывая мотор вперед-назад, достаньте из корпуса.

Теперь осмотрите датчик Холла в стиральной машине: в результате сильных вибраций его крепление могло ослабнуть, либо отошли контакты. В таком случае вам достаточно восстановить соединения и затянуть болт крепления.

Если все в порядке, нужно проверить сопротивление тахогенератора стиральной машины. Существует два способа, как это сделать:

1. Установите тестер в режим измерения сопротивления. Разожмите разъемы проводов и уберите их от контактов датчика. Приложив щупы тестера к контактам, проверьте значение сопротивления. При нормальной работоспособности сопротивление таходатчика должно быть в районе 60-70 Ом.
2. Теперь переключите тестер для измерения напряжения. Вам нужно понять: вырабатывает прибор ток или нет. Если вырабатывает, то тахогенератор исправен. Для проверки приложите щупы к контактам датчика, одновременно прокручивая рукой мотор. Если значения меняются (примерно 0,2 Вольта), значит, деталь работает.

Обязательно проверьте целостность проводки, поскольку сам тахогенератор редко подвергается поломкам. Возможно, причина неисправности в плате управления – в таком случае лучше обратиться в сервисный центр.

Теперь вы знаете, что такое таходатчик. Для диагностики своими руками советуем вам посмотреть видео по теме:

Источник
